Vibrationslängsförderer Typ 3
BE-Stangenmagazine
64 Bedienungsanleitung SIPLACE S-Zuführmodule
▪ BE-Stangenmagazine können ohne Maschinenstillstand nachgefüllt werden, da sich die
Einfüllöffnung außerhalb der Schutzabdeckung des Bestückautomaten befindet.
▪ Die Längen der BE-Stangenmagazine sind so bemessen, dass jedes derzeit auf dem Markt
erhältliche Verpackungsmagazin vollständig auf das BE-Stangenmagazin umgefüllt werden kann.
▪ Bei den meisten BE-Stangenmagazinen sehen Sie neben der Abholposition eine ca. 12 cm lange
rote Markierung (2), das dem Bediener signalisiert, wann spätestens weitere Bauelemente
nachgefüllt werden sollten. Im Betrieb sollten die BE-Stangenmagazine immer mindestens bis zum
hinteren Ende der roten Markierung mit Bauelementen gefüllt sein.
▪ Zum besseren Identifizieren der verschiedenen BE-Stangenmagazine ist die jeweilige Artikel-Num-
mer am Magazinende auf der Unterseite aufgedruckt.
▪ Um die Funktionssicherheit zu erhöhen, werden die BE-Stangenmagazine an beiden Enden des
Vibrationslängsförderers durch kleine Stifte (5 6) am Grundkörper des Zuführmoduls fixiert.
Um die erhöhte Funktionssicherheit sicherzustellen, achten Sie darauf, dass die BE-Stangenmaga-
zine immer korrekt zuerst hinten und anschließend vorn auf den Vibrationslängsförderer aufgesetzt
werden.
▪ Die neuen Fixierstücke passen für alle Magazingrößen, so dass ein Austausch der Fixierstücke bei
einem Magazinwechsel nicht nötig ist.
▪ Vibrationslängsförderer früherer Baureihen können auf die neuen Fixierstücke nachgerüstet wer-
den. Der Nachrüstsatz wird unter der Artikel-Nr. 00310741-xx angeboten.
Ein nachgerüsteter Vibrationslängsförderer kann auch Magazine älterer Bauart aufnehmen.
▪ Damit auch SO-Bauelemente problemlos abgeholt werden können, ist die Abholposition (1) um
0,3 mm gegenüber der Magazinführung erhöht.
WARNUNG
Die langen BE-Stangenmagazine ragen oberhalb der Gurtcontainer aus dem
Bestückautomaten heraus. An ungeschützten, scharfkantigen Ecken der BE-Stangen-
magazine besteht Verletzungsgefahr.
Verwenden Sie nur BE-Stangenmagazine mit Stoßschutzkanten.
Rüsten sie ungeschützte BE-Stangenmagazine mit Stoßschutzkanten nach.
Stoßschutzkanten können Sie anhand des Teilekataloges bestellen.
Das Anbringen der Stoßschutzkanten ist beschrieben im Handbuch "Nachrüstanleitung
Stoßschutzkanten für Vibrationslängsförderer", Artikel-Nr. 00192925-xx.
Vibrationslängsförderer Typ 3
Übersicht BE-Stangenmagazine nach Bauelementen BE-Stangenmagazine
Bedienungsanleitung SIPLACE S-Zuführmodule 65
4.2.1 Übersicht BE-Stangenmagazine nach Bauelementen
Die folgende Tabelle enthält eine Übersicht, welche Bauelemente mit welchem BE-Stangenmagazin
verarbeitet werden können.
Bauelement Artikel-Nr. Bauelement Artikel-Nr.
PLCC18 00311189-01 SockelPLCC20 00316400-01
PLCC20/28R 00311188-02 Sockel PLCC28/32 00315880-01
PLCC28/32 00311187-02 Sockel PLCC44, Breite 22 mm 00314750-01
PLCC32R 00320319-01 Sockel PLCC44, Breite 23,3 mm 00317310-01
PLCC44 00310839-02 Sockel PLCC52 00311997-01
PLCC52 00310848-01 Sockel PLCC68 00315878-01
PLCC68 00311012-02 Sockel PLCC84 00311967-01
PLCC84 00310851-01 SOJ26/20 00311007-02
SO6/8 00310509-02 SOJ28 00311182-01
SO8, Höhe 2,4 mm 00314265-01 SOJ32, Breite 11,2 mm 00316805-01
SO8L/14L 00314264-01 SOJ32, Breite 8,66 mm 00322665-01
SO8M/10M SSOP14/20 00318324-01 SOT223 00346219-01
SOP10 Power 00317234-01 TLP113 00348511-01
SO10M/14M 00315923-01 TSSOP14/20, Breite 6,4 mm 00343788-01
SO14/16 00310510-02 TSSOP24, Breite 6,4 mm 00336656-01
SO16L/20L 00310508-02 TSSOP48/64, Breite 8,1 mm 00336067-01
SO16M/20M 00315167-01 TO252 Dpack 00357992-01
SO24L/28L 00310511-02 TO263 / SOT404 D²pack 00357994-01
SO24W/28W 00323635-01 VSO40 00311186-01
SO32Y 00312061-01 VSO56 00314739-01
SOP44 00310940-01
SSOP14/16, Breite 6,0 mm 03070399-01
SSOP14/16, Breite 7,8 mm 03069925-01
Vibrationslängsförderer Typ 3
Vibrationslängsförderer bedienen Vibrationslängsförderer einstellen
66 Bedienungsanleitung SIPLACE S-Zuführmodule
4.3 Vibrationslängsförderer bedienen
4.3.1 Vibrationslängsförderer einstellen
Frontansicht mit Magnetleiste
4.3.1.1 Rüttlerklappen einstellen
Die Rüttlerklappen (2) an der Gerätefrontseite verhindern während der Vibrationsphase das Heraus-
fallen der Bauelemente aus der Abholposition. Stellen Sie die Klappen in der Höhe so ein, dass
zwischen einem Bauelement in der Abholposition und den geschlossenen Klappen ein Luftspalt besteht,
aber die Bauelemente beim Vibrieren nicht herausspringen können. Sind Bauelemente niedriger als die
Profilhöhe der BE-Stangenmagazine an der Abholposition, nehmen Sie die Einstellung des Luftspalts
zwischen den Klappen und der Oberkante der Fräsung des BE-Stangenmagazins vor.
►Lösen Sie die Innensechskantschrauben (1).
►Verschieben Sie die Klappen in den Langlöchern in die gewünschte Position.
►Befestigen Sie die Innensechskantschrauben wieder.

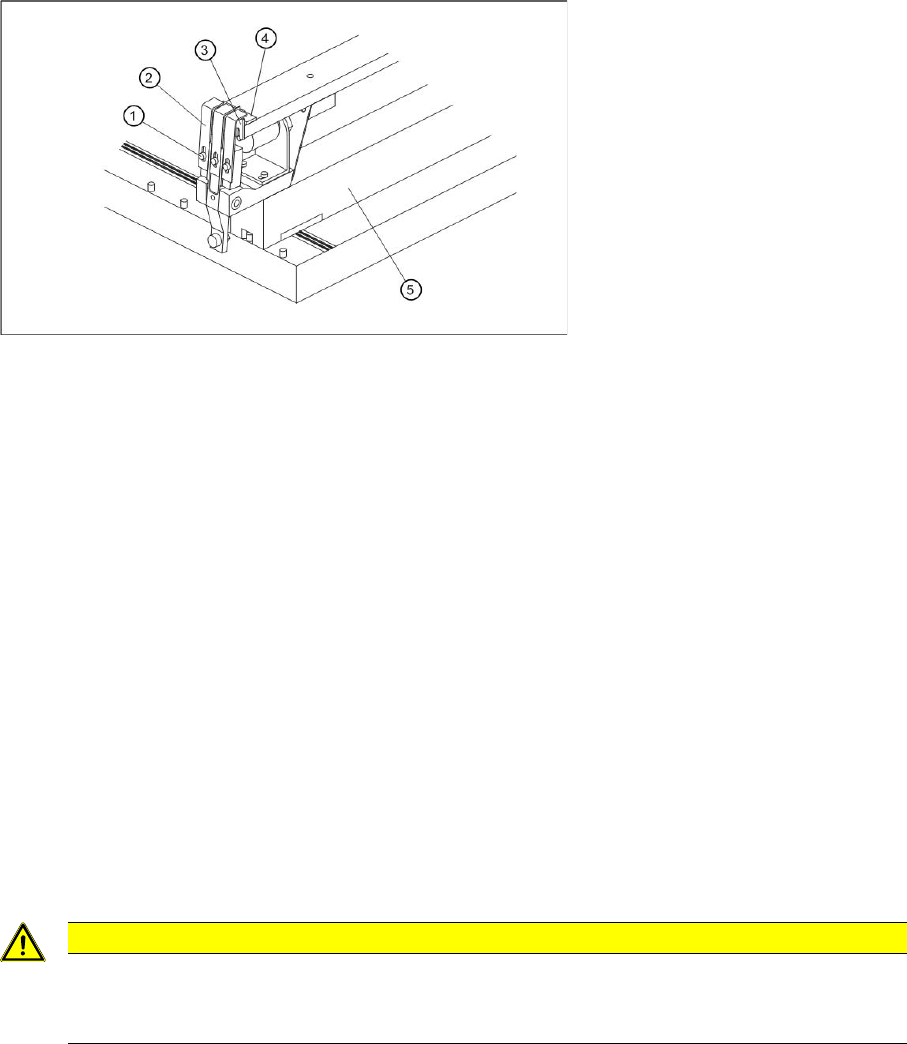

Legende:
1 Innensechskantschraube zur Einstellung des Luftspaltes
2 Rüttlerklappe
3 Begrenzungsstück
4 Zentrierstück
5 Grundkörper
VORSICHT
Bauelemente oder das BE-Stangenmagazin dürfen die Rüttlerklappen nicht berühren, weil dies
das Rüttelverhalten negativ beeinflusst.
Rüttlerklappen sind richtig eingestellt, wenn sie beim Betrieb des Rüttlers nicht vibrieren.
