Zubehör Gurtspleißzange für SMD-Gurtverbindungen Herstellen der Gurtverb indung 100 Bedienungsanleitung SIPLACE S-Zuführmodule ► Drücken Sie die Gurtspleißz ange v ollständig zusammen, bis sic h der Za ngenkop f öffnet .…
Zubehör
Herstellen der Gurtverbindung Gurtspleißzange für SMD-Gurtverbindungen
Bedienungsanleitung SIPLACE S-Zuführmodule 99
►Legen Sie den Klebestreifen gerade auf die Gurtenden und drücken Sie ihn an.
Achten Sie darauf, dass der Klebestreifen bündig am Kopf der Gurtspleißzange anliegt.
Mit dem Klebeband verbinden Sie die Abdeckfolie des "alten" mit der Abdeckfolie des "neuen" Gurts.
►Entfernen Sie vorsichtig die zweite Hälfte der Schutzfolie vom Klebestreifen.
Achten Sie darauf, dass Sie die Klebefläche nicht berühren!
►Drücken Sie den Klebestreifen in seiner ganzen Länge fest auf die Abdeckfolie der Gurtenden.
VORSICHT
Achten Sie darauf, dass das Klebeband nicht seitlich übersteht. Das Klebeband könnte sonst
am Zuführmodul hängen bleiben. Die Folge wäre ein Maschinenstillstand.
Zubehör
Gurtspleißzange für SMD-Gurtverbindungen Herstellen der Gurtverbindung
100 Bedienungsanleitung SIPLACE S-Zuführmodule

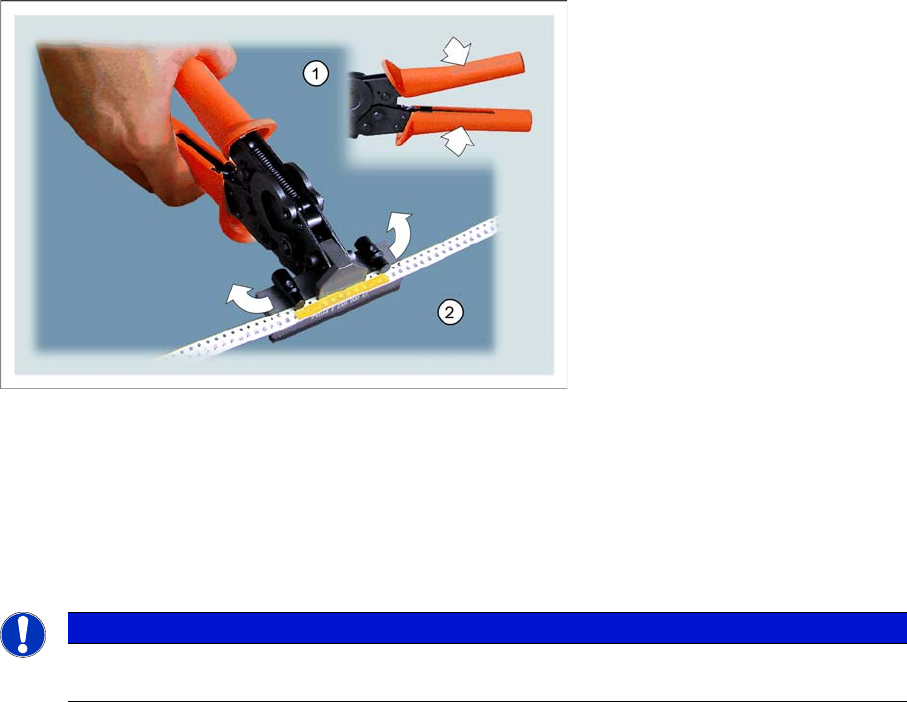

►Drücken Sie die Gurtspleißzange vollständig zusammen, bis sich der Zangenkopf öffnet. (1)
►Drehen Sie die Schwenkriegel links und rechts nach hinten. (2)
Sie können jetzt den fertig gespleißten Gurt aus der Gurtspleißzange herausnehmen.
►Überprüfen Sie die Qualität der hergestellten Verbindung.
Gurte mit beidseitiger Perforierung
►Stecken Sie ein Speißblech mit den Zacken nach oben auf die beiden mittleren Haltestifte der
geöffneten Gurtspleißzange.
►Legen Sie den einseitig gespleißten Gurt mit der Spleißstelle mittig auf das Spleißblech.
Achten Sie darauf, dass alle 4 Haltestifte in die Perforation des Gurts greifen.
►Drehen Sie den linken und den rechten Schwenkriegel nach vorn, um den Gurt in dieser Position zu
fixieren.
►Drücken Sie die Gurtspleißzange vollständig zusammen, bis sich der Zangenkopf öffnet.
►Drehen Sie den linken und den rechten Schwenkriegel nach hinten.
Sie können jetzt den fertig gespleißten Gurt aus der Gurtspleißzange herausnehmen.
►Überprüfen Sie die Qualität der hergestellten Verbindung.
HINWEIS
Bei Gurten mit beidseitiger Perforierung gehen Sie zunächst vor, wie oben beschrieben.
Anschließend verbinden Sie den Gurt auch an der zweiten Perforation mit einem Spleißblech.
Zubehör
Herstellen der Gurtverbindung Gurtspleißzange für SMD-Gurtverbindungen
Bedienungsanleitung SIPLACE S-Zuführmodule 101

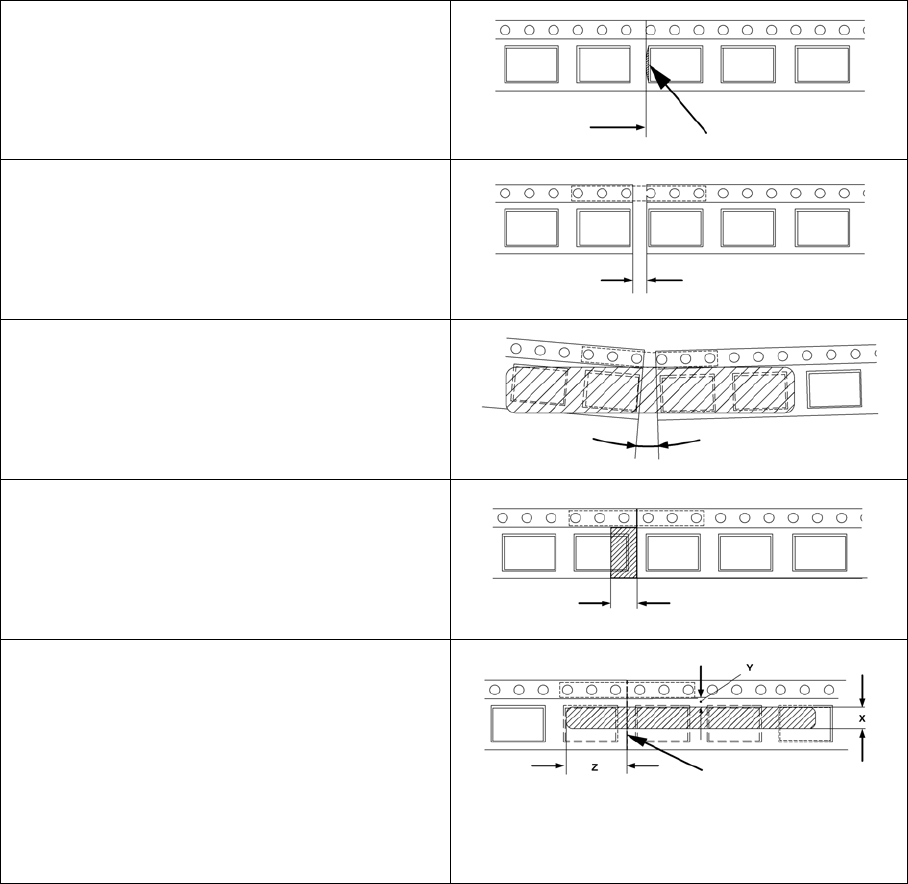

6.1.6.3 Überprüfen der Verbindung: Beispiele für fehlerhafte Verbindungen
BE-Tasche ist aufgeschnitten
Spalt zwischen den Gurtenden ist zu groß
Gurt ist an der Spleißstelle geknickt
Überlappung der Abdeckfolie fehlt
Klebestreifen ist nicht korrekt positioniert
X: Klebestreifen zu schmal
Y: zu großer Abstand zur Perforierung
Z: Klebestreifen nicht mittig
