Allgemeines Technische Daten Gurtzuführmodule 12 Bedienungsanleitung SIPLACE S-Zuführmodule 1.3.1.2 12/16 mm S Einsatz des Zuführmoduls für die Verarbeitung von Bauelementen in 12- und 16 mm Gurten. Artikelnummer: 001410…
Allgemeines
Gurtzuführmodule Technische Daten
Bedienungsanleitung SIPLACE S-Zuführmodule 11
Unterscheidungsmerkmale
Einsatz des Zuführmoduls
Die 3x8 mm-Zuführmodule können unter den genannten Voraussetzungen für folgende
Bestückungsautomaten verwendet werden:
3x8 mm S Klappen des Folienbehälters und Niederhalter sind metallfarben.
Abholfenster und Abzugskante sind zwei Teile.
3x8 mm SL Klappen des Folienbehälters und Niederhalter sind metallfarben.
Abholfenster und Abzugskante in einem Teil (mit Beschriftung "SL").
3x8 mm S für 0201/0402 BE Klappen des Folienbehälters und Niederhalter sind goldfarben.
Abholfenster und Abzugskante in einem Teil.
3x8 mm S für 01005 BE Klappen (mit 01005 Beschriftung) des Folienbehälters und Niederhal-
ter sind goldfarben.
Abholfenster und Abzugskante in einem Teil.
3x8 mm S
Maschine: alle Bestückautomaten der SIPLACE-Familie (ausgenommen X4i)
Stations-Software: ab Version 10.02
ab Version 405.02, 403.06
ab Version 501.02
ab Version 601
Linienrechner UNIX-Soft-
ware:
ab Version 501.02 bzw. 403.54 oder höher
SIPLACE Pro: ab Version 1.3
3x8 mm SL
Maschine: S25HM, S27HM, HS50, HS60, HF; HF3, D1, D2, D3, D4, X2, X3, X4
Stations-Software: ab Version 505.04 SP2
ab Version 604.01 SP1
Linienrechner UNIX-Soft-
ware:
wird nicht unterstützt
SIPLACE Pro: ab Version 5.0
3x8 mm S für 0201/0402 BE
Maschine: alle Bestückautomaten der SIPLACE-Familie (ausgenommen X4i)
Stations-Software: ab Versin 501.03
ab Version 405.02
ab Version 601
Linienrechner UNIX-Soft-
ware:
ab Version 501.03 mit 0201-Patch
SIPLACE Pro: ab Version 1.1
3x8 mm S für 01005 BE
Maschine: D1, D2, D4
Stations-Software: ab Version 604.01
Linienrechner UNIX-Soft-
ware:
wird nicht unterstützt
SIPLACE Pro: ab Version 5.0
Allgemeines
Technische Daten Gurtzuführmodule
12 Bedienungsanleitung SIPLACE S-Zuführmodule

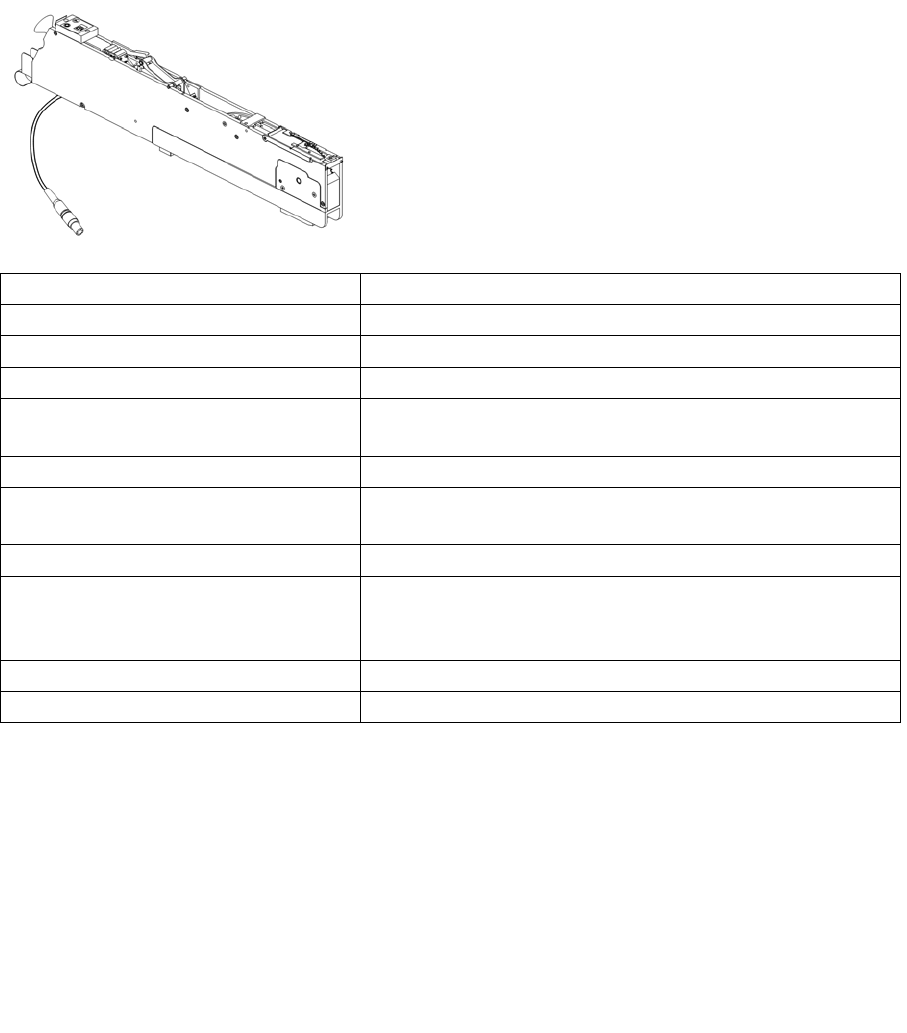

1.3.1.2 12/16 mm S
Einsatz des Zuführmoduls
für die Verarbeitung von Bauelementen in 12- und 16 mm
Gurten.
Artikelnummer: 00141092-xx
Modulbreite: 30,3 mm
Spektrum Bauelemente: BE im 12 oder 16 mm-Gurt
Max. BE-Höhe: 14 mm (PSA Kit optional verfügbar)
Anzahl belegte Stellplätze am BE-
Tisch:
1
Gurtrollen: 178 – 483 mm Durchmesser (7" - 19")
Schrittweite Transport: 4 - 16 mm (ab Firmware V1.6 bis 24 mm) in 4 mm-Stufen
einstellbar
Gurtmaterial: Papier- und Blistergurte
Abholpositionen: hintere Position: BE ≤ 3mm
mittlere Position: BE >3mm und ≤ 7mm
vordere Position: BE >7mm und ≤ 11mm
Förderzeit (Zykluszeit): 60 ms +/- 5 ms (bei 8 mm Schrittweite)
Wechselzeit: ≤ 15 Sekunden
Maschine: alle Bestückautomaten der SIPLACE-Familie (ausgenommen X4i)
Stations-Software: ab Version 402.03
ab Version 501
ab Version 601
ab Version 9.02
Linienrechner UNIX-Soft-
ware:
ab Version 402.xx
SIPLACE Pro: ab Version 1.0
Allgemeines
Gurtzuführmodule Technische Daten
Bedienungsanleitung SIPLACE S-Zuführmodule 13
1.3.1.3 24/32 mm S
Einsatz des Zuführmoduls
für die Verarbeitung von Bauelementen in 24- und 32 mm
Gurten.
Artikelnummer: 00141093-xx
Modulbreite: 42,4 mm
Spektrum Bauelemente: BE im 24 oder 32 mm-Gurt
Max. BE-Höhe: 14 mm
Anzahl belegte Stellplätze am BE-
Tisch:
1,5
Gurtrollen: 178 – 483 mm Durchmesser (7" - 19")
Schrittweite Transport: 4 - 32 mm (ab Firmware V1.6 bis 40 mm) in 4 mm-Stufen
einstellbar
Gurtmaterial: Blistergurte
Abholpositionen: 1
Förderzeit (Zykluszeit): 60 ms +/- 5 ms (bei 8 mm Schrittweite)
Wechselzeit: ≤ 15 Sekunden
Maschine: alle Bestückautomaten der SIPLACE-Familie (ausgenommen X4i)
Stations-Software: ab Version 402.03
ab Version 501
ab Version 601
ab Version 9.02
Linienrechner UNIX-Soft-
ware:
ab Version 402.xx
SIPLACE Pro: ab Version 1.0
