Allgemeines
Gurtzuführmodule Technische Daten
Bedienungsanleitung SIPLACE S-Zuführmodule 13

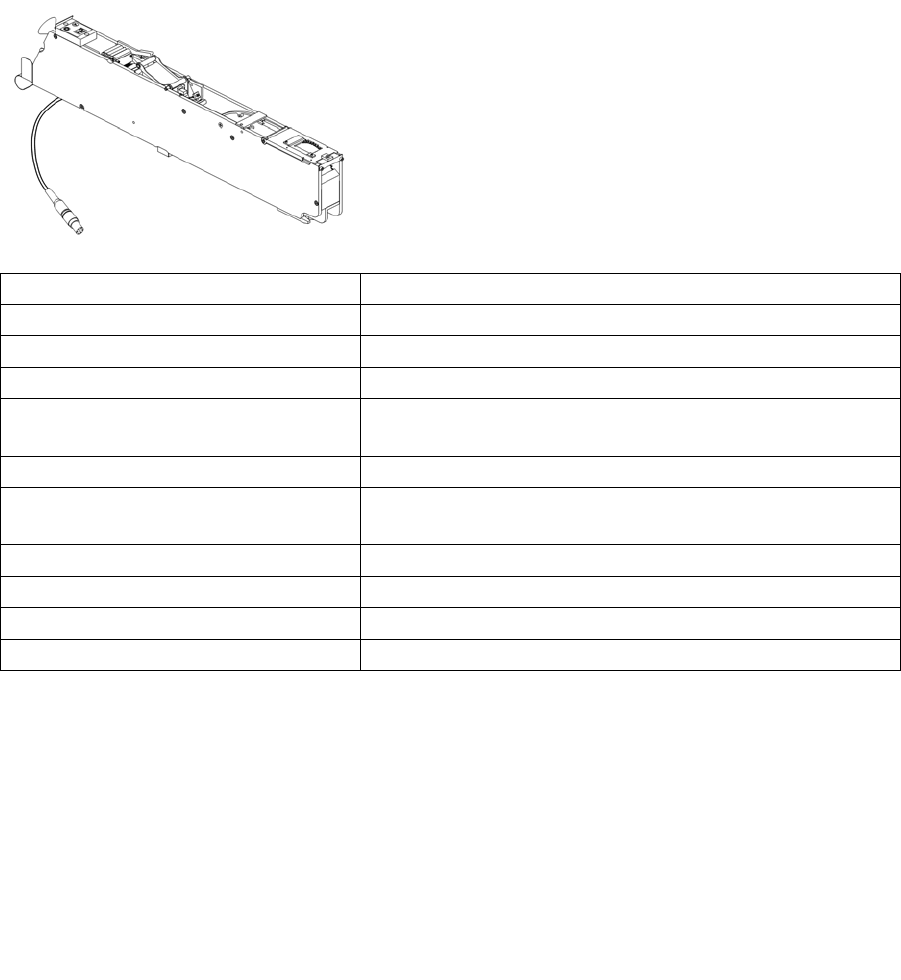

1.3.1.3 24/32 mm S
Einsatz des Zuführmoduls
für die Verarbeitung von Bauelementen in 24- und 32 mm
Gurten.
Artikelnummer: 00141093-xx
Modulbreite: 42,4 mm
Spektrum Bauelemente: BE im 24 oder 32 mm-Gurt
Max. BE-Höhe: 14 mm
Anzahl belegte Stellplätze am BE-
Tisch:
1,5
Gurtrollen: 178 – 483 mm Durchmesser (7" - 19")
Schrittweite Transport: 4 - 32 mm (ab Firmware V1.6 bis 40 mm) in 4 mm-Stufen
einstellbar
Gurtmaterial: Blistergurte
Abholpositionen: 1
Förderzeit (Zykluszeit): 60 ms +/- 5 ms (bei 8 mm Schrittweite)
Wechselzeit: ≤ 15 Sekunden
Maschine: alle Bestückautomaten der SIPLACE-Familie (ausgenommen X4i)
Stations-Software: ab Version 402.03
ab Version 501
ab Version 601
ab Version 9.02
Linienrechner UNIX-Soft-
ware:
ab Version 402.xx
SIPLACE Pro: ab Version 1.0
Allgemeines
Technische Daten Gurtzuführmodule
14 Bedienungsanleitung SIPLACE S-Zuführmodule

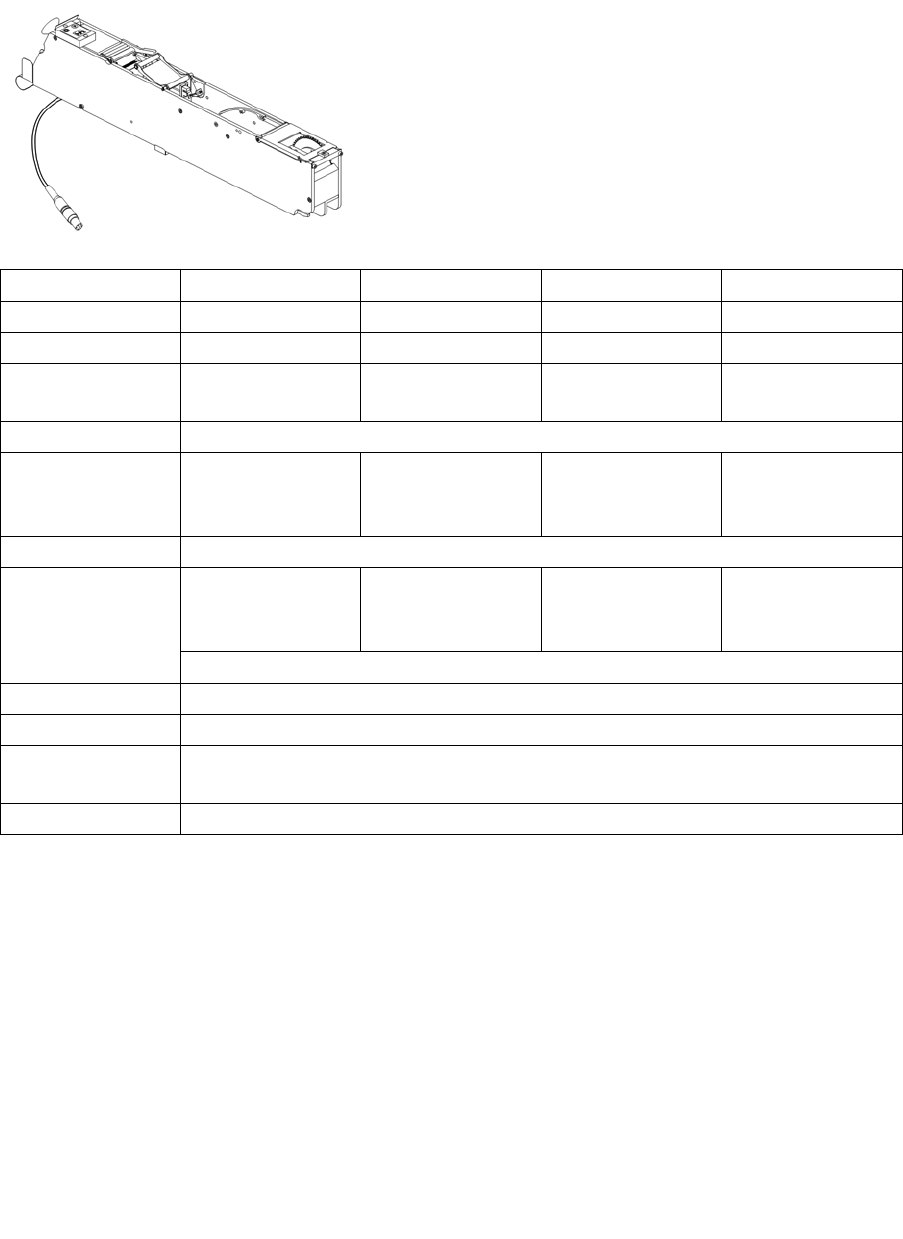

1.3.1.4 44, 56, 72 und 88 mm S
Einsatz des Zuführmoduls
für die Verarbeitung von Bauelementen in 44, 56, 72 und
88 mm Gurten.
44 mm S 56 mm S 72 mm S 88 mm S
Artikelnummer: 00141094-xx 00141095-xx 00141097-xx 00141070-xx
Modulbreite: 54,3 mm 66,2 mm 82,6 mm 98,6 mm
Spektrum Bauele-
mente:
BE im 44 mm-Gurt BE im 56 mm-Gurt BE im 72 mm-Gurt BE im 88 mm-Gurt
Max. BE-Höhe: 14 mm
Anzahl belegte
Stellplätze am
BE-Tisch:
2 2,5 3 3,5
Gurtrollen: 178 - 483 mm Durchmesser (7" - 19")
Schrittweite Trans-
port:
4 – 44 mm
(ab Firmware V1.6
bis 52 mm)
4 - 56 mm
(ab Firmware V1.6
bis 68 mm)
4 - 56 mm
(ab Firmware V1.6
bis 80 mm)
4 - 56 mm
(ab Firmware V1.6
bis 96 mm)
alle in 4 mm-Stufen einstellbar
Gurtmaterial: Blistergurte
Abholpositionen: 1
Förderzeit
(Zykluszeit):
60 ms +/- 5 ms (bei 8 mm Schrittweite)
Wechselzeit: ≤ 15 Sekunden
44 mm S
Maschine: alle Bestückautomaten der SIPLACE-Familie (ausgenommen X4i)
Stations-Software: ab Version 402.03
ab Version 501
ab Version 601
ab Version 9.02
Linienrechner UNIX-Soft-
ware:
ab Version 402.xx
SIPLACE Pro: ab Version 1.0
Spurart: 64
BE-Tisch Software: ab Version 3.05
Allgemeines
Gurtzuführmodule Technische Daten
Bedienungsanleitung SIPLACE S-Zuführmodule 15
56 mm S
Maschine: alle Bestückautomaten der SIPLACE-Familie (ausgenommen X4i)
Stations-Software: ab Version 403.13
ab Version 501
ab Version 601
ab Version 10.01
Linienrechner UNIX-Soft-
ware:
ab Version 402.xx
SIPLACE Pro: ab Version 1.0
72 mm S
Maschine: alle Bestückautomaten der SIPLACE-Familie (ausgenommen X4i)
Stations-Software: ab Version 402.03
ab Version 501
ab Version 601
ab Version 9.02
Linienrechner UNIX-Soft-
ware:
ab Version 403.01
SIPLACE Pro: ab Version 1.3
88 mm S
Maschine: alle Bestückautomaten der SIPLACE-Familie (ausgenommen X4i)
Stations-Software: ab Version 407.01
ab Version 502.01
ab Version 501
ab Version 601
Linienrechner UNIX-Soft-
ware:
ab Version 502.01
SIPLACE Pro: ab Version 1.3
