Allgemeines Technische Daten Vibrationslängsförderer Typ 3 18 Bedienungsanleitung SIPLACE S-Zuführmodule 1.3.3 Vibrationslängsförderer Typ 3 Einsatz des Zuführmoduls für die Verarbeitung von Bauelementen in Stangenmaga -…
Allgemeines
Bulkcase-Zuführmodul Technische Daten
Bedienungsanleitung SIPLACE S-Zuführmodule 17
1.3.2 Bulkcase-Zuführmodul
Einsatz des Zuführmoduls
Schüttgutförderer – für die Verarbeitung von SMD-Bauele-
menten aus der Murata Bulkcase-Kassette (DIN IEC 286/6)
Artikelnummer: 00142318-xx
Modulbreite: 30,6 mm
Bauelementespektrum: 0402, 0603, 0805, Mini-Melf, Micro-Melf
Anzahl Spuren: 2
Anzahl belegte Stellplätze am BE-
Tisch:
1
Gurtmaterial: Murata-Cassette
Abholpositionen: 1
Förderzeit (Zykluszeit): < 60 ms
Wechselzeit: ≤ 15 Sekunden
Maschine: alle Bestückautomaten der SIPLACE-Familie
(ausgenommen HS-180 / SP-120, MS-1xx, MS-72/90 und X4i)
Stations-Software: ab Version 8.006
Linienrechner UNIX-Soft-
ware:
ab Version 401.002
SIPLACE Pro: ab Version 1.3
Allgemeines
Technische Daten Vibrationslängsförderer Typ 3
18 Bedienungsanleitung SIPLACE S-Zuführmodule

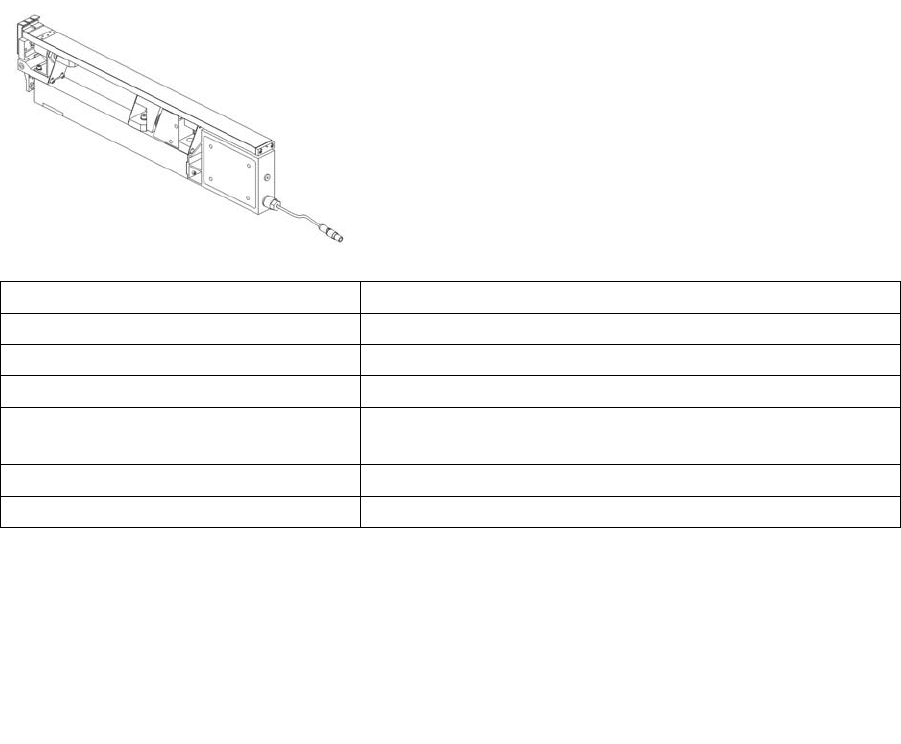

1.3.3 Vibrationslängsförderer Typ 3
Einsatz des Zuführmoduls
für die Verarbeitung von Bauelementen in Stangenmaga-
zinen.
Artikelnummer: 00142031-xx
Modulbreite: 28 mm
Bauelementespektrum: BE in Stangenmagazinen
Anzahl Spuren: 1, 2 oder 3, je nach verwendeten Stangenmagazinen
Anzahl belegte Stellplätze am BE-
Tisch:
1
Abholpositionen: 1
Rüttelzeit: Einstellbar 400 bis > 1000 ms
Maschine: alle Bestückautomaten der SIPLACE-Familie (ausgenommen X4i)
Stations-Software: alle Versionen
Linienrechner UNIX-Soft-
ware:
alle Versionen
SIPLACE Pro: ab Version 1.3
Allgemeines
Dip-Module Einbau der Zuführmodule
Bedienungsanleitung SIPLACE S-Zuführmodule 19
1.3.4 Dip-Module
Einsatz des Zuführmoduls
1.4 Einbau der Zuführmodule
Der Einbau der Zuführmodule ist in der Betriebsanleitung des jeweiligen Bestückautomaten allgemein
beschrieben.
für die Verarbeitung mit leitfähigem Kleber, der beim
Bestückvorgang auf die Bauelemente aufgetragen wird.
Artikelnummer: 00117010-xx
verarbeitbare BE-Größen:
am IC-Kopf
am 6-fach Revolverkopf
(altes Handbuch)
max. 36x36 mm
max. 13x13 mm
benötigte Stellfläche am BE-Tisch: 3x zwei 8 mm-Spuren
mögliche Stellplätze: Spur 7 bis Spur 111
(Spur 7 und Spur 111 = Mitte des Dip-Moduls)
Das Dip-Modul kann max. 1x pro Maschine gestellt werden.
einstellbare Schichtdicken: 25 μm bis 75 μm (in 10 μm Stufen)
max. Toleranz der Spaltehöhe: +/- 10 μm, Lieferzustand +/- 5 mm
Verarbeitbare Materialien: Hoch-viskose Flußmittel (-paste) und Leitkleber
Maschine: alle Bestückautomaten der SIPLACE-Familie (ausgenommen X4i)
Stations-Software: 4xx, 5xx, 6xx
SIPLACE Pro: ab Version 3.0
