Gurtzuführmodule Gurtzuführmodule bedienen allgemein Gurt auf die Abholposition positionieren 26 Bedienungsanleitung SIPLACE S-Zuführmodule 2.1.4 Gurt auf die Abholp osition positionieren Je nach Größe der Bauelemente, d…
Gurtzuführmodule
Einlegen des Gurtes Gurtzuführmodule bedienen allgemein
Bedienungsanleitung SIPLACE S-Zuführmodule 25
2.1.2.2 Bedienelemente für Zuführmodule mit drei Spuren
Dieses Bedienelement wird bei den 3x8 mm-Zuführmodulen (
3x8 mm S
,
3x8 mm SL
,
3x8 mm S für
0201/0402 BE
und
3x8 mm S für 01005 BE
) verwendet.

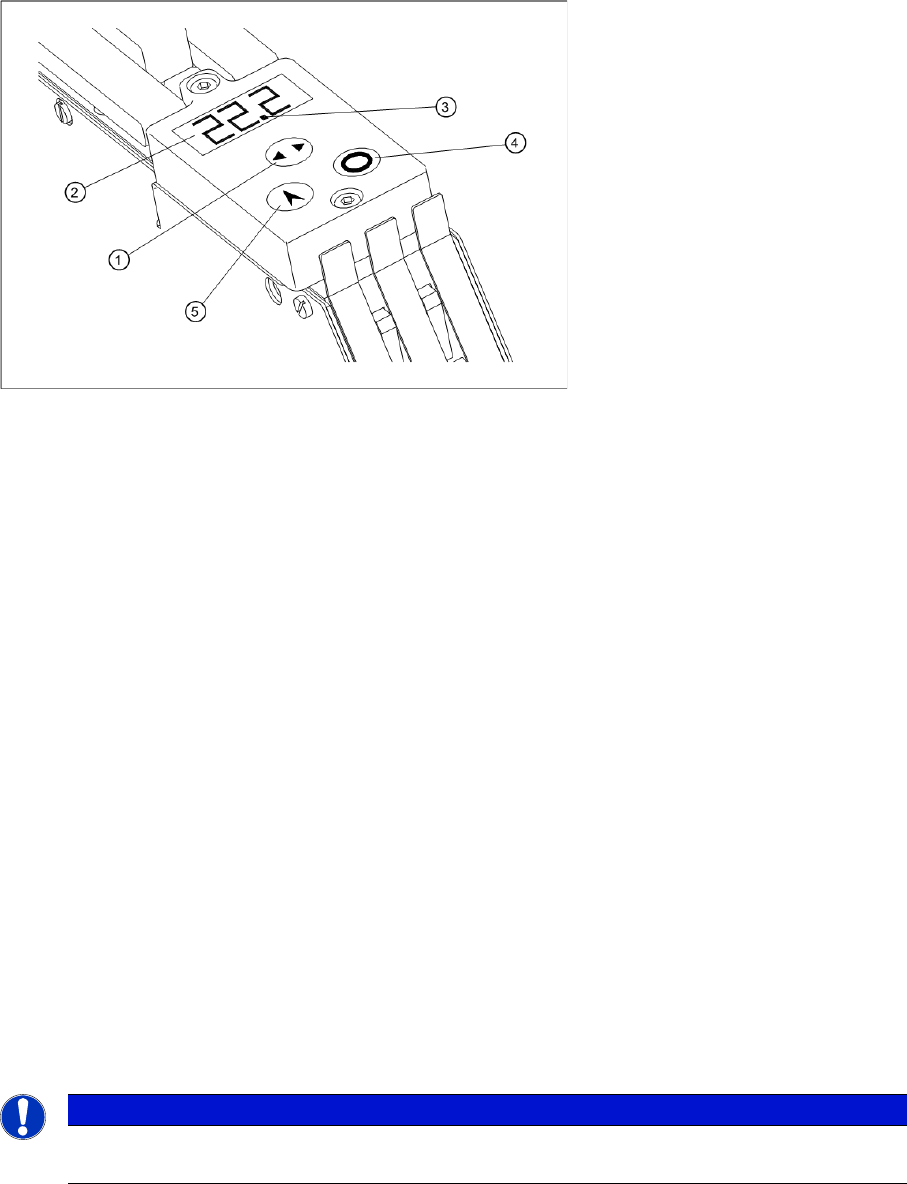

Bedienelement bei Zuführmodulen mit drei Spuren
2.1.2.3 Manueller Gurttransport
►Bei Zuführmodulen mit 3 Spuren (
3x8 mm S
) wählen Sie zuerst mit der Taste "Select" die Spur, die
Sie bedienen wollen.
►Drücken Sie kurz die Taste "Index" und lassen Sie diese sofort wieder los.
Der Gurt wird um die eingestellte Schrittweite weitertransportiert.
2.1.2.4 Manuelle Betätigung des Folienabzugs
►Bei Zuführmodulen mit 3 Spuren (
3x8 mm S
) wählen Sie zuerst mit der Taste "Select" die Spur, die
Sie bedienen wollen.
►Drücken Sie die Taste "Folie".
Der Motor für den Folienabzug läuft so lange, bis die Folienschwinge nicht mehr in der Lichtschranke
liegt.
2.1.3 Einlegen des Gurtes
Das Einlegen des Gurtes ist bei den verschiedenen Zuführmodultypen unterschiedlich. Eine Beschrei-
bung finden Sie in den Abschnitten zu den Details der einzelnen Zuführmodultypen.
Legende:
1 Taste "Select" für die Auswahl der Spur, die Sie bedienen wollen
2 Display
zeigt permanent die eingestellte Schrittweite für jede Spur an
3 markiert die ausgewählte Spur
4 Taste "Folie" für den Folienabzug
5 Taste "Index" für den manuellen Gurttransport
HINWEIS
Die manuelle Betätigung des Folienabzugs funktioniert nur, wenn die Folienschwinge nicht ge-
spannt ist.
Gurtzuführmodule
Gurtzuführmodule bedienen allgemein Gurt auf die Abholposition positionieren
26 Bedienungsanleitung SIPLACE S-Zuführmodule

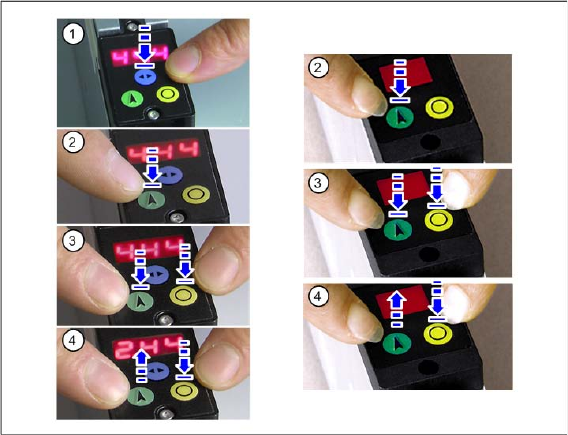

2.1.4 Gurt auf die Abholposition positionieren
Je nach Größe der Bauelemente, die Sie verarbeiten wollen, müssen Sie die Position der unterschied-
lichen Gurte auf die Abholposition einstellen. Um das Gurtmaterial auf die richtige Abholposition zu
fahren, führen Sie die folgenden Schritte aus.
►(1)
Nur bei 3x8 mm S-Zuführmodulen
:
Wählen Sie durch Drücken der blauen Taste "Select" die Spur, die Sie einstellen wollen.
Die ausgewählte Spur wird in der Anzeige des Bedienelements durch einen Punkt gekennzeichnet.
►(2) Drücken Sie die Taste "Index" und halten Sie diese gedrückt.
Die Bauelementeabdeckung über der Abholposition wird zurückgezogen.
►(3) Drücken Sie innerhalb der nächsten 2 Sekunden die gelbe Taste "Folie" und halten Sie diese
gedrückt.
►(4) Halten Sie die gelbe Taste "Folie" gedrückt und lassen Sie die grüne Taste "Index" los.
Die Bauelementeabdeckung wird geschlossen und der Gurt um 2 mm nach vorn transportiert.
Wenn Sie die Taste "Folie" gedrückt halten und erneut die Taste "Index" drücken, wird der Gurt wieder
um 2 mm transportiert.
►Halten Sie die gelbe Taste "Folie" gedrückt und drücken Sie kurz auf die grüne Taste "Index", bis sich
das Gurtmaterial in der richtigen Position befindet.
Gurtzuführmodule
Gurt auf die Abholposition positionieren Gurtzuführmodule bedienen allgemein
Bedienungsanleitung SIPLACE S-Zuführmodule 27

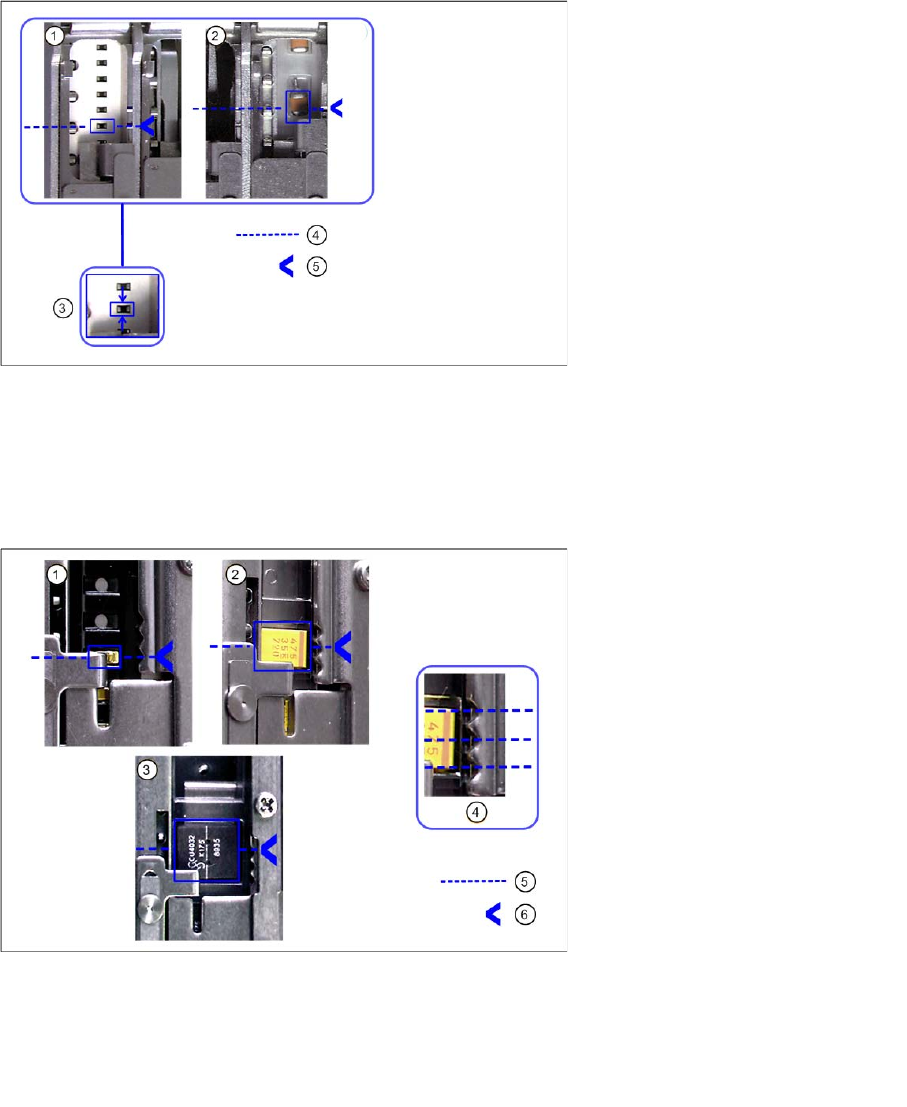

2.1.4.1 Richtige Gurtpositionen
Gurtpositionen für 3x8 mm S
Gurtpositionen für 12/16 mm S-Zuführmodule
1 Gurtposition für Bauelemente <3mm 4 Mitte der Bauelemente
2 Gurtposition für Bauelemente >3mm 5 Position für die Zentrierung
3 Beispiel Gurtposition für Bauelemente <3mm
1 Gurtposition für Bauelemente 1-3 mm 5 Mitte der Bauelemente
2 Gurtposition für Bauelemente 3,1-7 mm 6 Position für die Zentrierung
3 Beispiel Gurtposition für Bauelemente 7,1-16 mm
4 Beispiel Gurtposition für Bauelemente 3,1-7 mm
