Gurtzuführmodule Gurtzuführmodule bedienen allgemein Entnehmen des Gurtes 28 Bedienungsanleitung SIPLACE S-Zuführmodule Gurtpositionen für 24/32 mm – 88 mm S-Zuführmodule 2.1.5 Entnehmen des Gurtes Zuführmodule mit einer…
Gurtzuführmodule
Gurt auf die Abholposition positionieren Gurtzuführmodule bedienen allgemein
Bedienungsanleitung SIPLACE S-Zuführmodule 27
2.1.4.1 Richtige Gurtpositionen
Gurtpositionen für 3x8 mm S
Gurtpositionen für 12/16 mm S-Zuführmodule
1 Gurtposition für Bauelemente <3mm 4 Mitte der Bauelemente
2 Gurtposition für Bauelemente >3mm 5 Position für die Zentrierung
3 Beispiel Gurtposition für Bauelemente <3mm
1 Gurtposition für Bauelemente 1-3 mm 5 Mitte der Bauelemente
2 Gurtposition für Bauelemente 3,1-7 mm 6 Position für die Zentrierung
3 Beispiel Gurtposition für Bauelemente 7,1-16 mm
4 Beispiel Gurtposition für Bauelemente 3,1-7 mm
Gurtzuführmodule
Gurtzuführmodule bedienen allgemein Entnehmen des Gurtes
28 Bedienungsanleitung SIPLACE S-Zuführmodule

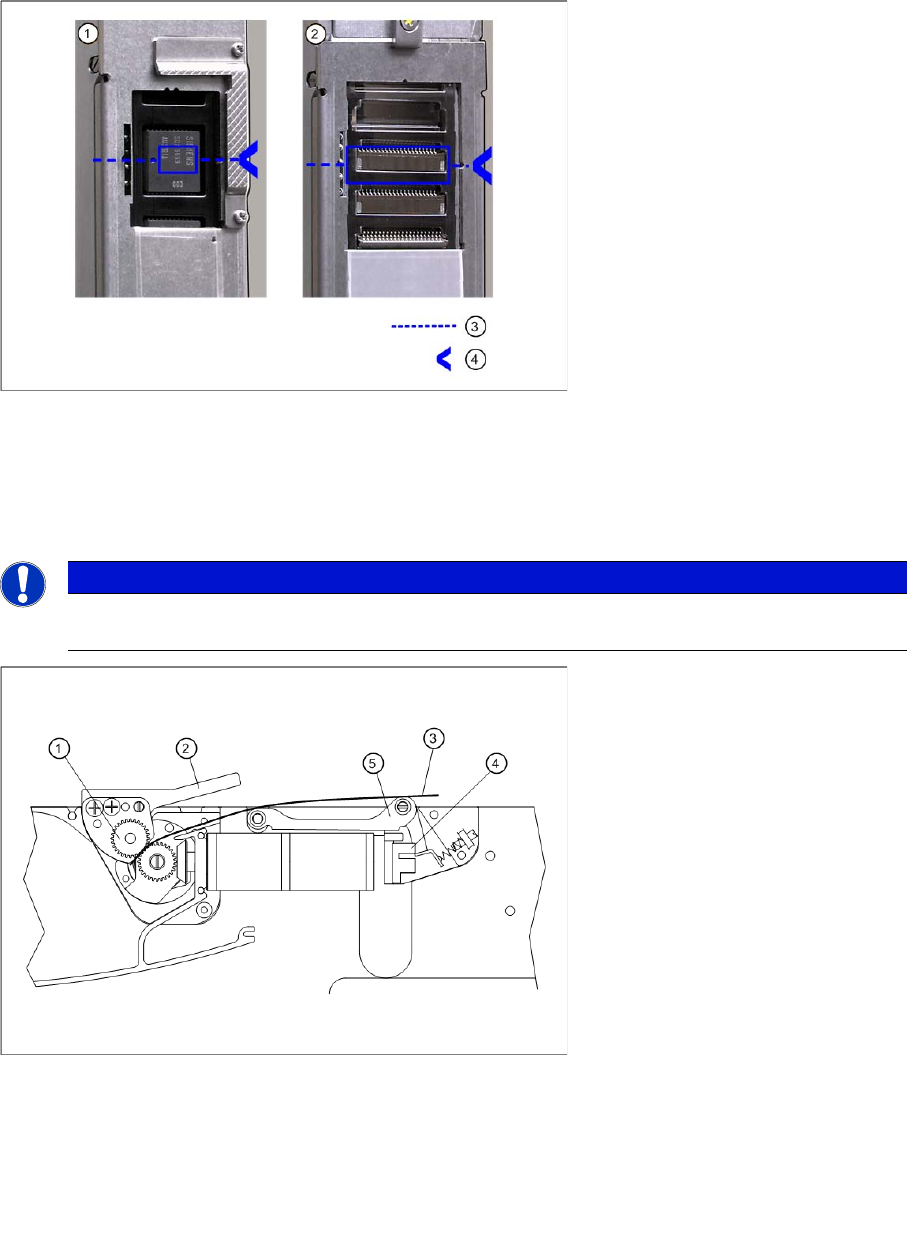

Gurtpositionen für 24/32 mm – 88 mm S-Zuführmodule
2.1.5 Entnehmen des Gurtes
Zuführmodule mit einer Spur (12/16 mm S bis 88 mm S)
1 Gurtposition bei 24/32 mm S-Zuführmodulen 3 Mitte der Bauelemente
2 Gurtposition für Bauelemente 44-88 mm 4 Position für die Zentrierung
HINWEIS
Diese Beschreibung gilt für alle S-Zuführmodule mit Ausnahme die Zuführmodule
8mmSII
.
Die Ausnahme ist separat direkt im Anschluss beschrieben.
Legende:
1 Zahnrad für den Folieneinzug 4 Lichtschranke für den Folienabzug
2 Wippe 5 Folienschwinge
3 Abzugsfolie
Gurtzuführmodule
Entnehmen des Gurtes Gurtzuführmodule bedienen allgemein
Bedienungsanleitung SIPLACE S-Zuführmodule 29
Zuführmodule mit drei Spuren (3x8 mm S* / SL)
►Drücken Sie zuerst die Folienschwinge bis auf den Anschlag nach unten, um die Spannung der Folie
etwas zu lösen.
►Drücken Sie anschließend die Wippe, halten Sie diese gedrückt und warten Sie, bis sich der Folien-
motor abschaltet.
►Ziehen Sie die Folie ein Stück aus dem Folienbehälter.
►Schneiden Sie die Folie ab.
►Öffnen Sie das Abholfenster.
►Heben Sie die Perforation des Gurts vom Transportrad.
►Ziehen Sie den Gurt nach hinten aus dem Gurtzuführmodul.

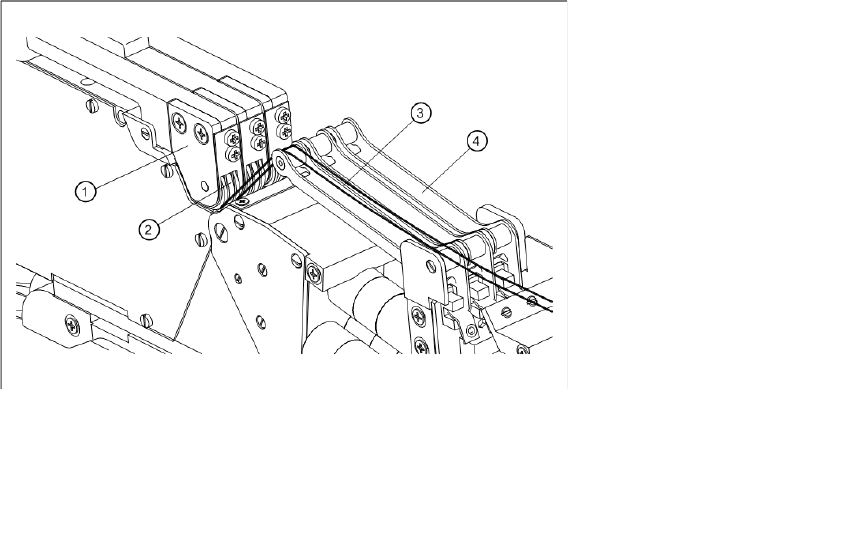

Legende:
1 Wippe 3 Folie
2 Zahnrad für Folieneinzug 4 Folienschwinge
