Murata-Cassette einsetzen Bulkcase-Zuführmodul bedienen
Bedienungsanleitung SIPLACE S-Zuführmodule 55
3.3.3 Murata-Cassette einsetzen
►(1) Drücken Sie die Verriegelung zusammen und schieben Sie diese nach oben. Auf der folgenden
Abbildung (2) sehen Sie die geöffnete Verriegelung.
►(3) Setzen Sie die geschlossene Murata-Cassette mit der Öffnung nach unten auf die Trichter-
kammer und schieben Sie die Verriegelung wieder nach unten.
►(4) Öffnen Sie die Murata-Cassette, indem Sie den Schieber nach oben drücken.
►(5) Drücken Sie 1x auf den Taster am hinteren Ende des Zuführmoduls. Die Bauelemente werden
nach vorn auf die Abholposition zu bewegt.
Bulkcase-Zuführmodul
Bulkcase-Zuführmodul bedienen Leere Murata-Cassette austauschen
56 Bedienungsanleitung SIPLACE S-Zuführmodule
3.3.4 Leere Murata-Cassette austauschen
►(1) Kontrollieren Sie am Prisma (A), dass sich keine Bauelemente im Übergang zwischen der Trich-
terkammer und der Murata-Cassette befinden.
►(2) Drücken Sie die Verriegelung zusammen, schieben Sie diese nach oben und entnehmen Sie die
leere Murata-Cassette.
Die weiteren Arbeitsschritte sind wie auch in "3.3.3 Murata-Cassette einsetzen" [ ➙ 55] beschrieben:
►Setzen Sie die neue geschlossene Murata-Cassette mit der Öffnung nach unten auf die Trichter-
kammer und schieben Sie die Verriegelung wieder nach unten.
►Öffnen Sie die Murata-Cassette, indem Sie den Schieber nach oben drücken.
►Drücken Sie 1x auf den Taster am hinteren Ende des Zuführmoduls. Die Bauelemente werden nach
vorn auf die Abholposition zu bewegt.
Sehen Sie dazu auch...
3.3.3 Murata-Cassette einsetzen [ ➙ 55]
HINWEIS
Das Austauschen leerer Murata-Cassette ist ohne Maschinenstillstand möglich.
Bulkcase-Zuführmodul
Zuführschiene bei BE-Wechsel austauschen Bulkcase-Zuführmodul bedienen
Bedienungsanleitung SIPLACE S-Zuführmodule 57
3.3.5 Zuführschiene bei BE-Wechsel austauschen
Wenn Sie das Bulkcase-Zuführmodul für Bauelemnte anderer Größe verwenden wollen, müssen Sie die
montierte Zuführschiene gegen eine zu den neuen Bauelementen passende Zuführschiene austau-
schen.

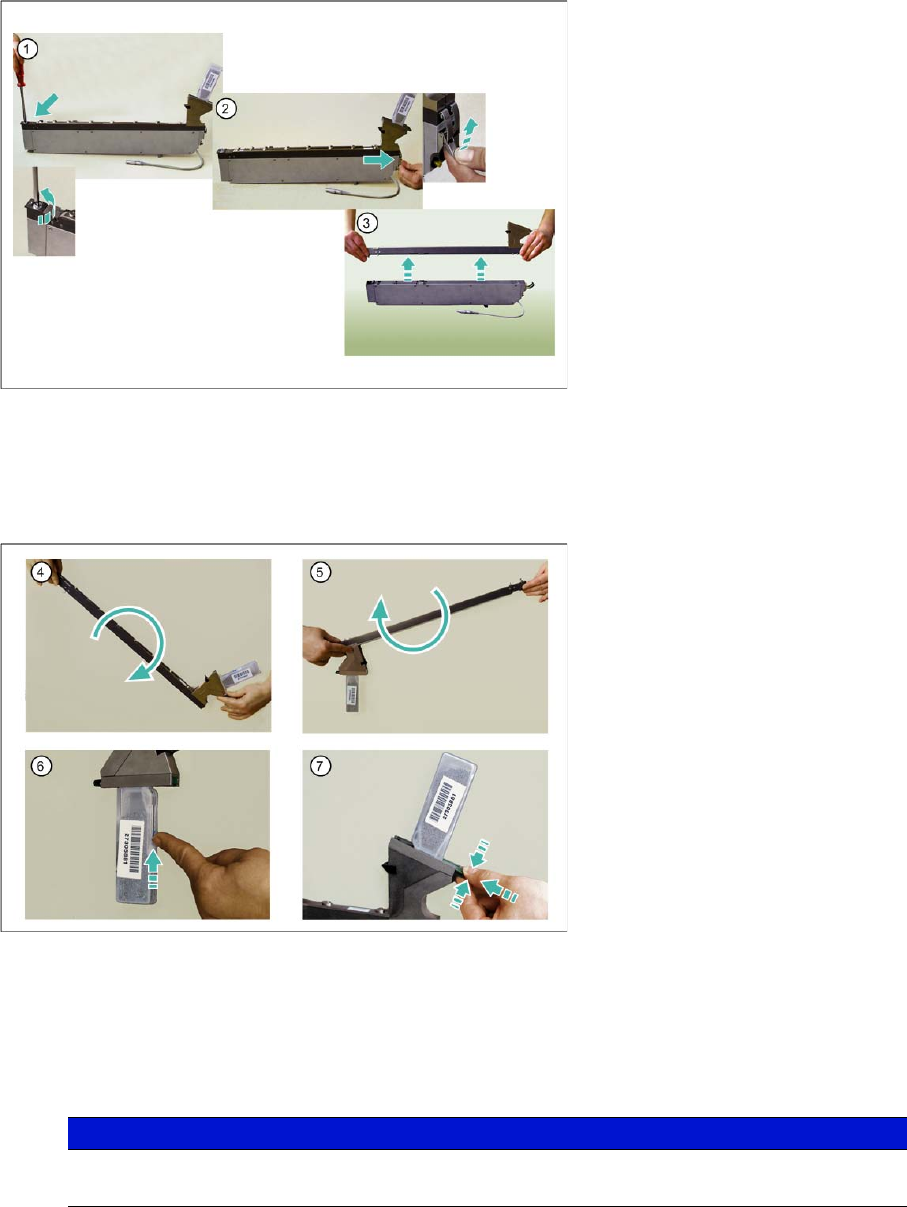

►(1) Lösen Sie das vordere Ende der Zuführschiene, indem Sie die Feststellschrauben um 90° gegen
den Uhrzeigersinn drehen.
►(2) Öffenen Sie den Schnellverschluss am hinteren Ende der Zuführschiene.
►(3) Heben Sie die Zuführschiene vom Grundkörper.
►(4) Kippen Sie die Zuführschiene nach hinten, so dass restlichen Bauelemente in Richtung der
Murata-Cassete rutschen.
►(5) Drehen und schütteln Sie die Zuführschiene, bis sich alle restlichen Bauelemente in der Murata-
Cassette befinden.
►(6) Schließen Sie die Murata-Cassette, indem Sie den Schieber nach oben schieben.
►(7) Öffen Sie die Verriegelung und entnehmen Sie die Murata-Cassette.
Zum Aufsetzen einer anderen Zuführschiene und befestigen der Murata-Cassette gehen Sie vor wie in
"3.3.2 Zuführschienen auf den Grundkörper aufsetzen" [ ➙ 54] und "3.3.3 Murata-Cassette einsetzen"
[ ➙ 55] beschrieben.
HINWEIS
Der Schieber darf nicht geschlossen werden, solange Bauelemente im Übergang zwischen
Kassette und Trichter liegen.
