Vibrationslängsförderer Typ 3
Funktionsbeschreibung
Bedienungsanleitung SIPLACE S-Zuführmodule 63
4 Vibrationslängsförderer Typ 3
4.1 Funktionsbeschreibung
Der Vibrationslängsförderer ermöglicht die Verarbeitung von Bauelementen in BE-Stangenmagazinen.
Die BE-Stangenmagazine bestehen aus Profilen, die für die gängigen Bauelemente in allen erforder-
lichen Abmessungen erhältlich sind. Je nach Größe der Bauelemente können vom Bestückautomaten
bis zu 3 Spuren auf einem Vibrationslängsförderer adressiert werden.
Die Bauelemente werden durch einen Linearvibrator in die Abholposition transportiert.
4.2 BE-Stangenmagazine

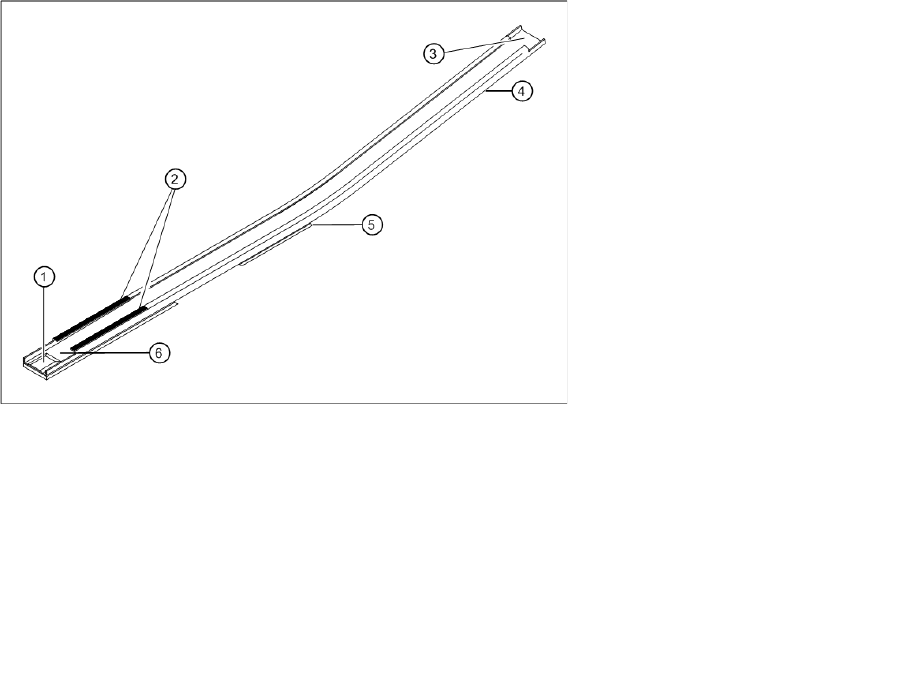

BE-Stangenmagazin
Legende:
1 erhöhte Abholposition
2 rote Farbmarkierung zur Nachfüllüberwachung
3 Einfüllöffnung außerhalb der Schutzabdeckung
4 Artikel-Nummer des BE-Stangenmagazins auf der Unterseite
5 Fixierhilfe an der Unterseite zum genauen Positionieren hinten
6 Fixierstift an der Unterseite zum genauen Positionieren vorn
Vibrationslängsförderer Typ 3
BE-Stangenmagazine
64 Bedienungsanleitung SIPLACE S-Zuführmodule
▪ BE-Stangenmagazine können ohne Maschinenstillstand nachgefüllt werden, da sich die
Einfüllöffnung außerhalb der Schutzabdeckung des Bestückautomaten befindet.
▪ Die Längen der BE-Stangenmagazine sind so bemessen, dass jedes derzeit auf dem Markt
erhältliche Verpackungsmagazin vollständig auf das BE-Stangenmagazin umgefüllt werden kann.
▪ Bei den meisten BE-Stangenmagazinen sehen Sie neben der Abholposition eine ca. 12 cm lange
rote Markierung (2), das dem Bediener signalisiert, wann spätestens weitere Bauelemente
nachgefüllt werden sollten. Im Betrieb sollten die BE-Stangenmagazine immer mindestens bis zum
hinteren Ende der roten Markierung mit Bauelementen gefüllt sein.
▪ Zum besseren Identifizieren der verschiedenen BE-Stangenmagazine ist die jeweilige Artikel-Num-
mer am Magazinende auf der Unterseite aufgedruckt.
▪ Um die Funktionssicherheit zu erhöhen, werden die BE-Stangenmagazine an beiden Enden des
Vibrationslängsförderers durch kleine Stifte (5 6) am Grundkörper des Zuführmoduls fixiert.
Um die erhöhte Funktionssicherheit sicherzustellen, achten Sie darauf, dass die BE-Stangenmaga-
zine immer korrekt zuerst hinten und anschließend vorn auf den Vibrationslängsförderer aufgesetzt
werden.
▪ Die neuen Fixierstücke passen für alle Magazingrößen, so dass ein Austausch der Fixierstücke bei
einem Magazinwechsel nicht nötig ist.
▪ Vibrationslängsförderer früherer Baureihen können auf die neuen Fixierstücke nachgerüstet wer-
den. Der Nachrüstsatz wird unter der Artikel-Nr. 00310741-xx angeboten.
Ein nachgerüsteter Vibrationslängsförderer kann auch Magazine älterer Bauart aufnehmen.
▪ Damit auch SO-Bauelemente problemlos abgeholt werden können, ist die Abholposition (1) um
0,3 mm gegenüber der Magazinführung erhöht.
WARNUNG
Die langen BE-Stangenmagazine ragen oberhalb der Gurtcontainer aus dem
Bestückautomaten heraus. An ungeschützten, scharfkantigen Ecken der BE-Stangen-
magazine besteht Verletzungsgefahr.
Verwenden Sie nur BE-Stangenmagazine mit Stoßschutzkanten.
Rüsten sie ungeschützte BE-Stangenmagazine mit Stoßschutzkanten nach.
Stoßschutzkanten können Sie anhand des Teilekataloges bestellen.
Das Anbringen der Stoßschutzkanten ist beschrieben im Handbuch "Nachrüstanleitung
Stoßschutzkanten für Vibrationslängsförderer", Artikel-Nr. 00192925-xx.
