Dip-Modul Eingreifschutz Bedienungsanleitung SIPLACE S-Zuführmodule 75 5.4 Eingreifschutz Das DIP-Modul wird wie ein Zuführmodul auf dem BE-Tisch gerüste t. Wie bei einem Zuführmodul muss der nötige Eingreifschutz oberha…
Dip-Modul
Sicherheitshinweise
74 Bedienungsanleitung SIPLACE S-Zuführmodule
5.3 Sicherheitshinweise
Die Bestückautomaten der SIPLACE-Familie werden mit Netzspannung versorgt. Teile der Anlage
führen daher gefährliche Spannungen! Diese Spannung liegt im Maschinenständer-Innenraum an be-
stimmten Baugruppen auch bei ausgeschaltetem Hauptschalter an!
Unsachgemäßer Umgang mit dem Bestückautomaten oder die Berührung spannungsführender Teile
des Bestückautomaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sach-
schaden führen.
Vor allen Arbeiten muss - nach ordnungsgemäßem Herunterfahren des Betriebssystems - der
Bestückautomaten am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich
muss anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
In der Nähe der Linearmotoren besteht Gefahr für Träger von Herzschrittmachern, wie im Detail im
Kapitel "Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder" in der Betriebs-
und Serviceanleitung des Bestückautomaten beschrieben.
Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die speziellen Sicher-
heitsvorschriften Ihres Landes.
Beachten Sie die EGB -Vorschriften und die Hinweise zu den Restspannungen wie in der Betriebs-
anleitung des Bestückautomaten im Abschnitt "Betriebssicherheit" beschrieben.
Sichern Sie den Bestückautomaten während der Nachrüstung gewissenhaft gegen andere Personen
und gegen unbefugtes Wiedereinschalten.
Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr. Das SITEST-
Programm darf nur durch autorisierte und geschulte Personen gestartet werden.
WARNUNG
Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebs-
anleitung und der Serviceanleitung.
HINWEIS
Beachten Sie auch die Sicherheitshinweis am Anfang dieses Handbuchs.
Dip-Modul
Eingreifschutz
Bedienungsanleitung SIPLACE S-Zuführmodule 75
5.4 Eingreifschutz
Das DIP-Modul wird wie ein Zuführmodul auf dem BE-Tisch gerüstet. Wie bei einem Zuführmodul muss
der nötige Eingreifschutz oberhalb des DIP-Moduls gewährleistet sein. Um diesen zu erreichen, muss -
je nach Typ des Bestückautomat - einer von zwei Typen Eingreifschutz am DIP-Modul montiert sein.
Standardmäßig wird das DIP-Modul mit dem hohen Eingreifschutz ausgeliefert und kann so in allen
SIPLACE-Bestückautomaten außer D1/D2 gerüstet werden.
Die im Lieferumfang enthaltenen kurzen Säulen des Eingreifschutzes müssen bei Verwendung im
Bestückautomaten SIPLACE D1/D2 anstelle der hohen Säulen montiert werden.
Um den Eingreifschutz auszutauschen gehen Sie folgendermaßen vor:
►Lösen Sie auf beiden Seiten des DIP-Moduls die 2 seitlich angebrachten Schrauben (1).
►Entfernen Sie den Eingreifschutz.
►Montieren Sie auf beiden Seiten des DIP-Moduls den jeweils anderen Eingreifschutz.
HINWEIS
Beachten Sie auch den entsprechenden Warnhinweis auf dem DIP-Modul.
Legende:
1 hoher Eingriffschutz – für alle SIPLACE-Bestückungsautomaten außer D1 /D2
2 niedriger Eingriffschutz – für die SIPLACE-Bestückungsautomaten D1 /D2
Dip-Modul
Zusätzliche Spacer (optional)
76 Bedienungsanleitung SIPLACE S-Zuführmodule
5.5 Zusätzliche Spacer (optional)
Für den Versionsstand -03 des DIP-Moduls ist folgendes Spacer-Set erhältlich:
Spacer-Set 125 µm - 400 µm (Art.Nr.: 00378544-xx).
Die Spacer sind in 25 µm-Schritten gestuft:
125 µm / 150 µm / 175 µm / 200 µm / 225 µm / 250 µm /
275 µm / 300 µm / 325 µm / 350 µm / 375 µm / 400 µm
Die Sonderspacer reichen in der Dicke in 25µ-Schritten bis 400µ.
Der Grund dafür ist, dass bei Verwendung z.B. des 275µ Spacers nur eine gemessene Schichtdicke von
175µ - 200µ erreicht wird. Der angegebene Wert auf den Spacern ist also nicht die erzeugte Schicht-
dicke, sondern nur der Spalt zwischen Drehteller und Rakel.
Bei den Spacern 25µ bis75µ tritt dieser Effekt nicht so stark auf, kann also vernachlässigt werden. Je
grösser die Schichtdicke, desto grösser ist die Differenz zwischen dem ein gestelltem Spalt und der
tatsächlich erzeugter Schicht.
Die tatsächliche Schichtdicke muss also unbedingt durch das Messen der Schichtdicke ermittelt werden.
Verwenden Sie dazu den unten beschriebenen Schichtdicken-Messkamm.

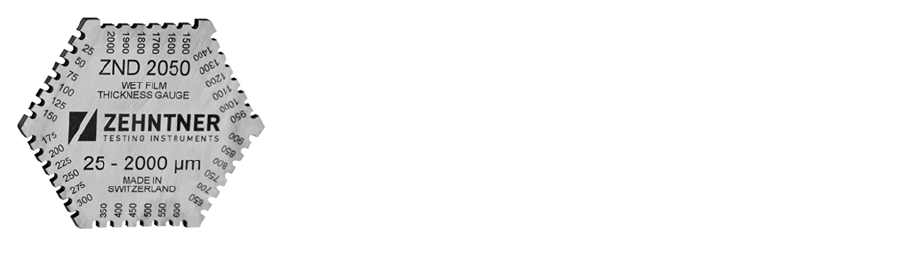

5.6 Schichtdicken-Messkamm
Zur Prüfung der Schichtdicke hat sich der Einsatz des hier abgebildeten Messkamms für Schichtdicken
bewährt.
Zu beziehen ist der Messkamm bei der Firma:
Zehntner GmbH
Testing Instruments
Gewerbestrasse 4
CH - 4450 Sissach
Schweiz
Tel.: +41 (0)61 953 05 50
Fax: +41 (0)61 953 05 51
www.zehntner.com
zehntner@zehntner.com
