Dip-Modul Dateneingabe am Stationsrechner Reinigung des DIP-Moduls Bedienungsanleitung SIPLACE S-Zuführmodule 89 5.10 Reinigung des DIP-Moduls Die norma le Reinigung des DIP-Telle rs, z. B. bei m Erneuern des Flussmittel…
Dip-Modul
Software-Version 4xx (Plattform 1) Dateneingabe am Stationsrechner
88 Bedienungsanleitung SIPLACE S-Zuführmodule
5.9.6.2 DIP-Modul-Parameter editieren
►Wählen Sie:
Menü "Optionen" -> Menü "Flussmittelauftrag" -> Menü "DIP-Modul-Parameter", um Daten für das
DIP-Modul und - übergeordnet - gültige Daten für den Ablauf vorzugeben.
Bildschirm für Eingabe der "Dipmodul-Parameter"
►Stellen Sie den Stellplatz (1-4) und die Spurnummer (7-111) des Tisches ein, an dem das DIP-Modul
gestellt und angeschlossen ist.
Die hier angegebene Spur muss der Mitte der Längsachse des Moduls entsprechen.
Spur 7 und 111 sind die jeweils äußersten Spuren, in denen eine Aufstellung des Moduls möglich ist.
►Stellen Sie die folgenden Parameter ein:
Drehzeit:
stellt mit der eingestellten Geschwindigkeit sicher, dass eine volle Umdrehung ausgeführt werden kann
(typisch: 30 und Geschw. '4').
Eintauchzeit:
definiert die Haltezeit des BE's im DIP-Medium, um eine vollständige Benetzung sicherzustellen.
DIP-Modul X-Position / DIP-Modul Y-Position:
sind die Koordinaten der DIP-Tellerdrehachse, die im SITEST mit der LP-Kamera ermittelt wurden. Von
hier aus werden die DIP-Positionen für den Bestückkopf bzw. die Segmente bestimmt.
DIP-Modul Z-Position:
ist die Zielhöhe für die Z-Achse, um einen DIP-Vorgang schonend und schnell auszuführen. BE's glei-
cher GF’s können eine Höhenunterschied bis zu 4 mm aufweisen und der DIP-Vorgang wird korrekt
ausgeführt.
HINWEIS
Die unter Spurnummer gemachten Angaben dienen nur der elektrischen Ansteuerung des
Moduls. Der Aufstellungsort muss explizit (unter X-Y-Z-Positionen) in diesem Menü angegeben
werden. Da das Dip-Modul - wie alle Zuführmodule - jeweils an der zugeordneten Buchse am
BE-Tisch-Anschlussfeld angeschlossen werden soll, sind die Aufstell-Spur und die Spur für
den elektrischen Anschluss identisch.
Dip-Modul
Dateneingabe am Stationsrechner Reinigung des DIP-Moduls
Bedienungsanleitung SIPLACE S-Zuführmodule 89
5.10 Reinigung des DIP-Moduls
Die normale Reinigung des DIP-Tellers, z. B. beim Erneuern des Flussmittels, sollte ausreichen.
Falls der Inhalt des Tellers durch Überfüllung über den Tellerrand hinauslaufen sollte, müssen der Rand
und die Unterseite des Tellers gereinigt werden:
►Nehmen Sie das DIP-Modul vom BE-Tisch ab.
Stellen Sie es so ab, dass der vordere Bereich gut zugänglich ist.

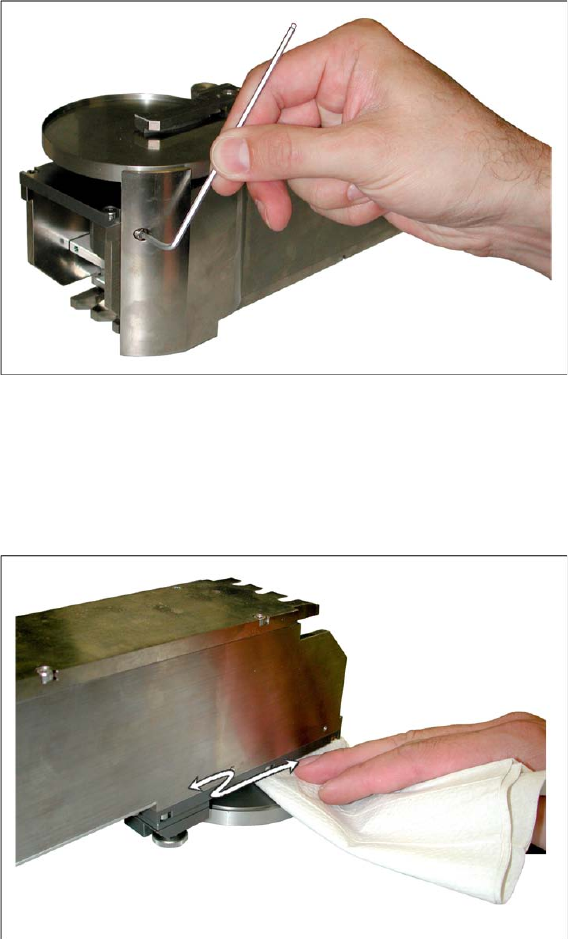

►Nehmen Sie die seitliche Abdeckung des DIP-Teller ab (zwei Schrauben pro Seite).
►Bei stärkerer Verschmutzung können auch Rakel und Spacer abgebaut werden, im Normalfall sollte
dies nicht nötig sein.
►Legen Sie das DIP-Modul vorsichtig auf die Oberseite.
►Reinigen Sie die Unterseite des DIP-Tellers mit einem mit der vom Hersteller des jeweiligen Fluss-
mittels angegebenen Reinigungsflüssigkeit befeuchteten fusselfreien Tuch.
►Kontrollieren Sie, ob der gesamte Bereich unter dem DIP-Teller frei von Flussmittelrückständen ist.
Falls nicht, entfernen Sie diese.
Dip-Modul
Reinigung des DIP-Moduls Dateneingabe am Stationsrechner
90 Bedienungsanleitung SIPLACE S-Zuführmodule
►Montieren Sie ggf. Rakel und Spacer wieder.
►Schrauben Sie die Seitenteile wieder an.
►Stellen Sie das DIP-Modul wieder auf den BE-Tisch.
