Allgemeines
Übersicht SIPLACE S-Zuführmodule Gurtzuführmodule
8 Bedienungsanleitung SIPLACE S-Zuführmodule
1.2 Übersicht SIPLACE S-Zuführmodule
Im Folgenden sehen Sie eine Übersicht über die S-Zuführmodule des SIPLACE-Familie und deren
Einsatzmöglichkeiten.
1.2.1 Gurtzuführmodule
Die SIPLACE S-Zuführmodule zeichnen sich durch kurze Taktzeiten und extrem exaktes Positionieren
der Bauelemente auf die Abholpositionen aus. Produktvielfalt und kleine Losgrößen sind leicht zu
bewältigen, da die Zuführmodule schnell auf andere Bauelemente umgerüstet und die Schrittweiten ent-
sprechend angepasst werden können.

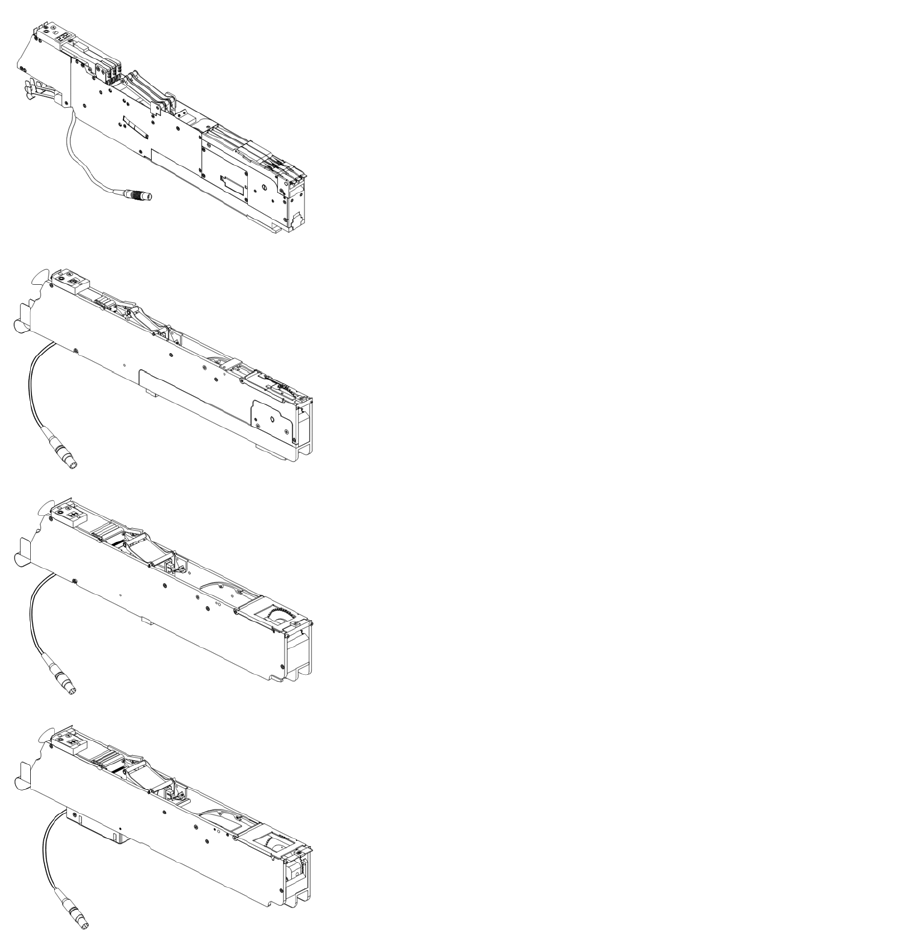

Zuführmodule 3x8 mm S
für die Verarbeitung von Bauelementen in 8 mm-Gurten auf
3 separaten Spuren.
- 3x8 mm S
- 3x8 mm S für 0201/0402 BE
- 3x8 mm S für 01005 BE
- 3x8 mm SL (Shutterless Feeder)
Zuführmodul 12/16 mm S
für die Verarbeitung von Bauelementen in 12- als auch in 16 mm-
Gurten.
Zuführmodule 24/32, 44, 56, 72 und 88 mm-S
für die Verarbeitung von Bauelementen in 24 mm bis 88 mm-
Gurten.
- 24/32 mm S
- 44 mm S
- 56 mm S
- 72 mm S
- 88 mm S
DP-Zuführmodule (DP = Deep Pocket)
für die Verarbeitung von hohen Bauelementen bis 25 mm Höhe in
24 mm bis 56 mm-Gurten.
- 24/32 mm S DP
- 44 mm S DP
- 56 mm S DP
Allgemeines
Weitere Zuführmodule Übersicht SIPLACE S-Zuführmodule
Bedienungsanleitung SIPLACE S-Zuführmodule 9
1.2.2 Weitere Zuführmodule
Bulkcase-Zuführmodul
Schüttgutförderer – für die Verarbeitung von SMD-Bauelementen
aus der Murata Bulkcase-Kassette (DIN IEC 286/6).
Vibrationslängsförderer Typ 3
für die Verarbeitung von Bauelementen in Stangenmagazinen.
Dip-Modul
für die Verarbeitung mit leitfähigem Kleber, in den die Bau-
elemente beim Bestückvorgang leicht eingetaucht werden.
Allgemeines
Technische Daten Gurtzuführmodule
10 Bedienungsanleitung SIPLACE S-Zuführmodule
1.3 Technische Daten
1.3.1 Gurtzuführmodule
1.3.1.1 3x8mm S
3x8mm S, 3x8mm SL (Shutterless Feeder), 3x8mm S für 0201/0402 BE, 3x8mm S für 01005 BE
für die Verarbeitung von Bauelementen in 8 mm Gurten auf
3 separaten Spuren.
3x8 mm S 3x8 mm SL * 3x8 mm S
für 0201 / 0402 BE
3x8 mm S
für 01005 BE
Artikelnummer: 00141098-xx 00141088-xx 00141099-xx 00176100-xx
Modulbreite: 30,6 mm
Spektrum Bauele-
mente:
BE im 8 mm-Gurt ab 0201-BE
im 8 mm-Gurt
0201- und 0402-
BE im 8 mm-Gurt
01005- , 0201- und
0402 BE
im 8 mm-Gurt
Max. BE-Höhe: 2,5 mm 0,7mm
Anzahl belegte
Stellplätze
am BE-Tisch:
1
Gurtrollen: 178 – 483 mm Durchmesser (7" - 19")
Schrittweite Trans-
port:
2 mm / 4 mm / 8 mm 2 mm / 4 mm
Gurtmaterial: Papier- und Blistergurte Papiergurte
Abholpositionen: vordere Position: BE > 1,3 mm
hintere Position: BE ≤ 1,3 mm
Eine Position für das BE-Spektrum
Förderzeit (Zyklus-
zeit):
60 ms
Wechselzeit: ≤ 15 Sekunden
* SL = Shutterless (ohne bewegliche BE-Abdeckung)
Bei diesem Gurtzuführmodul wurde das neue Prinzip "Feeding on Demand" realisiert, um den Verlust
von Bauelementen (BE) während des Abrüstens zu reduzieren. Die BE werden erst zur Abholposition
transportiert, wenn der Bestückkopf zur Abholposition fährt, d.h. vor und nach dem Abholprozess be-
findet sich kein BE in der Abholposition.
