Zubehör
Gurtspleißzange für SMD-Gurtverbindungen Vorbereitung
94 Bedienungsanleitung SIPLACE S-Zuführmodule
6.1.5 Vorbereitung
►Legen Sie sich alle Werkzeuge und Verbrauchsstoffe auf einer günstig zur BE-Bereitstellung ange-
ordneten Arbeitsplatte bereit, z. B. in einem offenen, flachen Behälter, den Sie am Gurtcontainer
oder an einen Beistell- oder Werkzeugwagen befestigen:
►Legen Sie sich die Spezial-Klebestreifen der benötigten Breiten (je nach Gurtbreite) zurecht, indem
Sie jeweils ausreichend viele Einzelstücke von der Rolle SCHNEIDEN.
►Legen Sie sich die Spleißbleche zurecht.
6.1.6 Herstellen der Gurtverbindung
6.1.6.1 Zeitpunkt für das Anspleißen
Richtig
Verbinden Sie die Gurte, wenn vom "alten" Gurt noch ca. 1,5 m vorhanden sind. Sie haben jetzt ausrei-
chend Zeit, den Anspleiß-Vorgang sicher durchzuführen.
Falsch
Verbinden Sie die Gurte NICHT, wenn der restliche, "alte" Gurt noch so lang ist, dass nach Verbinden
und Aufwickeln des alten Gurtes auf die neue Spule der Umfang der neuen Gurtrolle zu groß wird.
▪ Der Gurt könnte sich leichter verdrehen und das Zuführmodul blockieren.
▪ Ein Teil des Gurts könnte von der Rolle fallen und am Boden beschädigt werden.
Legende:
1 Verbrauchspaket 5 Spezialklebeband 8 mm
2 Pinzette 6 Spleißbleche
3 Schere 7 Spezialklebeband 16 mm
4 Gurtspleißzange
HINWEIS
Achten Sie darauf, dass Sie die Gurte rechtzeitig verbinden, damit es möglichst NICHT zu lee-
ren Abholpositionen kommt. Jede leere Abholpositionen kann zu einem Vakuum-Abholfehler
(Fehler Nr. 43) führen. Durch den erfolglos durchgeführten Abholvorgang (Abholfehler), wird
die Bestückleistung des Bestückautomaten verringert. Der 3. Abholfehler in einer Spur führt
zum Maschinenstillstand, wenn keine Ersatzspur vorhanden ist.
HINWEIS
Sie können den Gurtanfang der neuen Gurtrollen bereits vor dem eigentlichen Anspleißen vor-
bereiten. Dadurch benötigen Sie später beim Anspleißen am Bestückautomaten weniger Zeit.
Zubehör
Herstellen der Gurtverbindung Gurtspleißzange für SMD-Gurtverbindungen
Bedienungsanleitung SIPLACE S-Zuführmodule 95
6.1.6.2 Gurte verbinden
Es ist vorteilhaft, wenn Sie vor dem Einsatz am Bestückautomaten das Anspleißen mit verschiedenen
Gurtarten mehrmals üben. Durch die so gewonnene Sicherheit beim Anspleißen vermeiden Sie Fehler,
die zu Störungen beim Gurttransport und zu Vakuum-Abholfehlern führen können.
►Nehmen Sie den Rest des zu Ende gehenden Gurtes von der Rolle.
Der Gurt sollte zu diesem Zeitpunkt ca. 1,5 m lang sein.
►Entnehmen Sie die Rolle aus dem Gurtcontainer.
►Setzen Sie die neue Gurtrolle ein.
Gurtanfang vorbereiten
►Heben Sie die Abdeckfolie in ca. einer Taschenbreite mit einer Pinzette vom Gurt und biegen Sie die
Folie zurück.
►Schneiden Sie den Gurtanfang genau mittig und im rechten Winkel zwischen zwei BE-Taschen ab.
►Lassen Sie ca. 1 mm der Abdeckfolie überstehen und schneiden Sie den Rest der Abdeckfolie ab.
Der Überstand wird später zum Überlappen auf das andere Gurtende benötigt.
Bei breiten Gurten lassen Sie etwas mehr Abdeckfolie überstehen.
HINWEIS
Die folgende Beschreibung ist auch als Poster für Ihre Werkstatt verfügbar.
Job Poster "Spleißen der Gurte", Artikel-Nr. 00192460-xx
HINWEIS
Führen Sie alle im folgenden beschriebenen Schritte in der angegebenen Reihenfolge durch.
HINWEIS
Stellen Sie sicher, dass auf dem neuen Gurt die richtigen Bauelemente gegurtet sind.
HINWEIS
Bei Blistergurten mit engen Taschenabständen:
Biegen Sie den Gurt einmal zur Abdeckfolie hin ab. Dadurch können Sie mit der Schere (ent-
lang des Knicks) besser zwischen den BE-Taschen schneiden. Ziehen Sie am Anfang des neu-
en Gurtes zuerst die Abdeckfolie hoch und schneiden Sie dann den Gurt ab.
Zubehör
Gurtspleißzange für SMD-Gurtverbindungen Herstellen der Gurtverbindung
96 Bedienungsanleitung SIPLACE S-Zuführmodule
Gurtende vorbereiten
►Schneiden Sie das Gurtende genau mittig und im rechten Winkel zwischen zwei BE-Taschen ab.
Gurt anspleißen
Beim Anspleißen werden die beiden vorbereiteten Gurtenden mit einem Spleißblech und Klebeband mit-
einander verbunden. Für diesen Vorgang benötigen Sie die Gurtspleißzange.

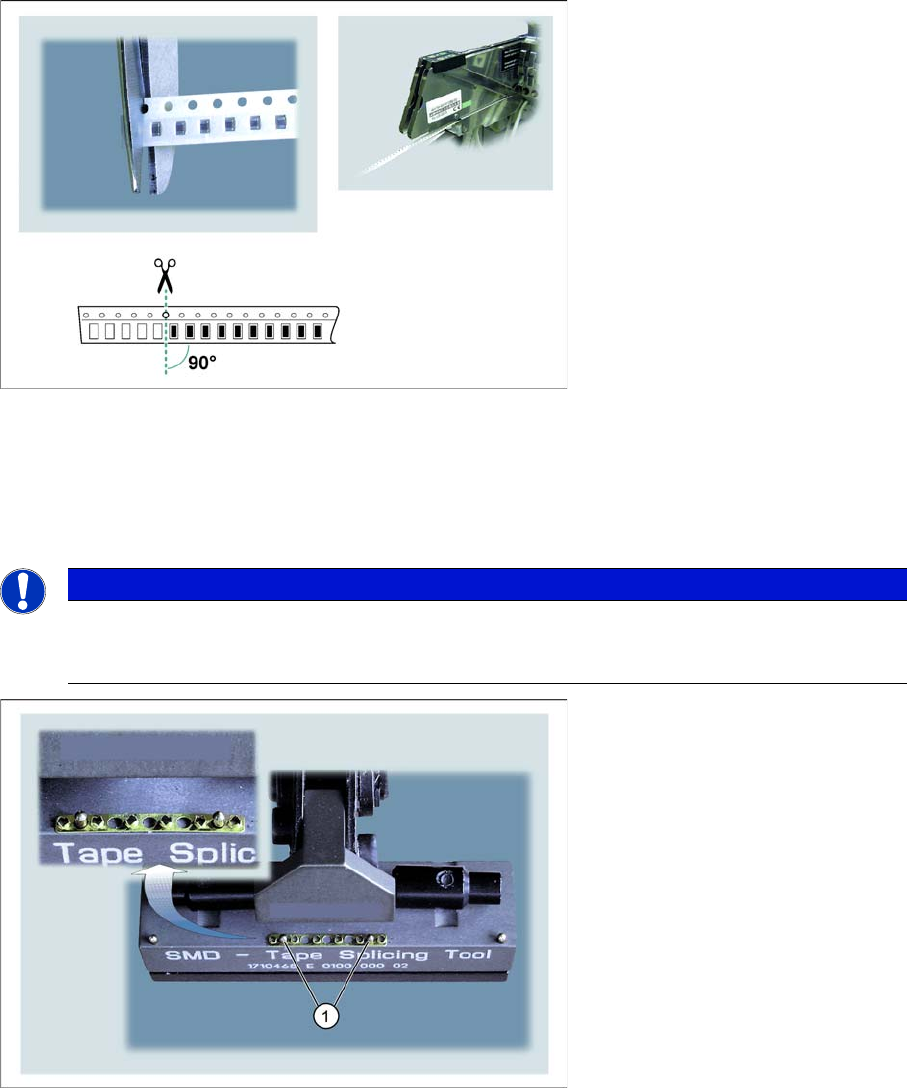

►Stecken Sie ein Speißblech mit den Zacken nach oben auf die beiden mittleren Haltestifte (1) der
geöffneten Gurtspleißzange.
HINWEIS
Bei Gurten mit beidseitiger Perforierung gehen Sie zunächst vor, wie im Folgenden beschrie-
ben. Anschließend verbinden Sie den Gurt auch an der zweiten Perforation mit einem
Spleißblech.
