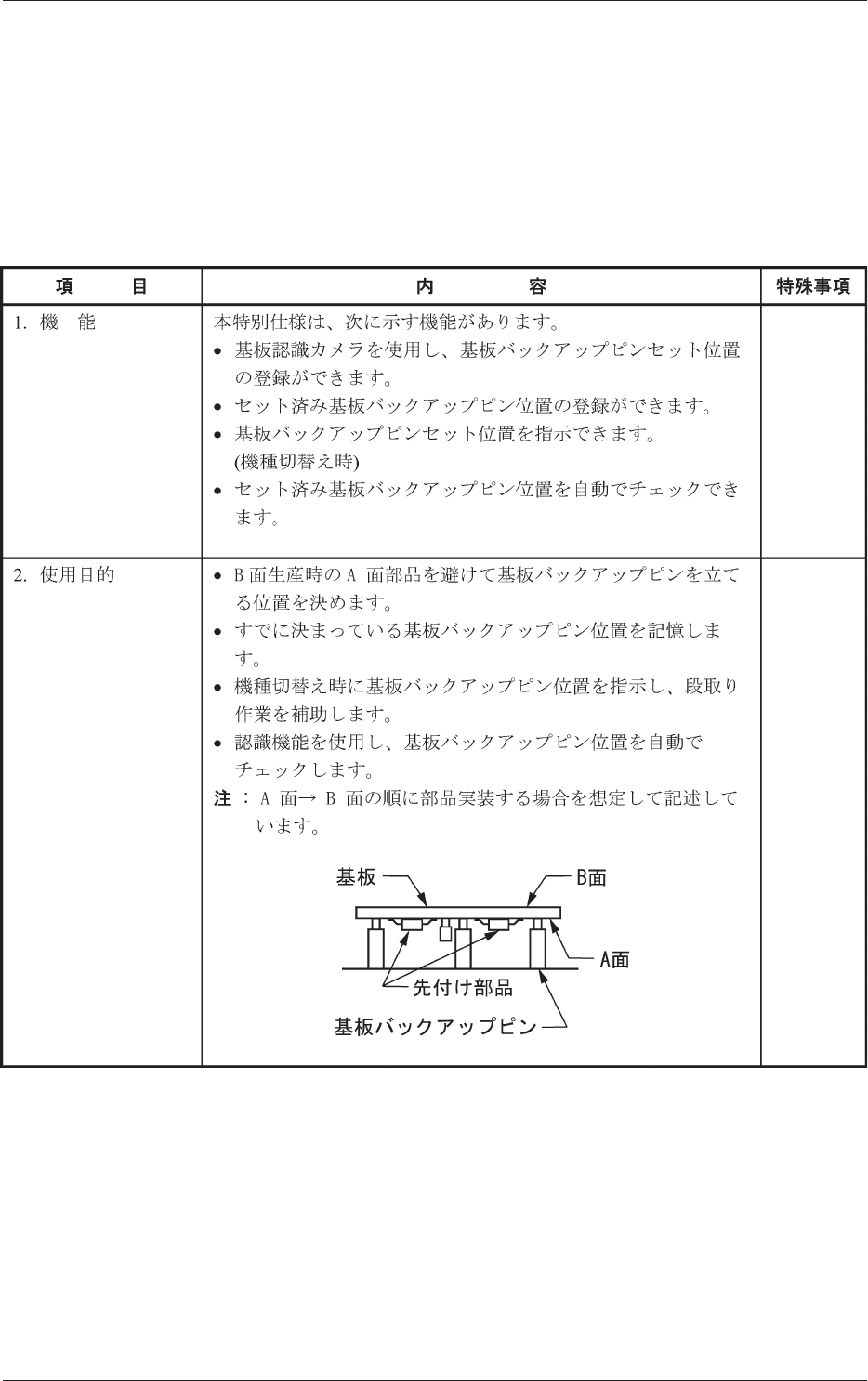

1. 概要

本特別仕様により、基板バックアップピンが、先付け部品と干渉し

ないようにセットできる位置を決めることができます。

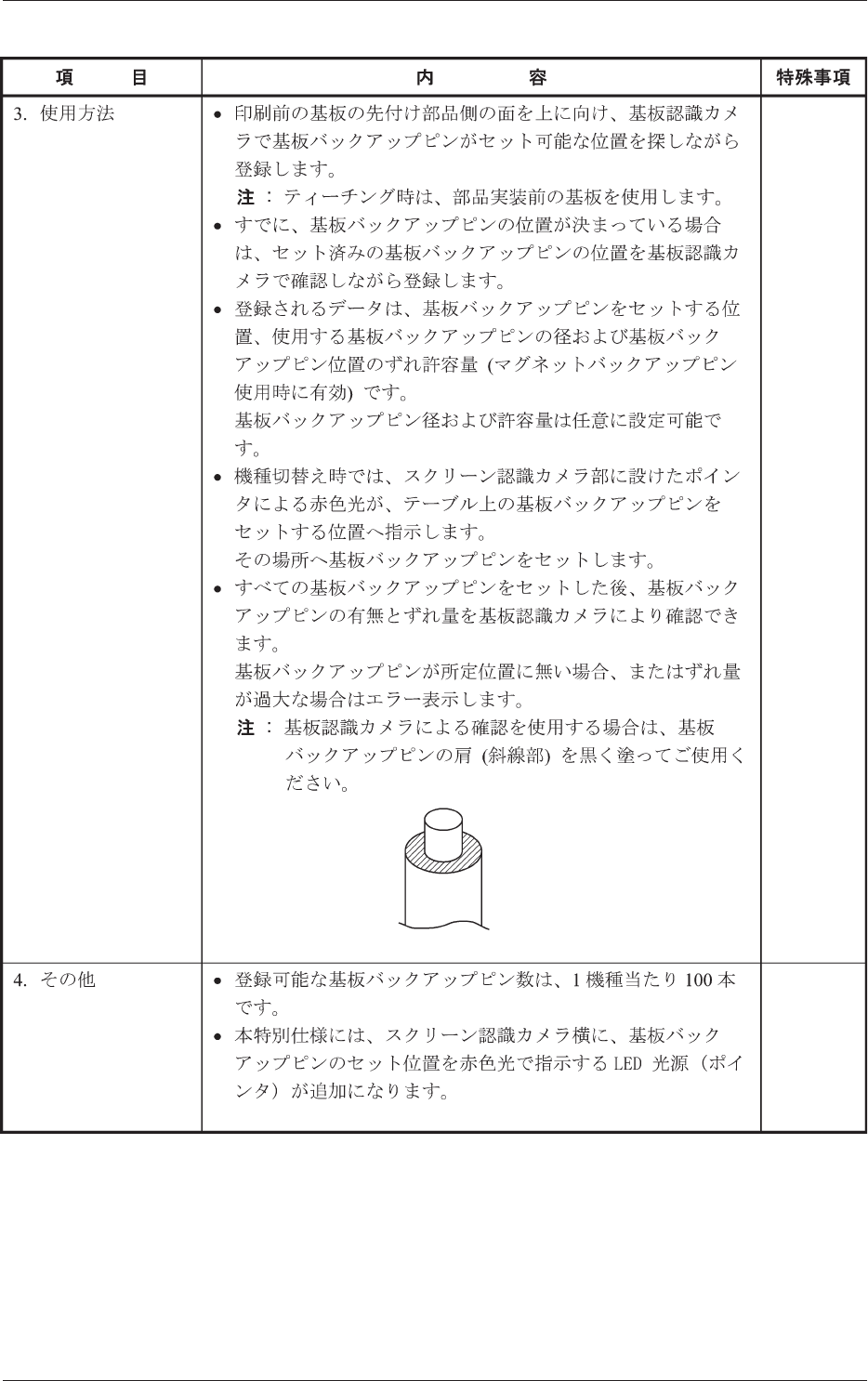

2. 仕様

Table 1

1. 概要

5

Tg1404-ID-SO

0704-001

Table 2

2. 仕様

6

Tg1404-ID-SO

0704-001

3. バックアップピン座標教示

3. バックアップピン座標教示

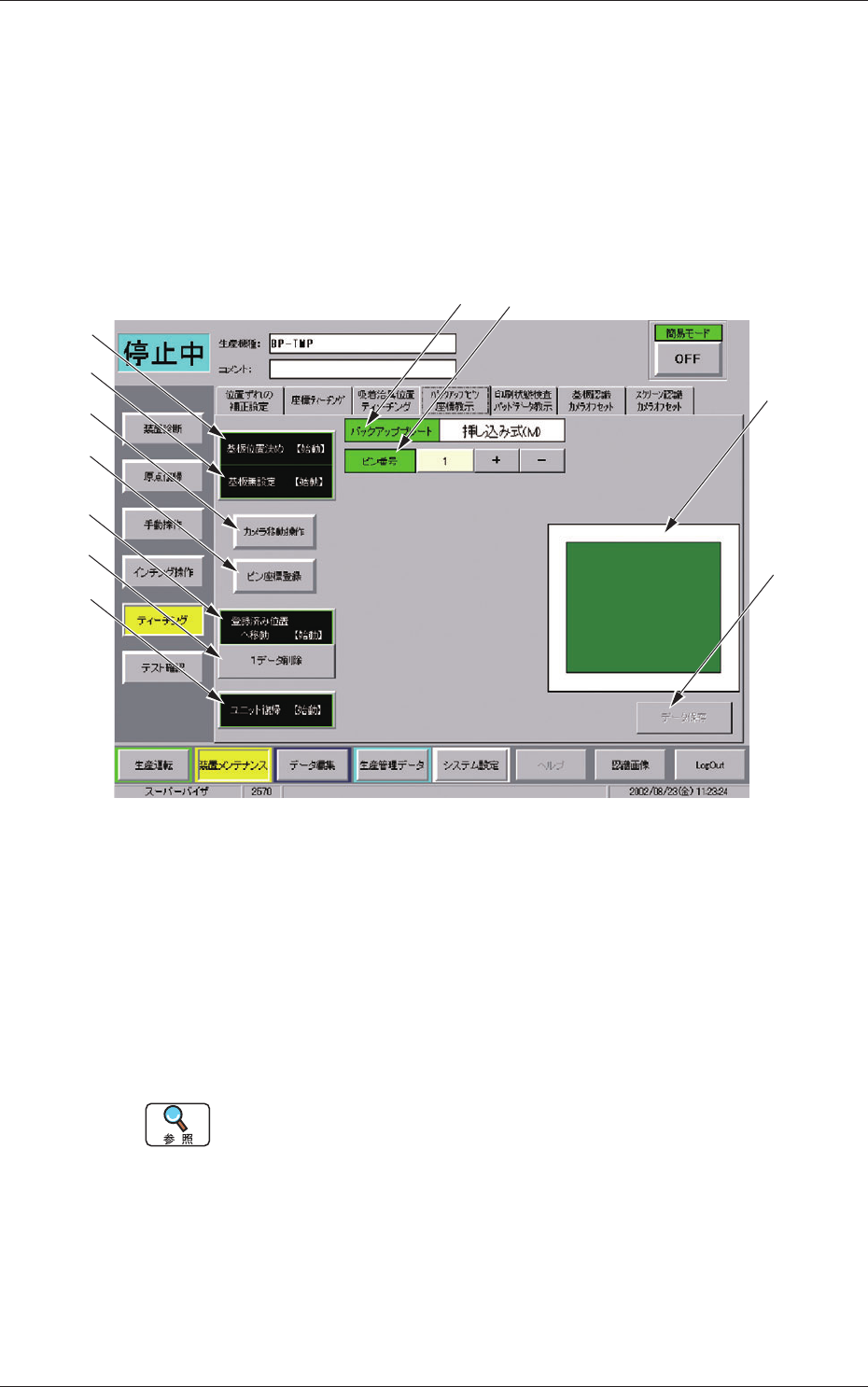

3.1 “バックアップピン座標教示”タブシート

“装置メンテナンス”メニューバーで“ティーチング”サブメニュー

の“バックアップピン座標教示”タブを押すと、以下のタブシート

が表示されます。

[8]

[9]

[1]

[2]

[3]

[4]

[5]

[6]

[7]

[10]

[11]

Fig. 1 “バックアップピン座標教示”タブシート

[1] [ 基板位置決め ( 始動 )] ボタン

基板を取り込み、位置決めを行います。

[2] [ 基板無設定 ( 始動 )] ボタン

セットされている基板バックアップピンの座標を教示する場合

に使用します。

詳細については、“3.3 セット済みの基板バックアップピンのティー

チング”を参照してください。
