维修调整要领书 1-7 贴片机（ GX6 ）设置有背面监视器时，请拆下后侧鼠标台安装到下图所示的位置。
维修调整要领书
1-6
进行水平调整后，请将脚轮调节器①（2 个部位）倒转 1 圈使装置成前部较低的状态。
安装升降机护罩，拆掉贴片机机械操纵阀的束线箍，把装在贴片机上的贴片机选择开关②置于 ON，
锁紧。
请重复几次锁紧和脱开，确认能够可靠地锁紧。
（不能锁紧时，可能是机械操纵阀未完全关闭，故要调整升降机护罩的位置）
在锁紧的状态下再次进行水平调整（微调）。
调整后，请将调节器③降到触及地面，最后再固定锁定螺母④。
电缆、空气管子要沿框架的下部布设。
电缆、空气管子
维修调整要领书
1-7

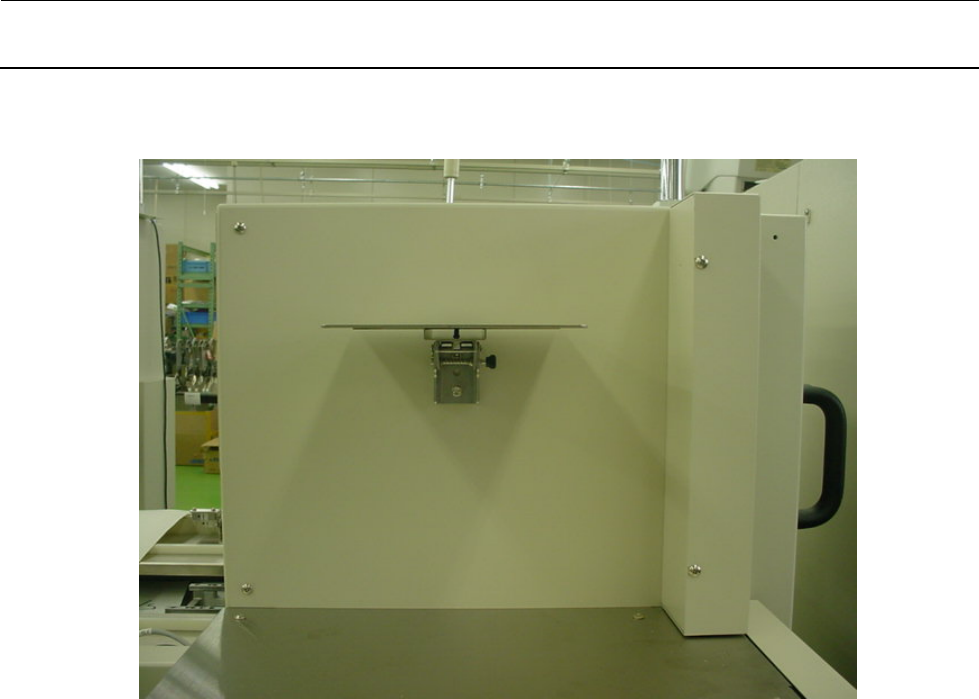

贴片机（GX6）设置有背面监视器时，请拆下后侧鼠标台安装到下图所示的位置。
维修调整要领书
1-8
1-5. TR5DNX 的设置
请转动 4 个部位的脚轮，将贴片机的台架支架下面和 MTS 的接头块上面调整到相同的高度，再进行
水平调整。
（大致标准是接头块上面与滚柱导轨上端约差 12mm 左右。）
请把水平仪放在 Y 装置上进行水平调整。（±4 格刻度以内）
（使用的水平仪为 1 Div=0.05mm/M）
接头块
台架支架
滚柱导轨
12mm
（大致标准
）
125
25
25
125
