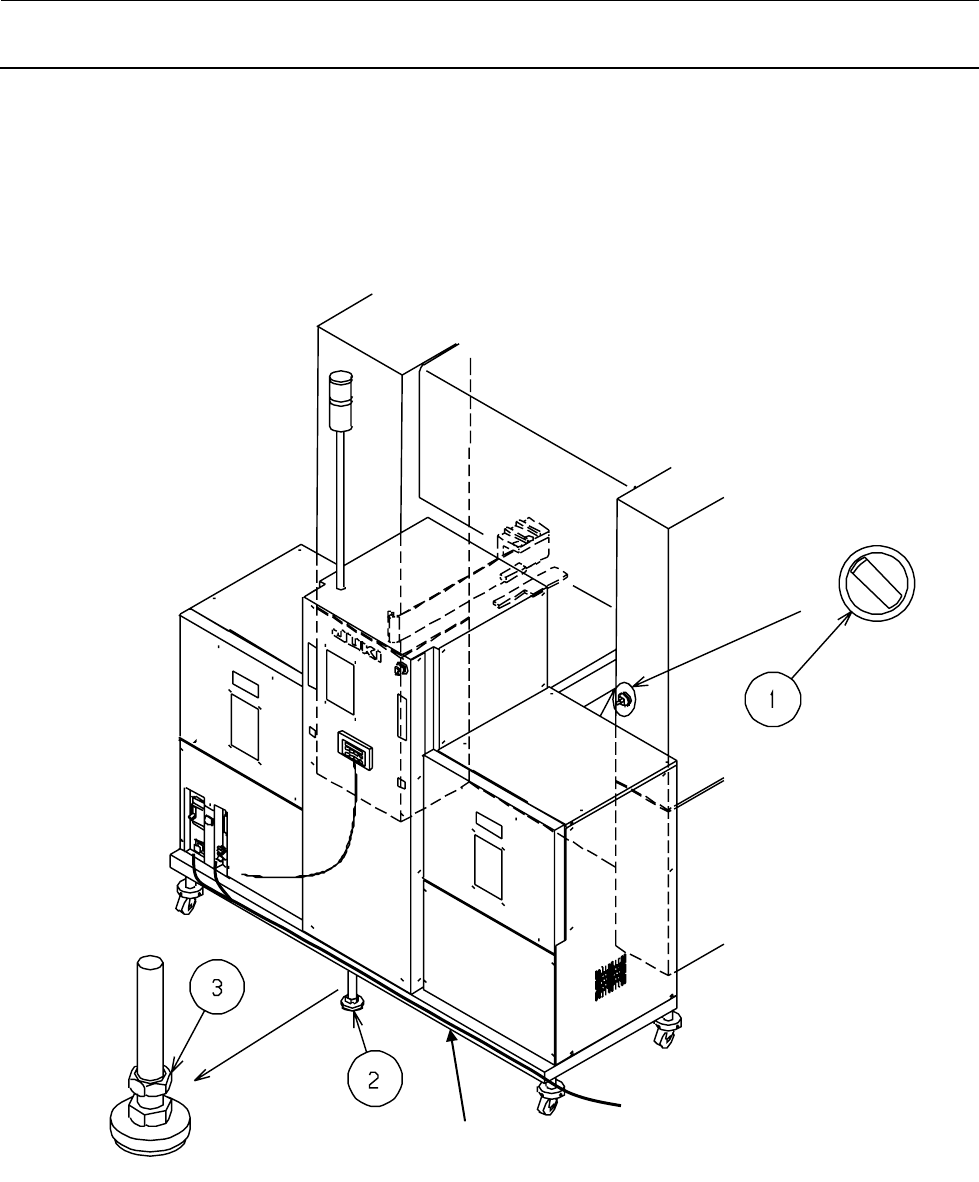

将装在贴片机上的贴片机的选择开关①置于 ON，锁紧。
在锁紧的状态下再次进行水平调整（微调）。
调整后，请将调节器②降到触及地面，最后再固定锁定螺母③。
电缆、空气管子要沿框架的下部布设。
电缆、空气管子
维修调整要领书
1-11
有背面操作时（
KE-3010/20/20R/20V/20VR
）

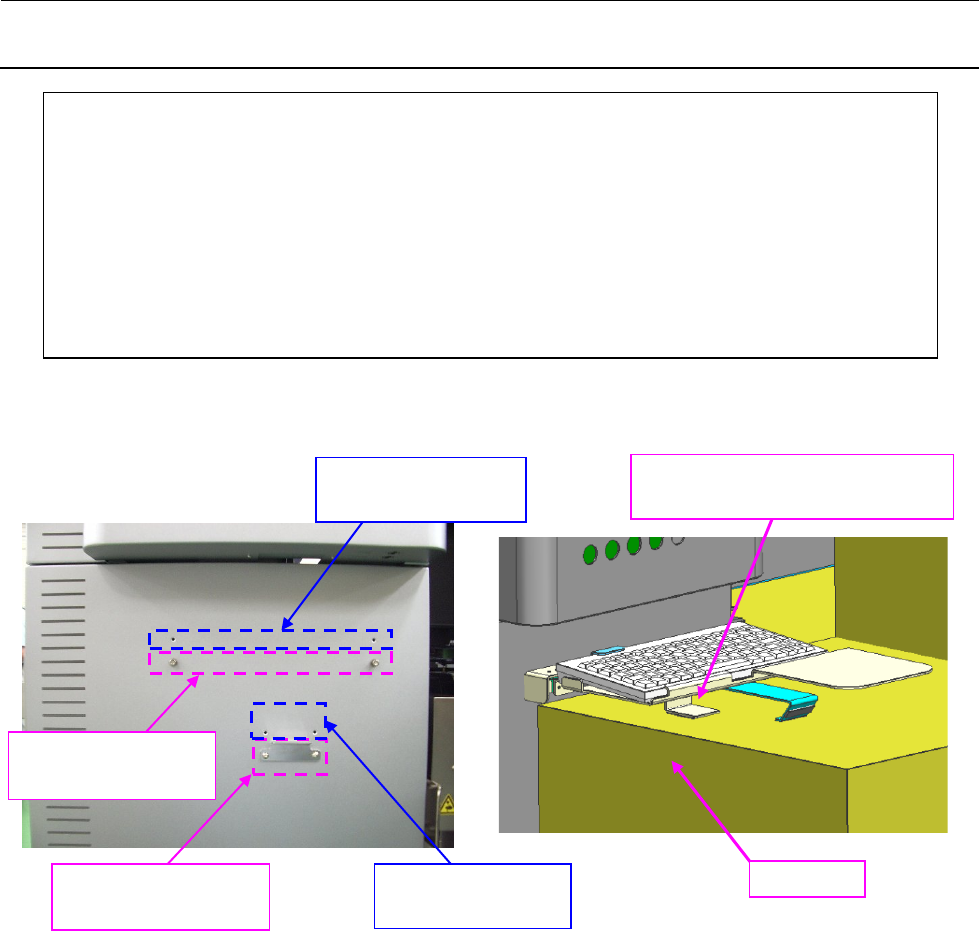

要把 TR5DN 装到主机时必须将后侧键盘的安装位置向上侧改动。
※ 改变后侧键盘的安装位置后，即使再将 TR5DN 从主机上卸下，键盘仍可在原来的位置上
使用。
将 TR5DN 安装到主机后，请把 KB_STAND_MTS 放在 TR5DN 上使用。
把
KB_STAND_MTS
放在
TR5DN 上使用键盘。
使用
TR5DN
时
的键盘安装位置
使用
TR5DN
时的
KB_STAY_B 位置
正常时的
KB_STAY_B 位置
正常时的键盘安装
位置
TR5DN
维修调整要领书
1-12
1-6. FG 线的安装（仅适用于 EN 规格）

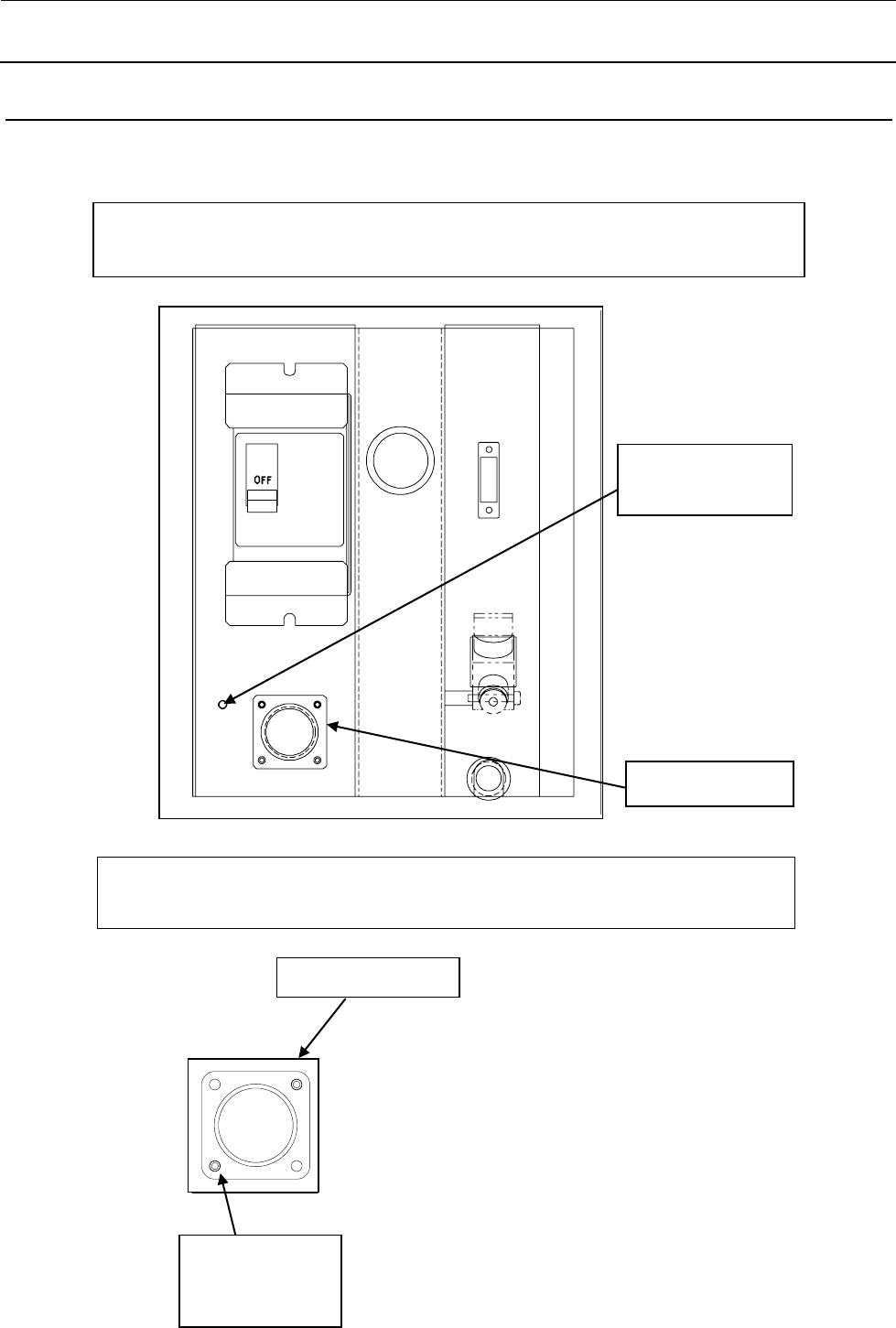

属于 EN 规格时，请将电源电缆上附带的 FG 线连接到图示位置上。
＜
MTC
侧＞
请用 MTC 附带的螺丝把 FG 线固定在电源电缆插入口旁边的 M4 分接头上。
＜贴片机侧＞
请取下电源电缆插入口的一个螺丝，与 FG 线一起旋紧。
电源电缆插入口
FG
线固定位置
M4 分接头
电源电缆插入口
FG
线固定位置
M3 分接头
一起旋紧
