维修调整要领书
1-12
1-6. FG 线的安装（仅适用于 EN 规格）
属于 EN 规格时，请将电源电缆上附带的 FG 线连接到图示位置上。
＜
MTC
侧＞
请用 MTC 附带的螺丝把 FG 线固定在电源电缆插入口旁边的 M4 分接头上。
＜贴片机侧＞
请取下电源电缆插入口的一个螺丝，与 FG 线一起旋紧。
电源电缆插入口
FG
线固定位置
M4 分接头
电源电缆插入口
FG
线固定位置
M3 分接头
一起旋紧
维修调整要领书
2-1
2.
护罩的名称及拆卸方法

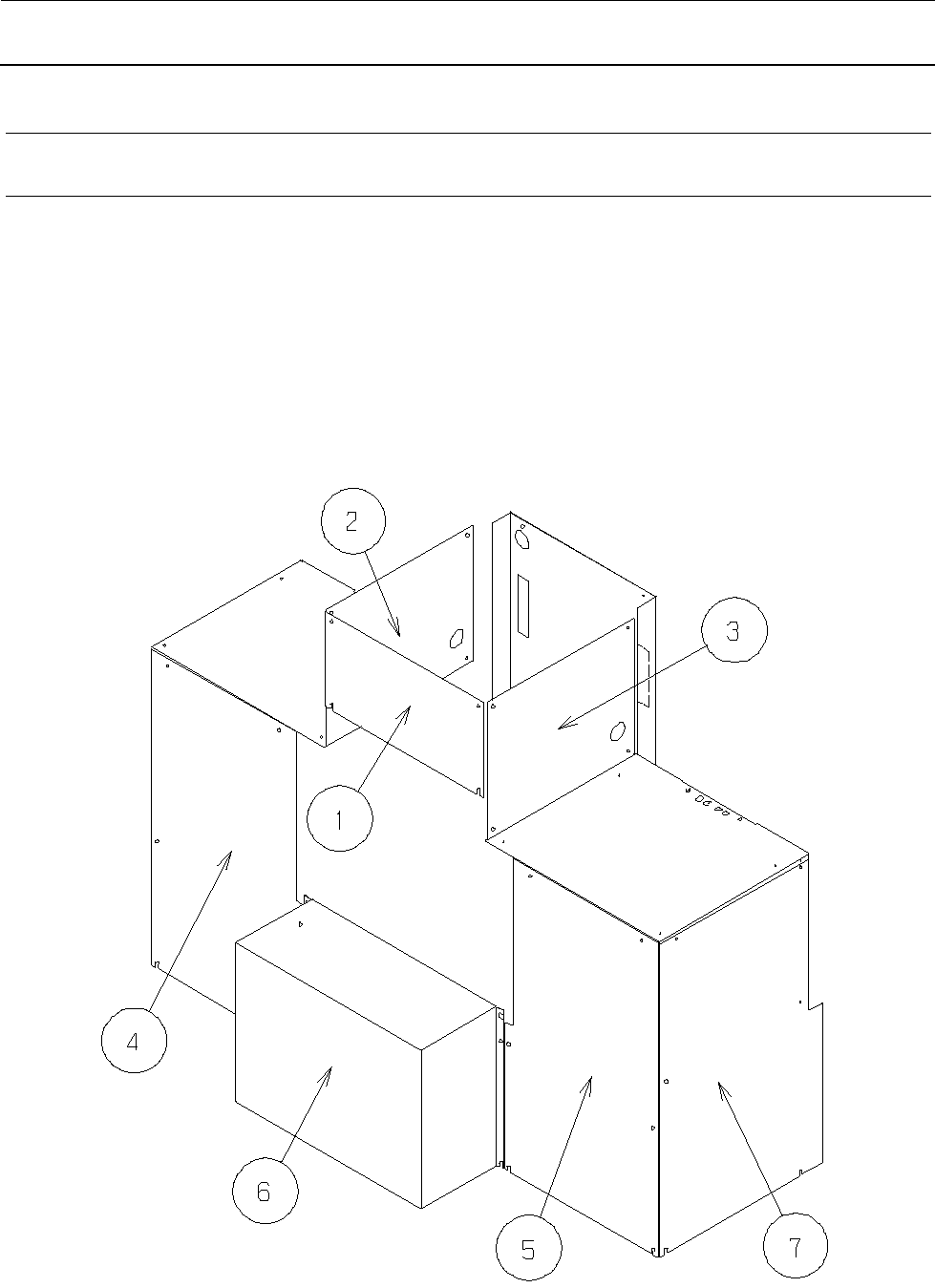

2-1. 护罩的拆卸方法（标准）
①FRONT COVER U（40048946） 螺丝 4 个
②SIDE COVER U（40048943） 螺丝 4 个
③SIDE COVER U R（40048952） 螺丝 4 个
④FRONT COVER L（40048944） 螺丝 6 个
⑤FRONT COVER R（40048945） 螺丝 6 个
⑥FRONT COVER B（40048951） 螺丝 4 个
⑦SIDE COVER R（40048942） 螺丝 6 个
维修调整要领书
2-2
⑧SIDE COVER L（40048941) 螺丝 6 个
⑨REAR COVER CT（40048950） 螺丝 14 个
⑩TOP COVER R（40053448） 螺丝 6 个
⑪TOP COVER L（40053447） 螺丝 6 个
⑫DOOR COVER（40048947） 螺丝 8 个
⑬REAR COVER L（40048948） 螺丝 4 个
⑭REAR COVER R（40048949） 螺丝 6 个
