维修调整要领书 2-3 2- 2. 护罩的拆卸方法 （ CE 规格机 ） ① FRONT CO VER U （ 40049279 ） 螺丝 6 个 ② SIDE COVER U （ 40048943 ） 螺丝 4 个 （与⑨一起旋紧） ③ SIDE COVER U R （ 40048952 ） 螺丝 4 个 （与⑧一起旋紧） ④ FRONT CO VER L （ 40048944 ） 螺丝 6 个 ⑤ FRONT CO VER R （ …
维修调整要领书
2-2

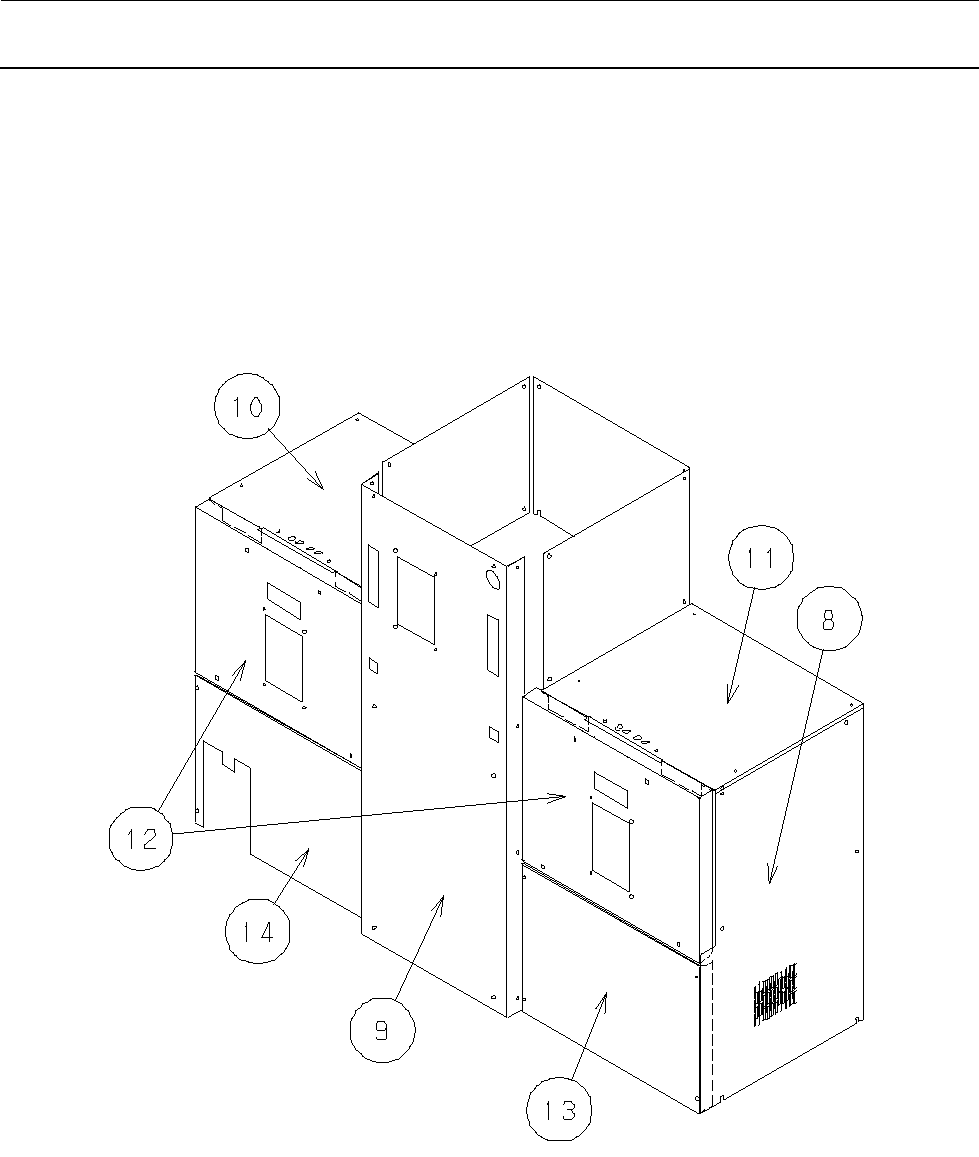

⑧SIDE COVER L（40048941) 螺丝 6 个
⑨REAR COVER CT（40048950） 螺丝 14 个
⑩TOP COVER R（40053448） 螺丝 6 个
⑪TOP COVER L（40053447） 螺丝 6 个
⑫DOOR COVER（40048947） 螺丝 8 个
⑬REAR COVER L（40048948） 螺丝 4 个
⑭REAR COVER R（40048949） 螺丝 6 个
维修调整要领书
2-3

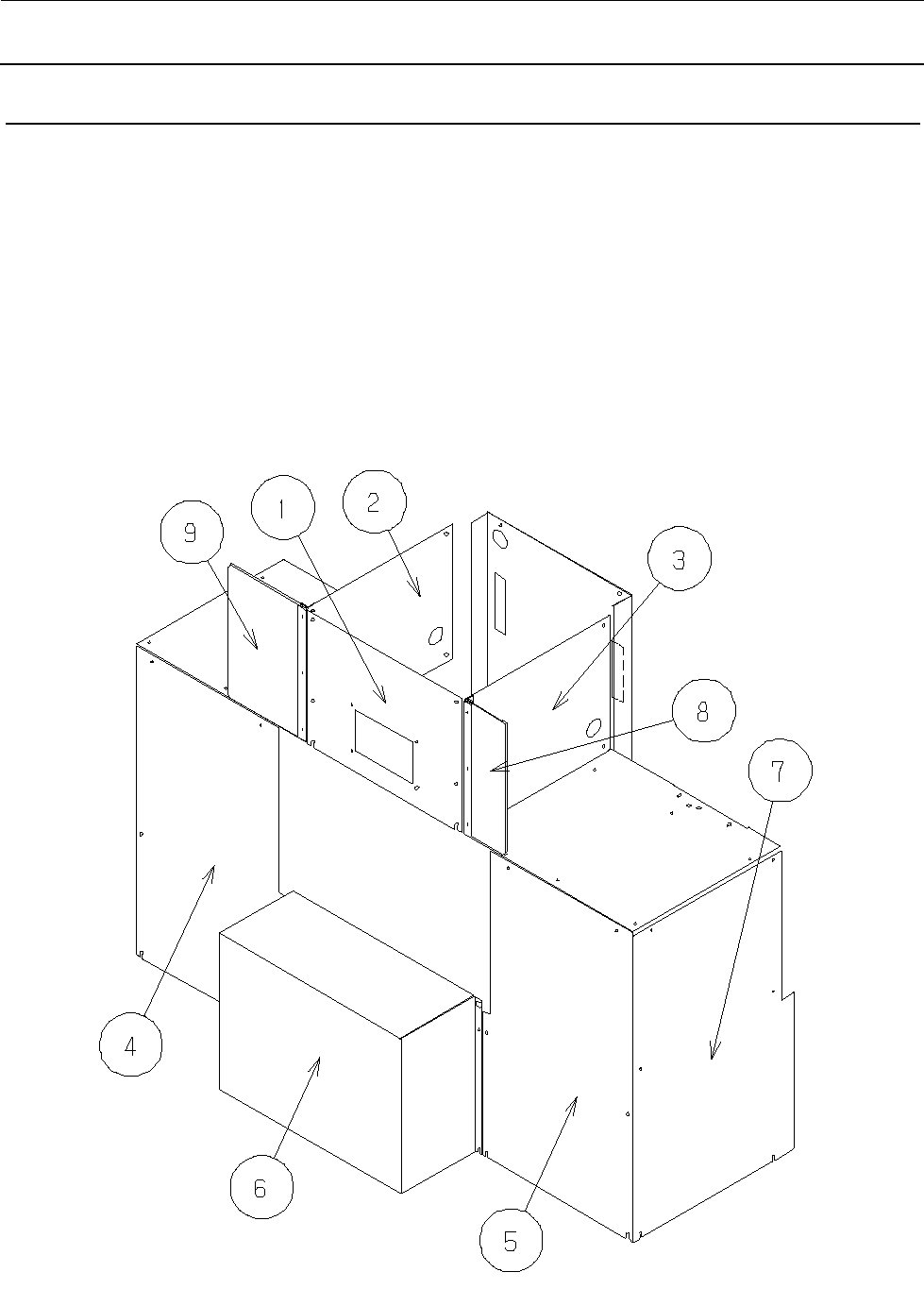

2-2. 护罩的拆卸方法（CE 规格机）
①FRONT COVER U（40049279） 螺丝 6 个
②SIDE COVER U（40048943） 螺丝 4 个 （与⑨一起旋紧）
③SIDE COVER U R（40048952） 螺丝 4 个 （与⑧一起旋紧）
④FRONT COVER L（40048944） 螺丝 6 个
⑤FRONT COVER R（40048945） 螺丝 6 个
⑥FRONT COVER B（40048951） 螺丝 4 个
⑦SIDE COVER R（40048942） 螺丝 6 个
⑧JOINT COV R 5D（40050025） （与③一起旋紧） TR5DNR 用
JOINT COV R 5D（40094915） （与③一起旋紧） TR5DNX 用
⑨JOINT COV L 5D（40050026） （与②一起旋紧） TR5DNR 用
JOINT COV L 5D（40094914） （与②一起旋紧） TR5DNX 用
维修调整要领书
2-4
⑩SIDE COVER L（40048941） 螺丝 6 个
⑪REAR COVER CT（40048950） 螺丝 14 个
⑫顶盖 R（CE）（E6210723000） 螺丝 6 个
⑬顶盖 L（CE）（E6209723000） 螺丝 6 个
⑭DOOR COVER（40048947） 螺丝 8 个
⑮REAR COVER L（40048948） 螺丝 4 个，40098346 止动垫圈 4 个
⑯REAR COVER R（40048949） 螺丝 6 个，40098346 止动垫圈 6 个
⑰断流器护罩（E6212726000） 螺丝 2 个
