维修调整要领书 3-2 No. 货号 品名 备注 1 HB001400000 继电器 2 HB001420000 继电器 3 40049516 SURGE ABSORBER ASM
维修调整要领书
3-1
3.
电气部分的零部件更换及调整

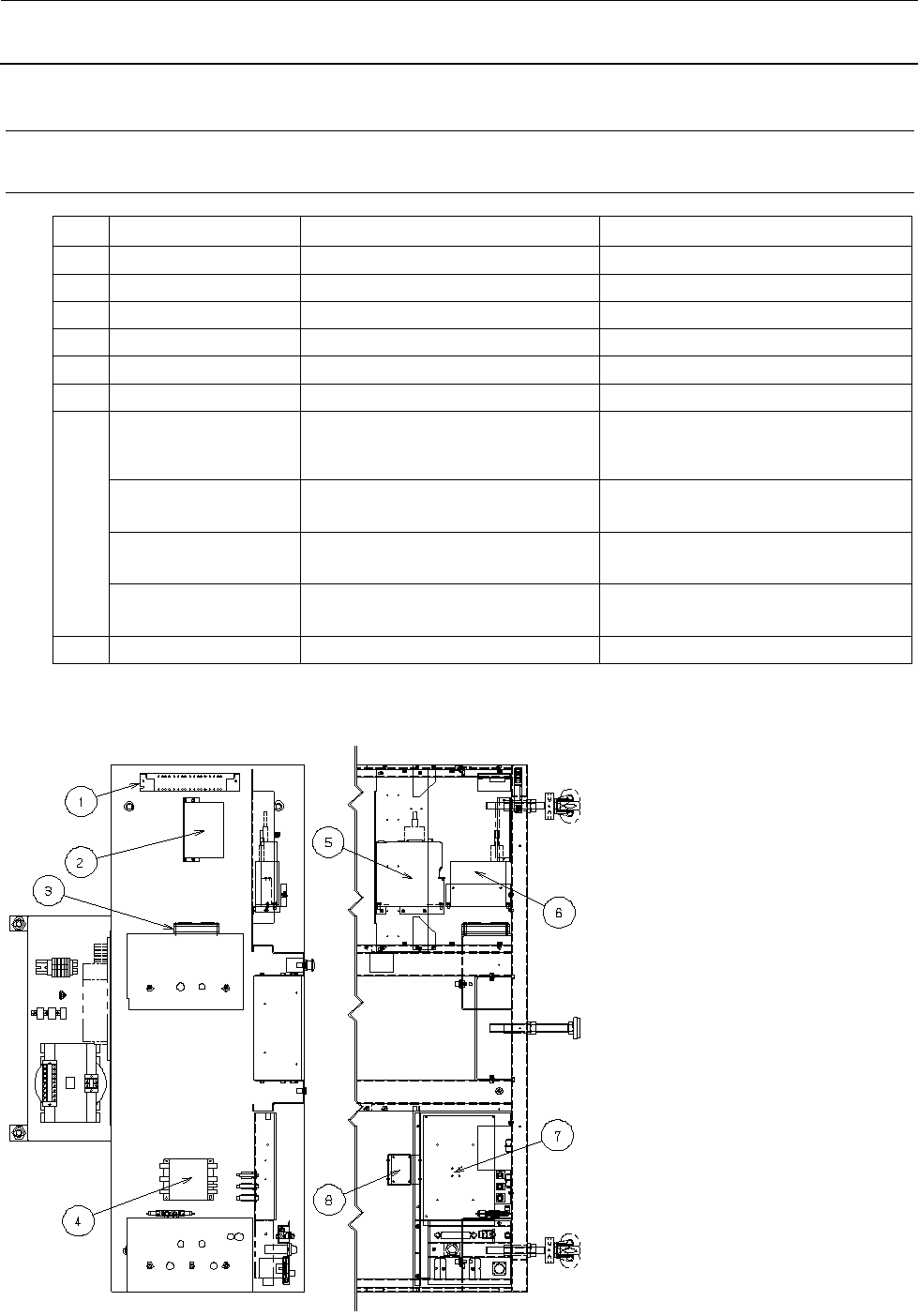

3-1. 电气部分布置图（标准）
No.
货号
品名
备注
1
HX00550000
开关式电源
2
40045704
再生电阻
3
40049509
FAN MOTOR ASM
4
40045714
NOISE FILTER
5
40040687
※１
伺服驱动器
注
1
6
40045711
步进电动机驱动器
7
40046218 ※2
MAIN PCD A (5D) ASM
TR5DNR 用
备用零件货号：
40169059
40095838 ※2
MAIN PCB A ASM (5D)
TR5DNX
用
备用零件货号：
40169059
40137758 ※2
MAIN PCB A ASM(5D)
TR5DN
Ｒ用
备用零件货号：
40169059
40169059 ※2
MAIN PCB ASM 5D
TR5DNR/5DNX
用
备用零件货号：
40169059
8
40042575
SLOW MODE CTRL PCD ASM
低速
2
模式：选配
*1 板组件，这是由每个装置的机器修订版附是不同的。
*24013****和 4016****无需光盘安装。它是一个软件程序已在发货时间在写。

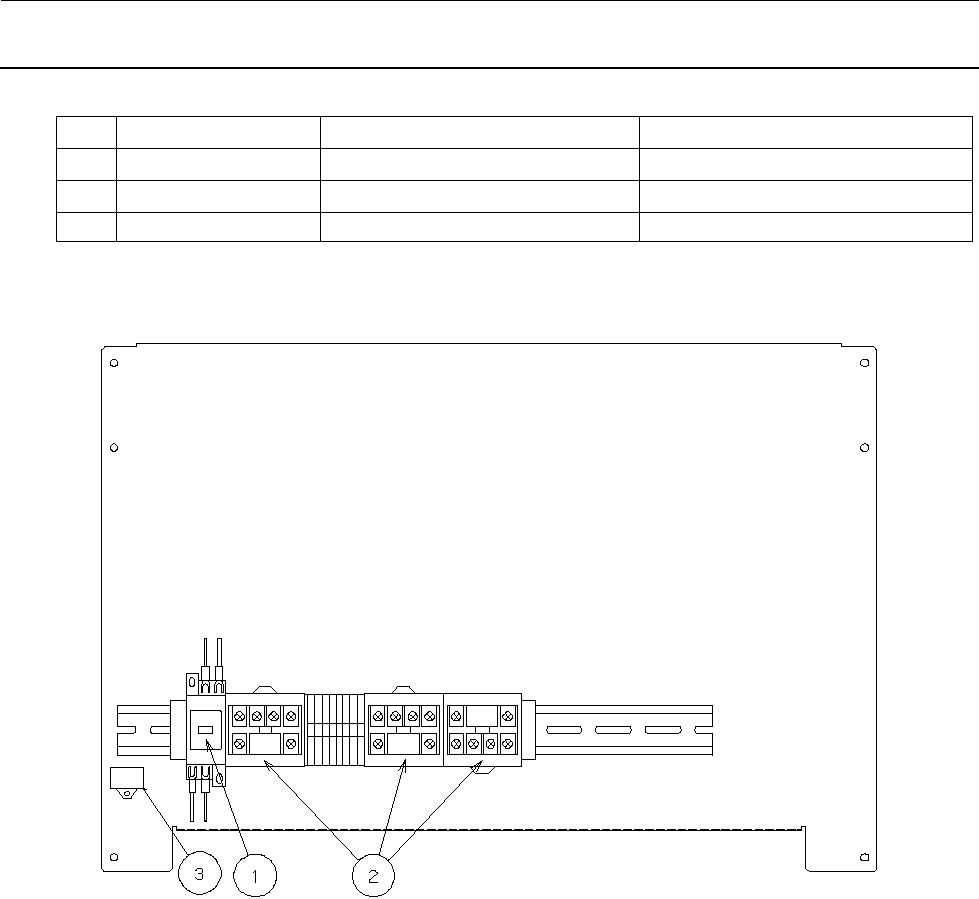

维修调整要领书
3-2
No.
货号
品名
备注
1
HB001400000
继电器
2
HB001420000
继电器
3
40049516
SURGE ABSORBER ASM

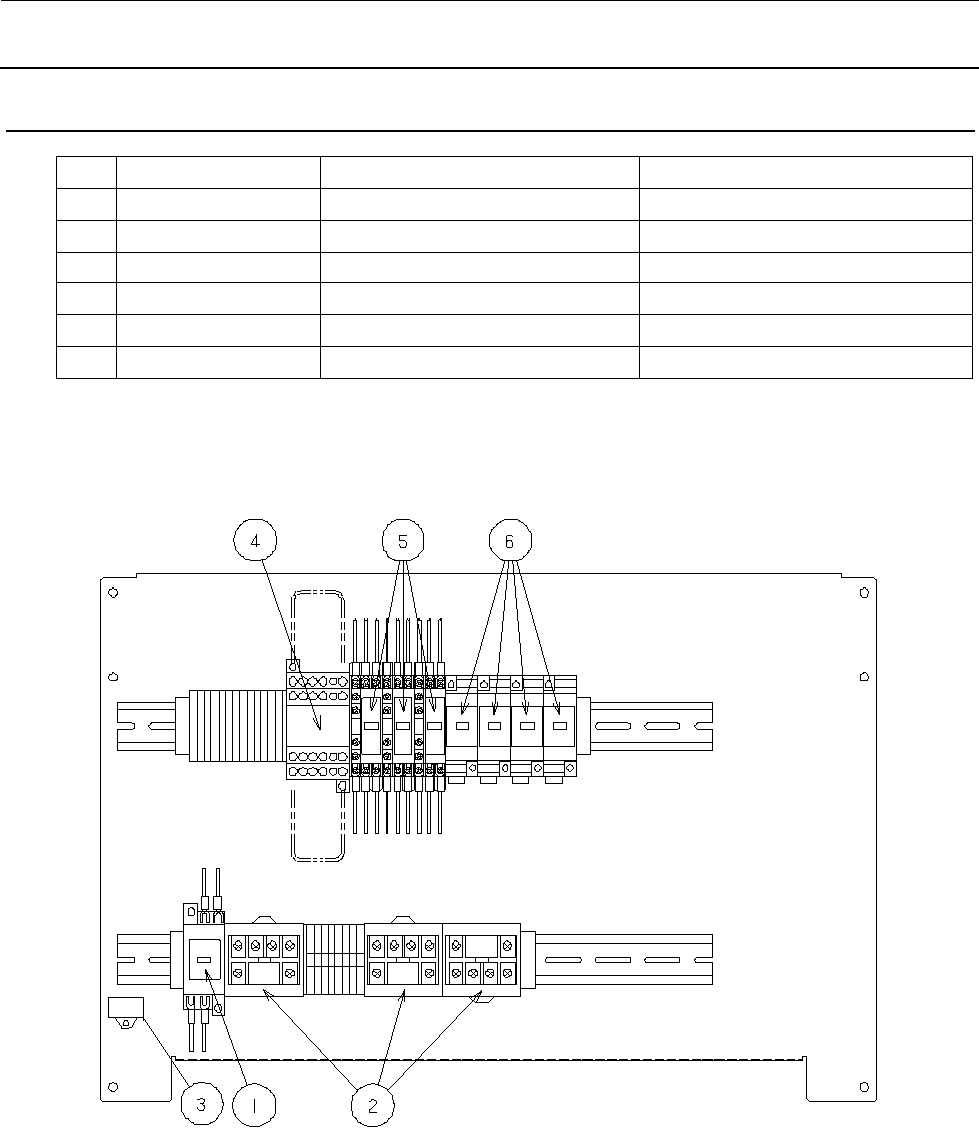

维修调整要领书
3-3
3-2. 电气部分布置图（CE 机规格）
No.
货号
品名
备注
1
HB001400000
继电器
2
HB001420000
继电器
3
40049516
SURGE ABSORBER ASM
4
HB001430000
安全继电器装置
5
HB001390000
安全继电器
6
E9641040000
继电器
