维修调整要领书 3-8 3- 7. 风扇电动机的更换 请卸下 FRONT CO VER L ①，更换风扇电动机②。 ② FAN MOTER ASM （货号： 40049505 ） A 向视
维修调整要领书
3-7
3-6. 电源灯的更换
按压插座部①的 A 部卡爪（两侧）予以拆下。
取下环②后拆下镜头部分③。
①、②、③POWER LAMP CABLE ASM（货号：40049504）
<TR5DNR>
<TR5DNX>
维修调整要领书
3-8
3-7. 风扇电动机的更换
请卸下 FRONT COVER L①，更换风扇电动机②。
②FAN MOTER ASM（货号：40049505）
A
向视
维修调整要领书
3-9

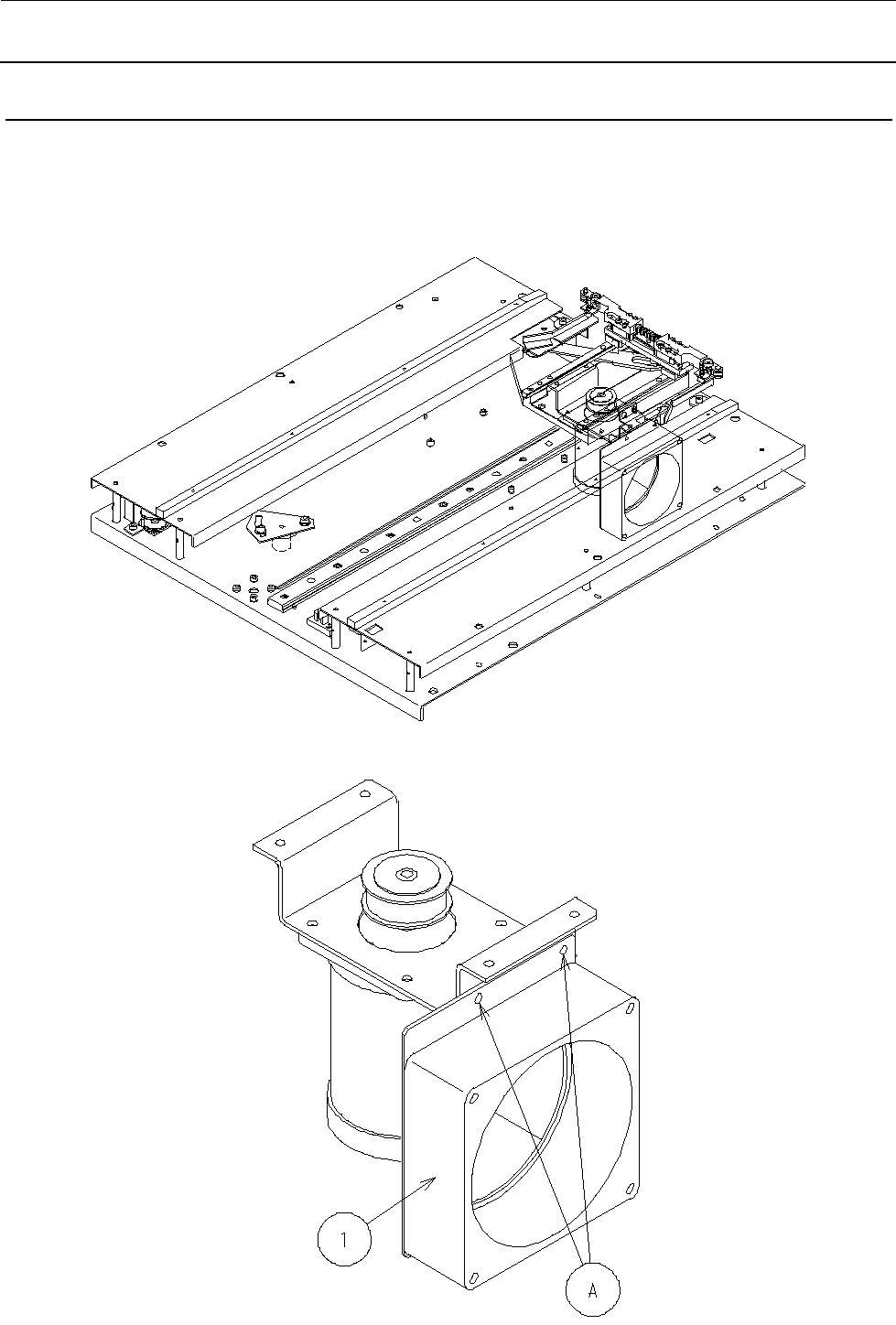

3-8. Y 装置风扇电动机的更换
请取下 A 的 2 个螺丝，把风扇电动机①连同托架一起卸下，更换风扇电动机①。
①FAN MOTOR ASM（货号：40049505）
