维修调整要领书 3- 12 DI PSW 1 ：设定规格 1 1 ON ：机型判別 2 OFF ：机型判別 3 ON ：机型判別 4 OFF ：机型判別 5 OFF ：写入 FLASH 引导程序 6 OFF ：強制下载程序 7 OFF ：元件立碑检知 10.5mm 无效 通常是 OF F 固定 8 OFF ：元件立碑检知 23 .5 mm 无效 通常是 OFF 固定 DIPSW 2 ：设定规格 2 1 OFF ： TR6/TR5 机型选…
维修调整要领书
3-11
DIPSW4：电路板图面和功能的修订版
1 ※3：P_REV_0
2 ※3：P_REV_1
3 ※3：P_REV_2
4 ※3：P_REV_3
5 ※3：F_REV_0
6 ※3：F_REV_1
7 ※3：F_REV_2
8 ※3：F_REV_3
DIPSW5：备用
1 ※2：RFID
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用

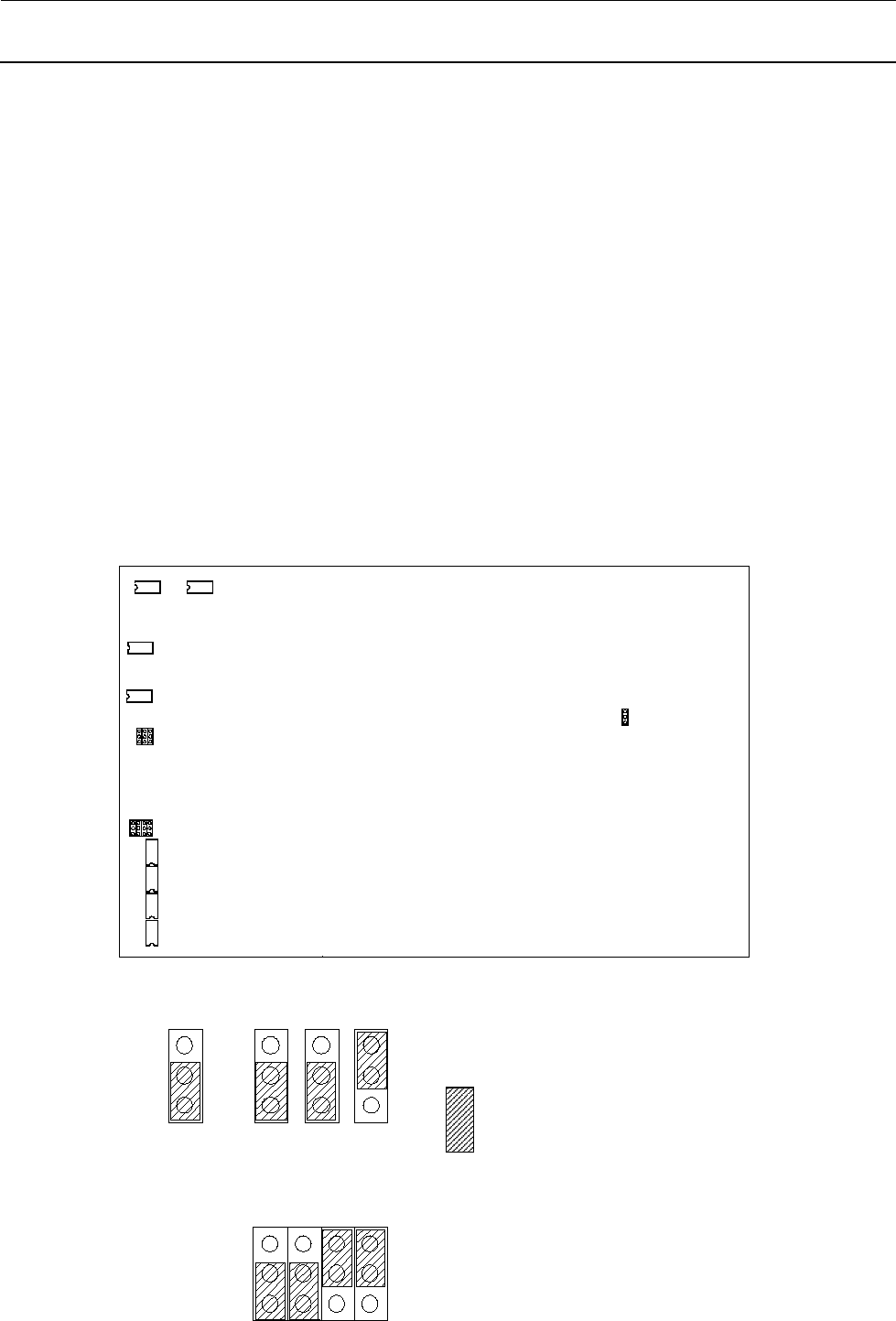

（2）设定跨接，设定指拨开关 -40095838 40137758－
电路板上的 DIPSW 跨接位置 平面图
1
7
6
4
W1
W5
3
1
3
10
12
9
1
3
1
3
W3W4
1
3
W2
插入部位
※
1.
已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
※2. 请确认装置的规格后再设定。
※3. 在电路板的出厂阶段已设定好，所以不需要改变。
DIPSW2
DIPSW3
DIPSW4
DIPSW5
W5
W1,W3,W4
DIPSW8
DIPSW7
DIPSW6
DIPSW1
W2
维修调整要领书
3-12
DIPSW1：设定规格 1
1 ON ：机型判別
2 OFF：机型判別
3 ON ：机型判別
4 OFF：机型判別
5 OFF：写入 FLASH 引导程序
6 OFF：強制下载程序
7 OFF：元件立碑检知 10.5mm 无效 通常是 OFF 固定
8 OFF：元件立碑检知 23.5mm 无效 通常是 OFF 固定
DIPSW2：设定规格 2
1 OFF：TR6/TR5 机型选择
2 ON：D/S 机型选择
3 ※2：选择语种 ON：英语 OFF：日本语
4 OFF：通常是 OFF 固定
5 ON：适用于元件立碑检知 35mm 通常是 ON 固定
6 ON：WDT
7 OFF：极限信号的无效化
8 OFF：贴片机护罩打开的有效/无效
DIPSW3：设定选配件
1 ※2：低速 2 模式 ON/OFF
2 ※2：元件用尽显示 BOX ON/OFF
3 ON：托盘误插入防止功能
4 OFF：检查传送 ON/OFF
5 OFF：传送部自动调整宽度 ON/OFF
6 OFF：可适用 EX 尺寸电路板 ON/OFF
7 OFF※5：闪速存储卡启动模式
8 OFF：信号塔 2 指示灯 ON/OFF
DIPSW4：电路板图面和功能的修订版
1 ※3：P_REV_0
2 ※3：P_REV_1
3 ※3：P_REV_2
4 ※3：P_REV_3
5 ※3：F_REV_0
6 ※3：F_REV_1
7 ※3：F_REV_2
8 ※3：F_REV_3
DIPSW5：备用
1 ※2：RFID
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 OFF：通常是 OFF 固定

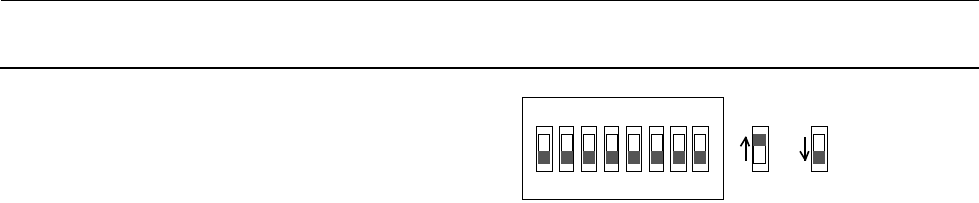

1
2
3
4
5
6
7
8
O
N
ON OFF
DIPSW
的
ON/OFF
※
1.
已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
※2. 请确认装置的规格后再设定。
※3. 在电路板的出厂阶段已设定好，所以不需要改变。
*5 请仅在 40137758 的情况下被设置为 ON。
其他请设置为 OFF。
维修调整要领书
3-13
DIPSW6：备用
1 ※5：备用
2 ※5：备用
3 ※5：备用
4 ※5：备用
5 ※5：备用
6 ※5：备用
7 ※5：备用
8 OFF：通常是 OFF 固定
DIPSW7：备用
1 ※5：备用
2 ※5：备用
3 ※5：备用
4 ※5：备用
5 ※5：备用
6 ※5：备用
7 ※5：备用
8 OFF：通常是 OFF 固定
DIPSW8：备用
1 ※5：备用
2 ※5：备用
3 ※5：备用
4 ※5：备用
5 ※5：备用
6 ※5：备用
7 ※5：备用
8 OFF
：通常是 OFF 固定
*4. 已根据客户定制等软件的规格进行了设定。
关于如何设定请各别确认。
