维修调整要领书 3- 27 CN1 ： CN2 CN3 ： SCN PCB CN4 ： SCN PCB CN5 ： SCN PCB CN6 ： SCN PCB CN7 ： PSU CN9 ： HOD BOX CN10 ： TRAY LED PCB(OP) CN11 ： CN12 ： CN13 ： CN14 ： Z RESISTANCE 、 RLY3 、 RLY5 CN15 ： RLY2 CN16 ： CN17 ： ZM DRIVER C…
维修调整要领书
3-26

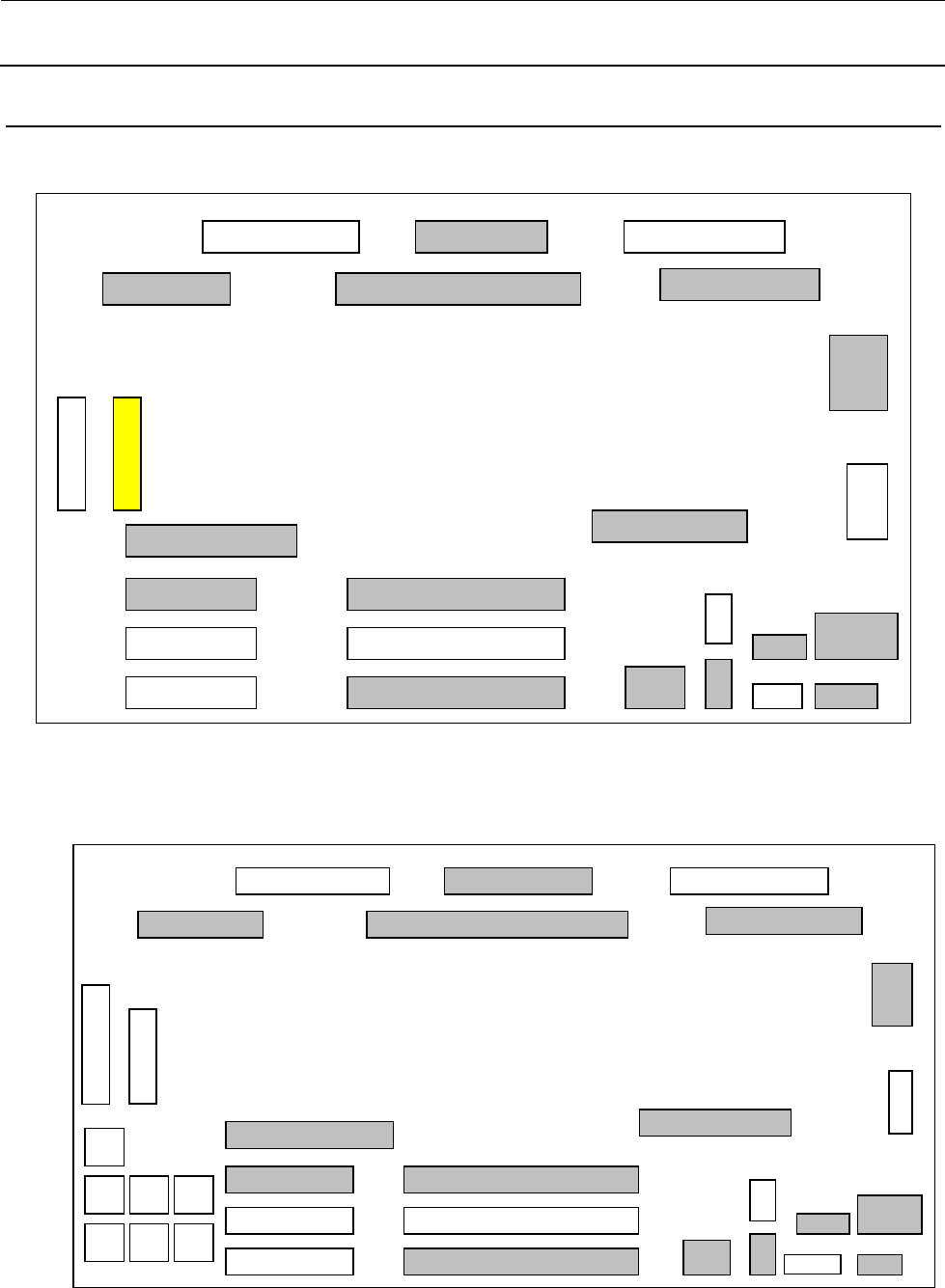

3-13. TR5DNX MAIN PCB 连接器的插入位置
・40095838
・40169059
CN4
CN1
CN6
CN2
CN5
CN3
CN10
CN21
CN16
CN11
CN22
CN12
CN17
CN9
CN23
CN18
CN13
CN19
CN20
CN15
CN14
CN129
CN7
CN232
CN422
CN4
CN1
CN6
CN2
CN5
CN3
CN10
CN21
CN16
CN11
CN22
CN12
CN17
CN9
CN23
CN1
CN1
CN19
CN2
CN15
CN14
CN129
CN7
CN232
CN422
CN
24
CN
25
CN
27
CN
26
CN
29
CN
30
CN
28
维修调整要领书
3-27
CN1：
CN2
CN3：SCN PCB
CN4：SCN PCB
CN5：SCN PCB
CN6：SCN PCB
CN7：PSU
CN9：HOD BOX
CN10：TRAY LED PCB(OP)
CN11：
CN12：
CN13：
CN14：Z RESISTANCE、RLY3、RLY5
CN15：RLY2
CN16：
CN17：ZM DRIVER
CN18：ZM BRAKE
CN19：
CN20：RLY1
CN21：Y DRIVER
CN22：I/F CABLE
CN23：SLOW PCB(OP)
CN24：
CN25：
CN26：
CN27：
CN28：
CN29：
CN30：
CN129：
CN232：
CN422：I/F CABLE
（KE-3020/3020R/3010/3020V/3020VR/
3010A/3020VA/3020VRA 接続時）
维修调整要领书
3-28
3-14. SCN PCB 连接器的插入位置
CN1: MAIN PCB
CN2:
CN3: Y FAN MOTOR
CN4:
CN5: MAIN PCB
CN6: ZN ORG/LMT- SENS
CN7: DOOR M OPEN
CN8: MAIN PCB
CN9: STK M EMPTY LAMP
CN10:
CN11: DOOR M LOCK SENS
CN12: MAIN PCB
CN13: DOOR S OPEN SENS
CN14: DOOR S LOCK SENS
CN15: DOOR M LOCK ON (SV)
CN16: DOOR S LOCK ON (SV)
CN17:
CN18: TRAY HLD SV
CN19: SHT OPEN SV
CN20: SLOW PCB (OP)
CN21: STK CLAMP SV
CN22: CG SW SV
CN23:
CN24: ZM LMT+ SENS
CN25:
CN26:
CN27: CG SW SV
CN28:
CN29: Y LMT+ SENS
CN30: STK M SUPPLY SW
CN31:
CN32:
CN33: Y ORG/LMT- SENS
CN34: STK S SUPPLY SW
CN35:
CN36:
CN37:
CN38:
CN39:
CN40: EMG SW
CN41:
CN42: TRAY HLD/RLS R SENS
CN43: TRAY SENS+
CN44: SHT OPEN/CLOSE SENS
CN45: STK M SET SENS
CN46: STK M MIS SET SENS (UPPER)
CN47: CMPNT 10.5/23.5 R SENS
CN48:
CN49: Y SHUNT SENS
CN50: TRAY SENS-
CN51: TRAY HLD/RLS L SENS
CN52: CG L IN SENS
CN53: STK SET SENS
CN54: STK S MIS SET SENS (UPPER)
CN55: STK S SET SENS
CN56: STK M MIS SET SENS (LOWER)
CN57: CMPNT 10.5/23.5 L SENS
CN58:
CN59: STK CLAMP L/R SEMS
CN60: CG R IN SENS
CN61: FLOOR SENS
CN62: STK S MIS SET SENS (LOWER)
CN62
CN61
CN60
CN59
CN58
CN57
CN56
CN55
CN54
CN53
CN52
CN51
CN50
CN49
CN48
CN47
CN46
CN45
CN41
CN42
CN43
CN44
CN40
CN39
CN38
CN37
CN36
CN35
CN34
CN33
CN32
CN31
CN30
CN29
CN28
CN5-5S
CN5-6D
CN5-6S
CN5-5D
CN23
CN13
CN10
CN6
CN7
CN11
CN14
CN24
CN25
CN26
CN15
CN27
CN16
CN17
CN18 CN19 CN20 CN21 CN22
CN12
CN8
CN9
CN2
CN3
CN4
CN1
