维修调整要领书
4-8

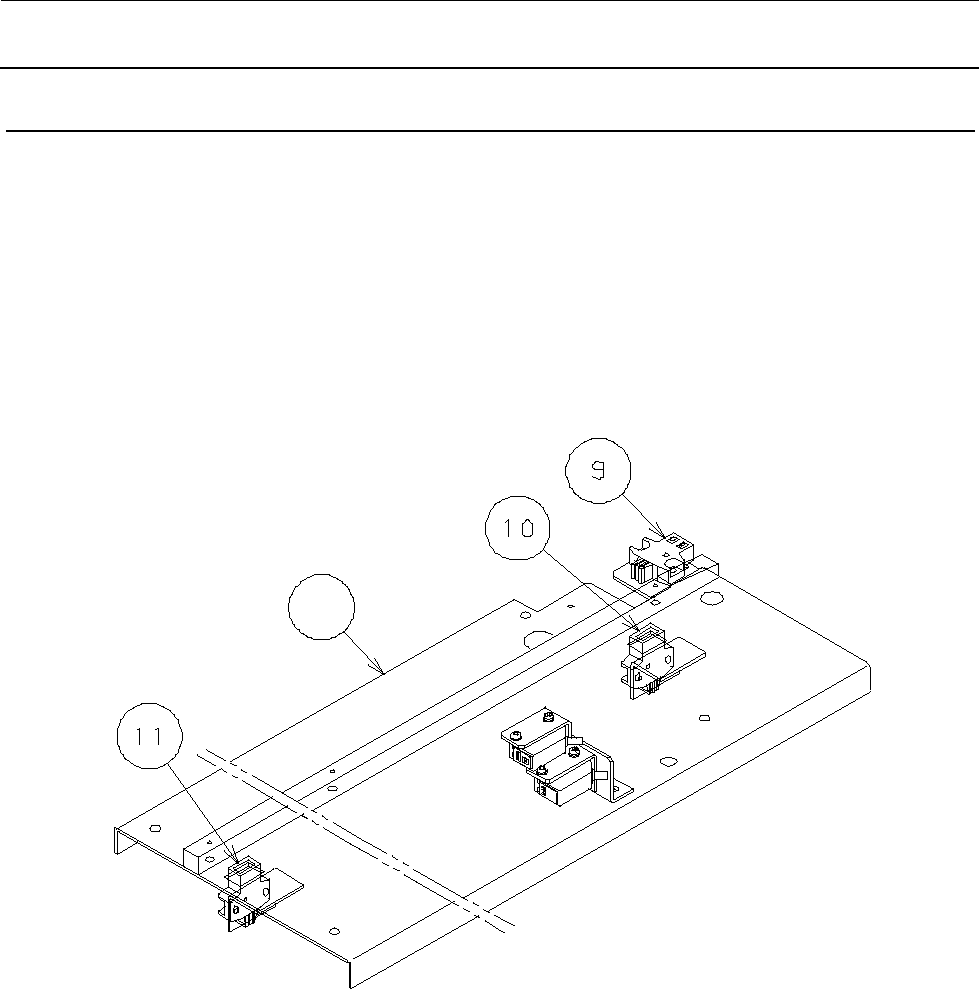

4-7. 托盘检测传感器的更换
请卸下 Y 工作台（a），更换各个托盘检测传感器。
⑨托盘扫描传感器（货号：HD000900000）
⑩托盘检测传感器 正向（货号：HD000900000）
⑪托盘检测传感器 负向（货号：HD000900000）
a
维修调整要领书
4-9

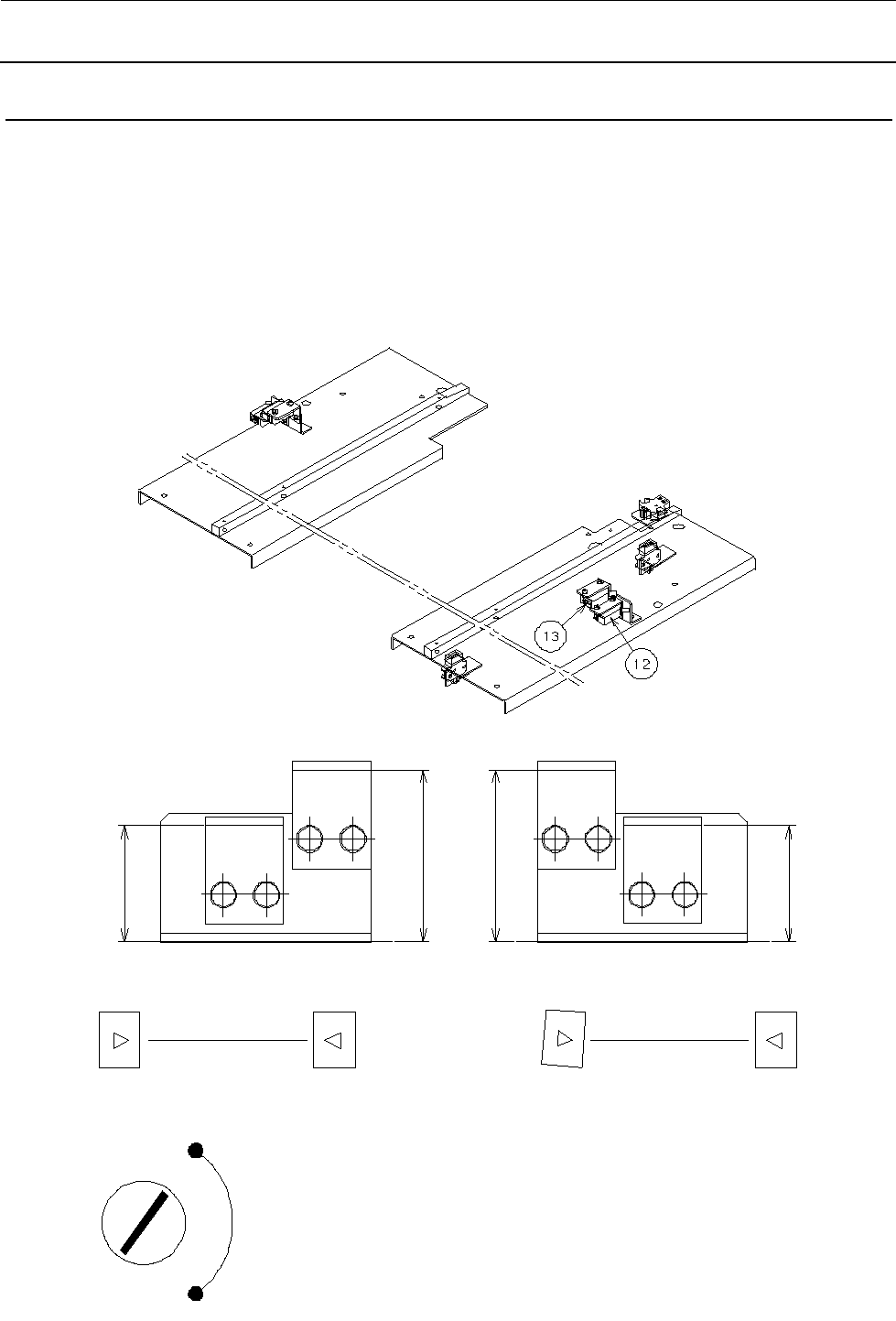

4-8. 元件立碑传感器的更换及调整
4-8-1. 元件立碑传感器的更换
请拆下传感器止动螺丝，更换传感器。
传感器的托架在出厂时已组装为下图尺寸，更换传感器时请不要移动。
⑫CMPNT SENSOR R ASM（货号：40049597、40152826※1）
⑬CMPNT SENSOR L ASM（货号：40049599、40152827※1）
组装时要用视线看准传感器的光轴对合。
请将受光侧传感器的切换开关置于 L.ON。
26.9±0.2
26.9±0.2
39.9±0.2
39.9±0.2
OK
NG
L. ON
D. ON
※1 适用于下述版本以后
TR5DNR : Rev.E
TR5DNX : Rev.D
维修调整要领书
4-10

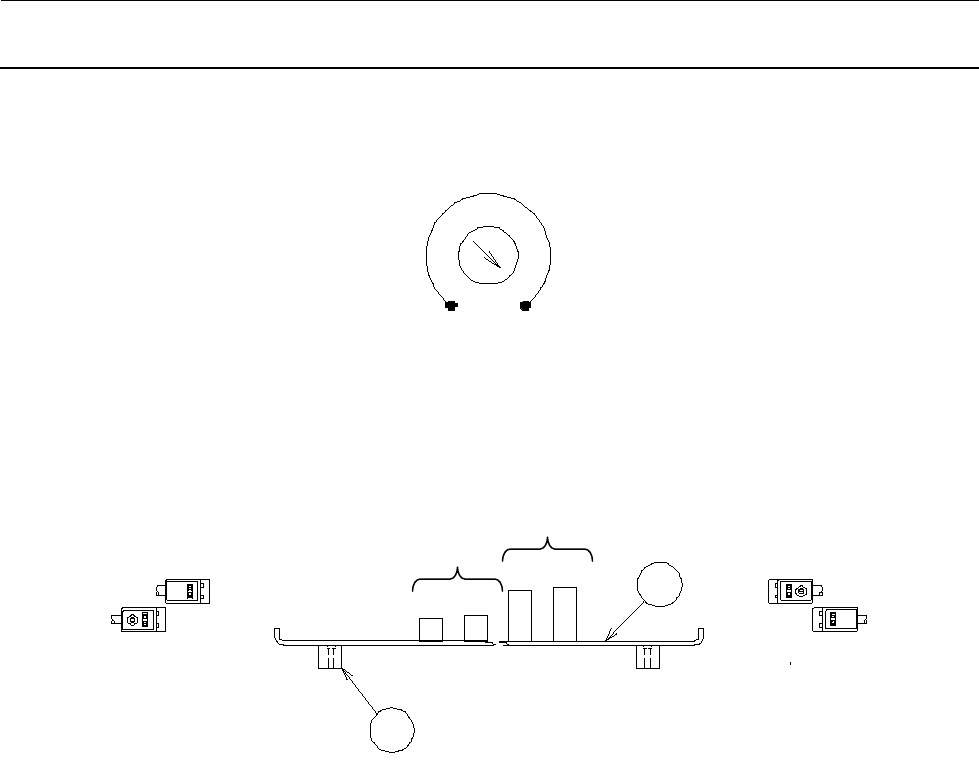

4-8-2. 元件立碑传感器的调整
请把投光侧的光量调节旋钮旋到 MAX。
请将托盘（b）放到托盘座板导轨（a）上，确认在其上面放置 10mm（上侧传感器为 23mm）的调整
块等时，受光侧的红色 LED、绿色 LED 均亮灯，放置 11mm（上侧传感器为 24mm）的调整块等时
只有绿色 LED 亮灯。
min
MAX
受光
投光
受光
投光
下侧
传感器
10
11
23
24
OFF
ON
OFF
ON
上侧
传感器
a
b
