维修调整要领书
4-10
4-8-2. 元件立碑传感器的调整
请把投光侧的光量调节旋钮旋到 MAX。
请将托盘（b）放到托盘座板导轨（a）上，确认在其上面放置 10mm（上侧传感器为 23mm）的调整
块等时，受光侧的红色 LED、绿色 LED 均亮灯，放置 11mm（上侧传感器为 24mm）的调整块等时
只有绿色 LED 亮灯。
min
MAX
受光
投光
受光
投光
下侧
传感器
10
11
23
24
OFF
ON
OFF
ON
上侧
传感器
a
b
维修调整要领书
4-11
下述版本以后的机器由于元件立碑传感器停止生产，传感器的调整方法已经改变。
TR5DNR : Rev.E
TR5DNX : Rev.D
对于上述版本以后的机器，请进行下述调整。
按住按钮(约 2 秒钟)，直至橙色灯快速闪烁，再放手。
把标准托盘座板放在托盘座板导轨上，在各层放置 OFF 侧之高度的块规等，在此状态下按住按钮(约 2 秒
钟)，直至双方颜色灯快速闪烁，再放手。
放置 ON 侧之高度的块规等，在此状态下短时间按按钮。
自动转到常规动作。
调整到此结束。
※如果持续闪烁，请恢复到出厂状态(最大灵敏度)设置，再次进行确认。
出厂时灵敏度设置(最大灵敏度设置)
持续按住，直至绿色灯快速闪烁(约 10Hz)。(约 7 秒钟)
自动转到常规动作。
维修调整要领书
4-12

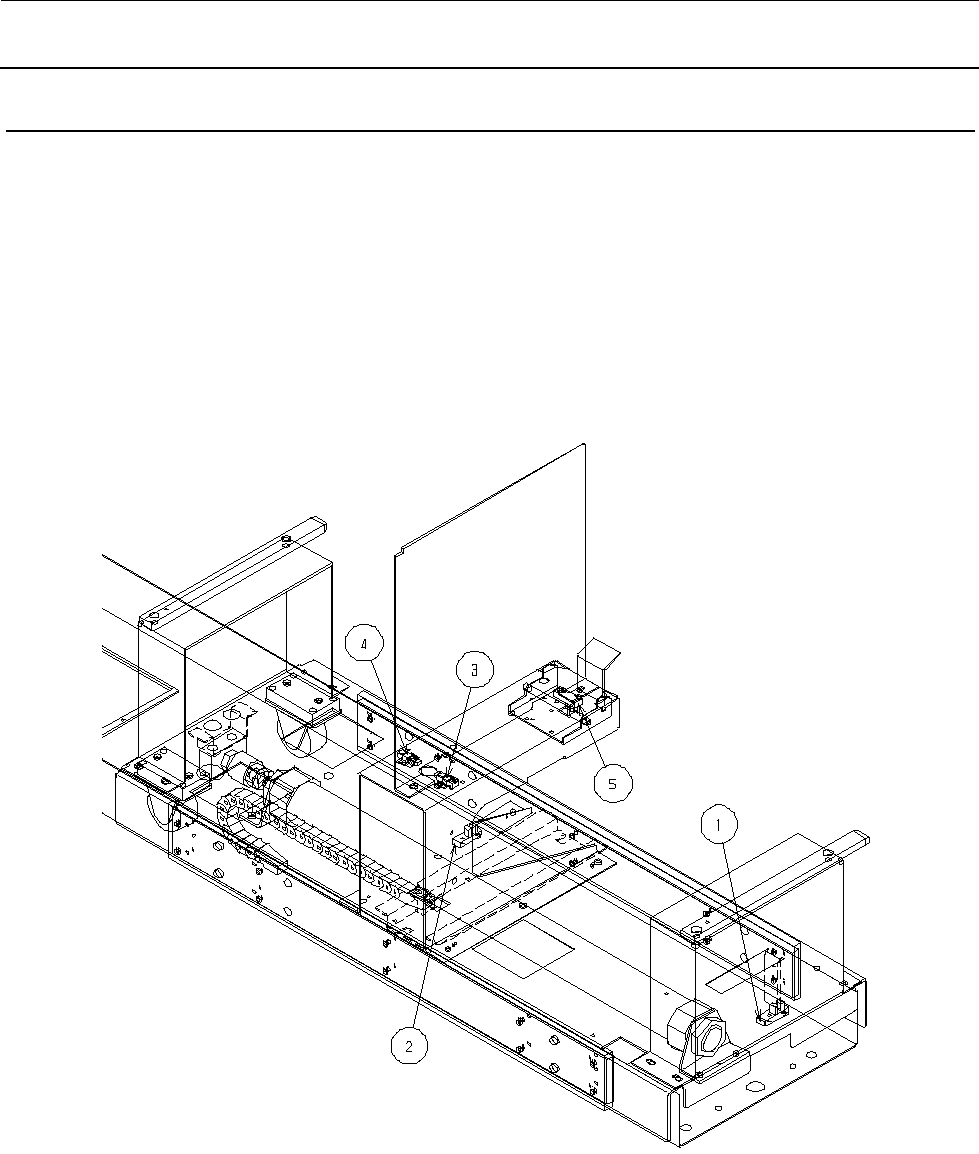

4-9. CG 装置传感器配置图
①滑台位置传感器 R（OJ-JK02-N47）（货号：HD001710000）
②滑台位置传感器 L（OJ-JK02-N47）（货号：HD001710000）
③STK M SET SENSOR CABLE 3 ASM（货号：40049530）
④STK S SET SENSOR CABLE 3 ASM（货号：40049533）
⑤叠盘箱安装传感器（OJ-JK02-N47）（货号：HD001710000）
