维修调整要领书 4- 14 4- 11. 叠盘箱有无传感器的更换 请更换检测有无叠盘箱的传感器。 安装位置要按照下图的尺寸。 ③ STK M SET SENSOR CABL E 3 ASM （货号： 40049530 ） ④ STK S SET SENSOR CABLE 3 ASM （货号： 40049533 ） 7.2±0.2 7.2±0.2
维修调整要领书
4-13
4-10. 滑台位置传感器的更换
请将 CG 滑台向右侧靠，再更换传感器。
要更换 L 侧的传感器②时，请利用 Z JOG 将 Z 轴向上移动之后再更换。
①滑台位置传感器 R（OJ-JK02-N47）（货号：HD001710000）
②滑台位置传感器 L（OJ-JK02-N47）（货号：HD001710000）
维修调整要领书
4-14

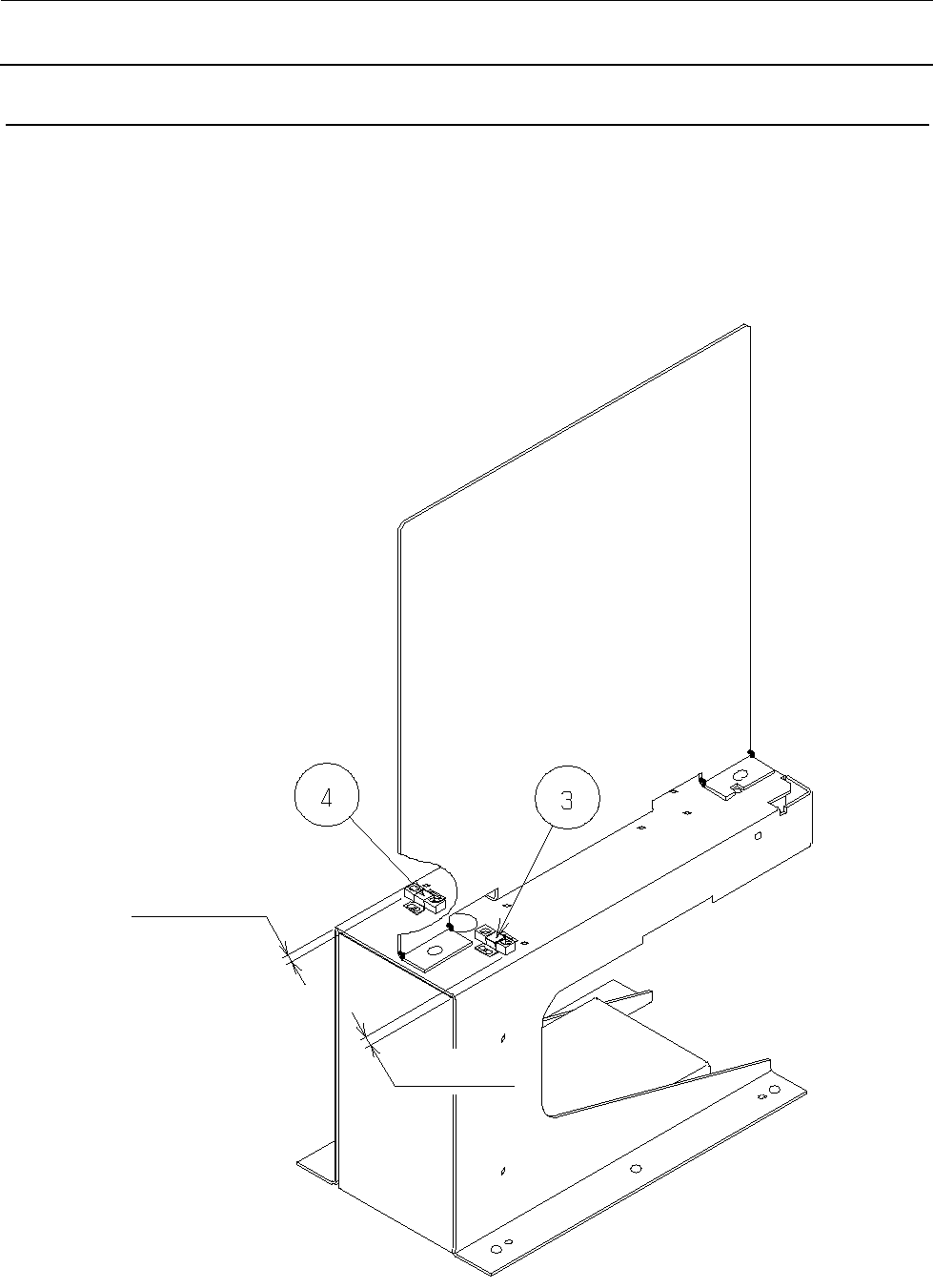

4-11. 叠盘箱有无传感器的更换
请更换检测有无叠盘箱的传感器。
安装位置要按照下图的尺寸。
③STK M SET SENSOR CABLE 3 ASM（货号：40049530）
④STK S SET SENSOR CABLE 3 ASM（货号：40049533）
7.2±0.2
7.2±0.2
维修调整要领书
4-15

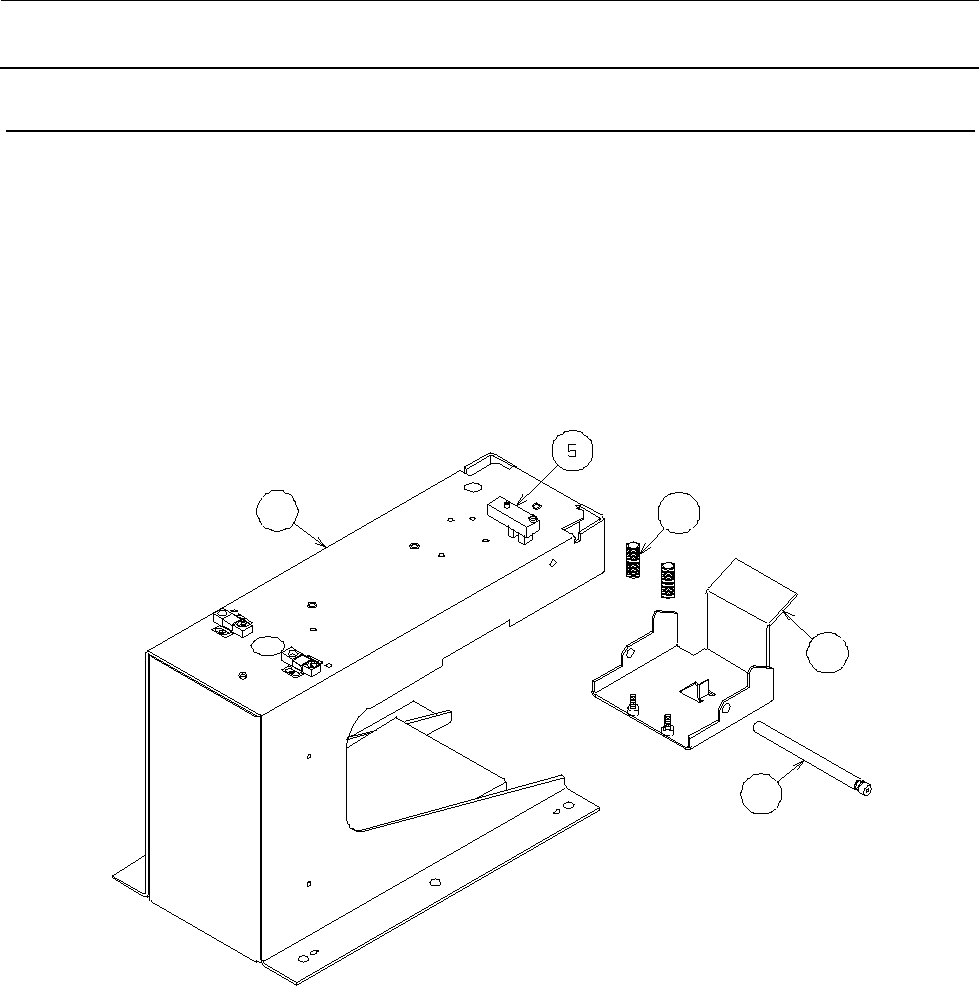

4-12. 叠盘箱安装传感器的更换
安装在 ST 滑台 M（a）的里侧。
请拆下用来固定 ST 安装手柄 SH（b）两端的螺丝，卸下 ST 安装手柄（c）和 ST 安装手柄 SP（d），
更换传感器。
⑤光电断路器 叠盘箱安装传感器（货号：HD001710000）
a
b
c
d
