维修调整要领书 4- 17 4- 14. 门锁定传感器的更换 请更换门锁定传感器。 ①门锁定 主侧（货号： HD00057000A ） ②门锁定 副侧（货号： HD00057000A ）
维修调整要领书
4-16

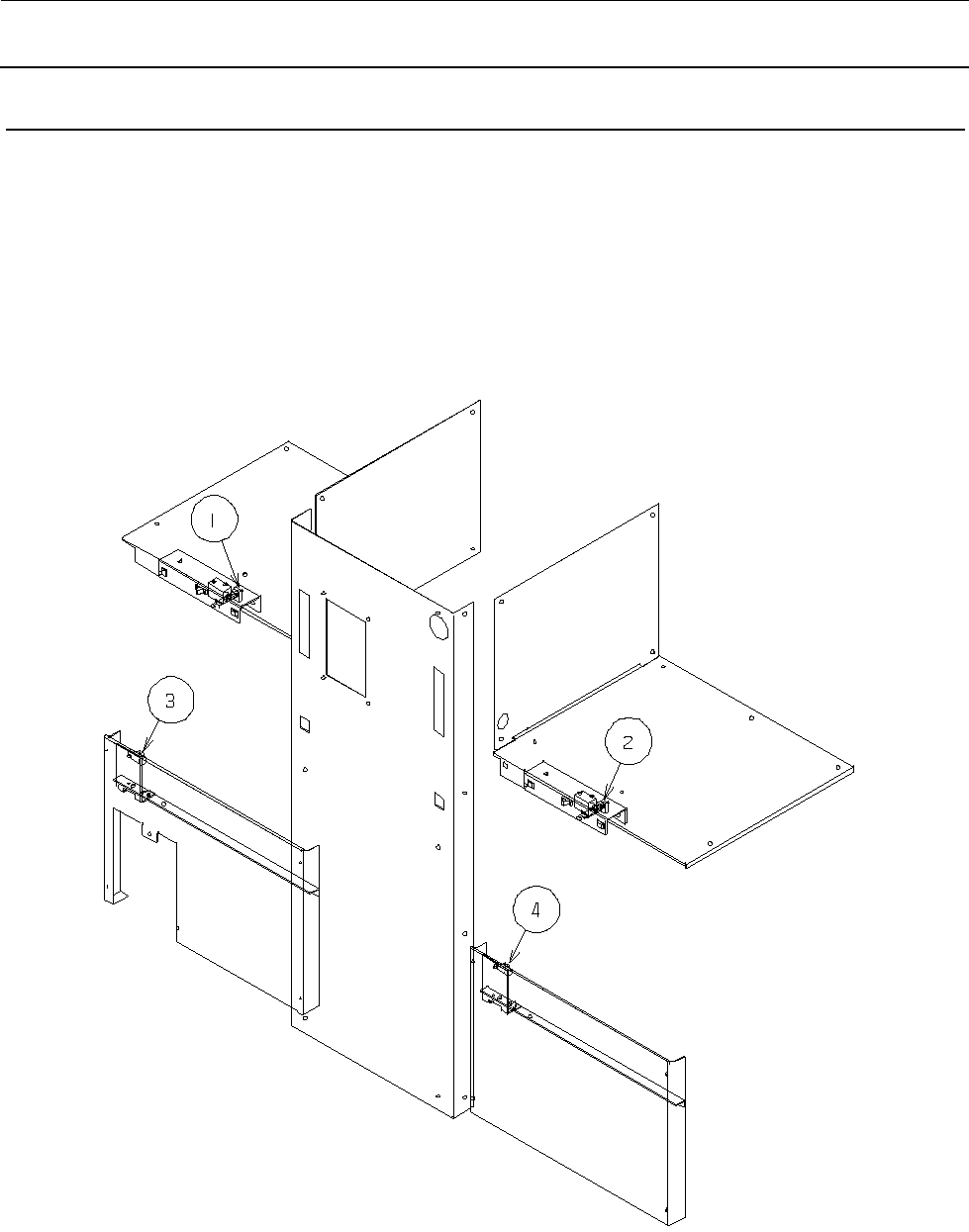

4-13. 门装置传感器配置图
①门锁定 主侧（货号：HD00057000A）
②门锁定 副侧（货号：HD00057000A）
③门传感器 主侧（货号：HD001710000）
④门传感器 副侧（货号：HD001710000）
维修调整要领书
4-17

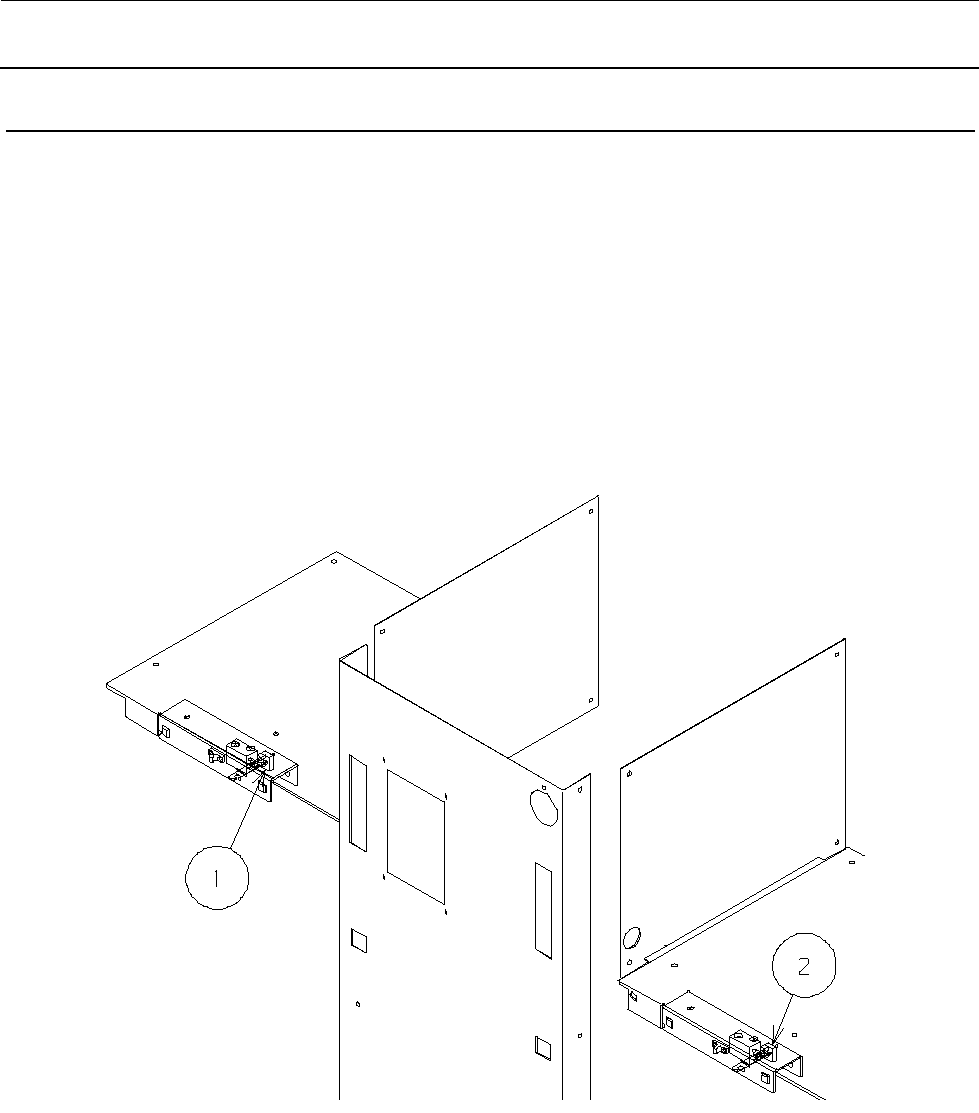

4-14. 门锁定传感器的更换
请更换门锁定传感器。
①门锁定 主侧（货号：HD00057000A）
②门锁定 副侧（货号：HD00057000A）
维修调整要领书
4-18
4-15. 门开闭传感器的更换
请更换门传感器。
如果是连同门传感器托架（a）一起拆下的，更换后请调整托架位置，使得关门时传感器会可靠地变
为 ON。
③门传感器 主侧（货号：HD001710000）
④门传感器 副侧（货号：HD001710000）
a
