维修调整要领书 5-1 5. 电动机的更换及调整 5- 1. 电动机配置图 ① Z 电动机（货号： 40045703 ） ② Y 电动机（货号： 40045060 ）
维修调整要领书
4-21
天线与标签的调节
更换天线后，请按照下图所示调节天线的位置。
请在测试模式的『堆垛机切换』时，在左右的各停止位置实施调节。
左右移动 CG 单元时，请注意天线单元和安装天线单元的螺丝与堆垛机、传感器、Z 单元不要发生碰
撞。
传感器标签
托盘随堆垛机晃动左右移动时，请调节「螺
丝 F」，使晃动的行程中心和天线的标记中
心，能够与最上层的托盘和最下层的托盘对
应上。
同时，请用「螺丝 G」调节传感器标签与天
线的上下方向位置。
托盘随堆垛机晃动前后移动
时，请调节「螺丝 E」，使
传感器标签与天线的间隙 A
在 2～6mm 范围内。
维修调整要领书
5-1
5.
电动机的更换及调整
5-1. 电动机配置图
①Z 电动机（货号：40045703）
②Y 电动机（货号：40045060）
维修调整要领书
5-2

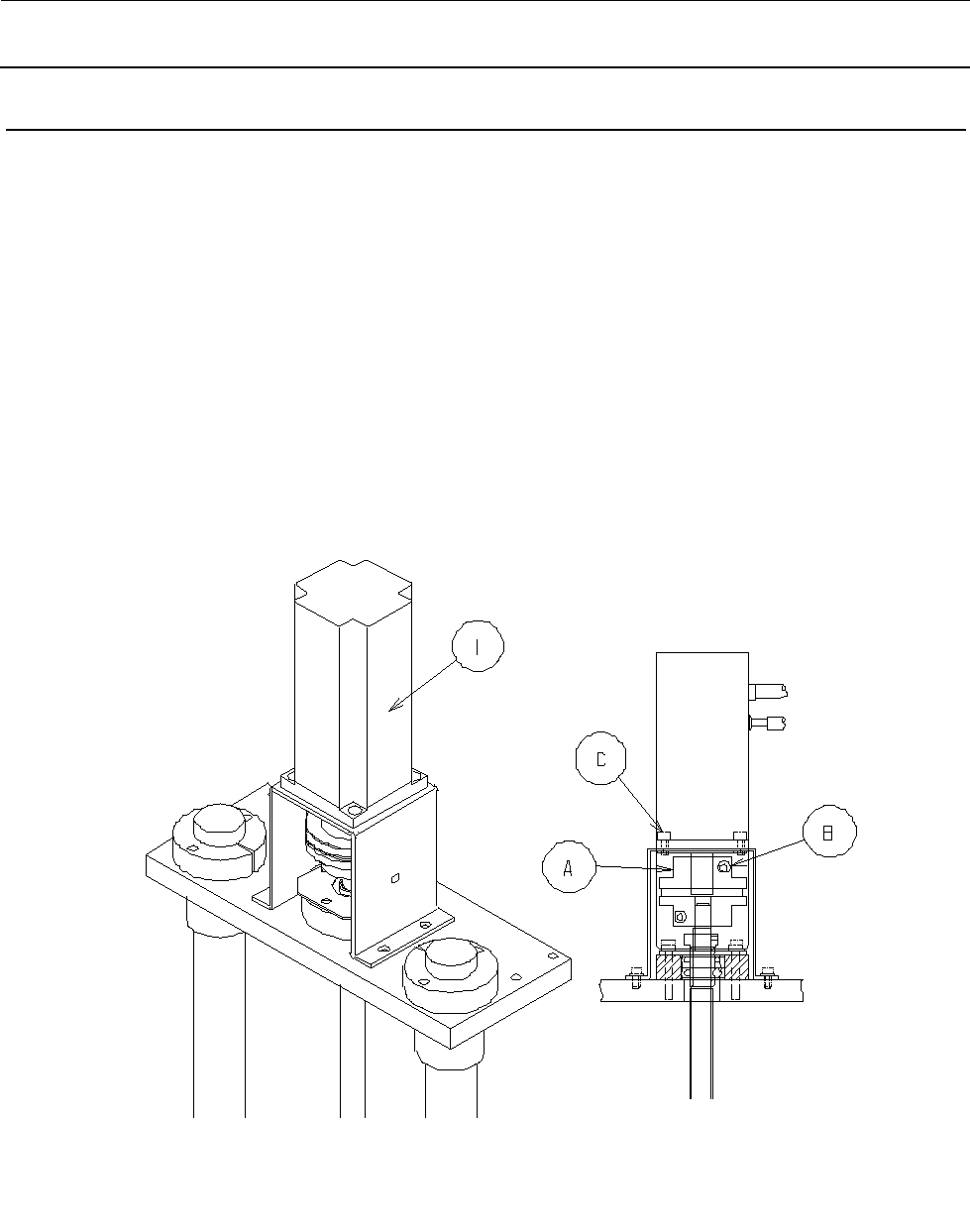

5-2. Z 轴电动机的更换
请确认 CG 装置位于主侧或副侧，然后再进行作业。
拆下 REAR COVER CT，更换电动机。
用手按住联轴节（A），将止动螺丝（B）渐渐地松开。
止动螺丝（B）松开后 Z 轴会降下，故请用手按住联轴节（A），同时渐渐地下降 Z 轴。
拆下电动机安装螺丝（C），剪断用来固定电动机线束的束线箍，再卸下电动机。
请松开与电动机连接的线束之连接器部的螺丝，更换电动机。
（编码器线束：螺丝 4 个，制动器线束：螺丝 2 个，电动机线束：螺丝 4 个）
①Z 电动机（货号：40045703）
