维修调整要领书
7-2

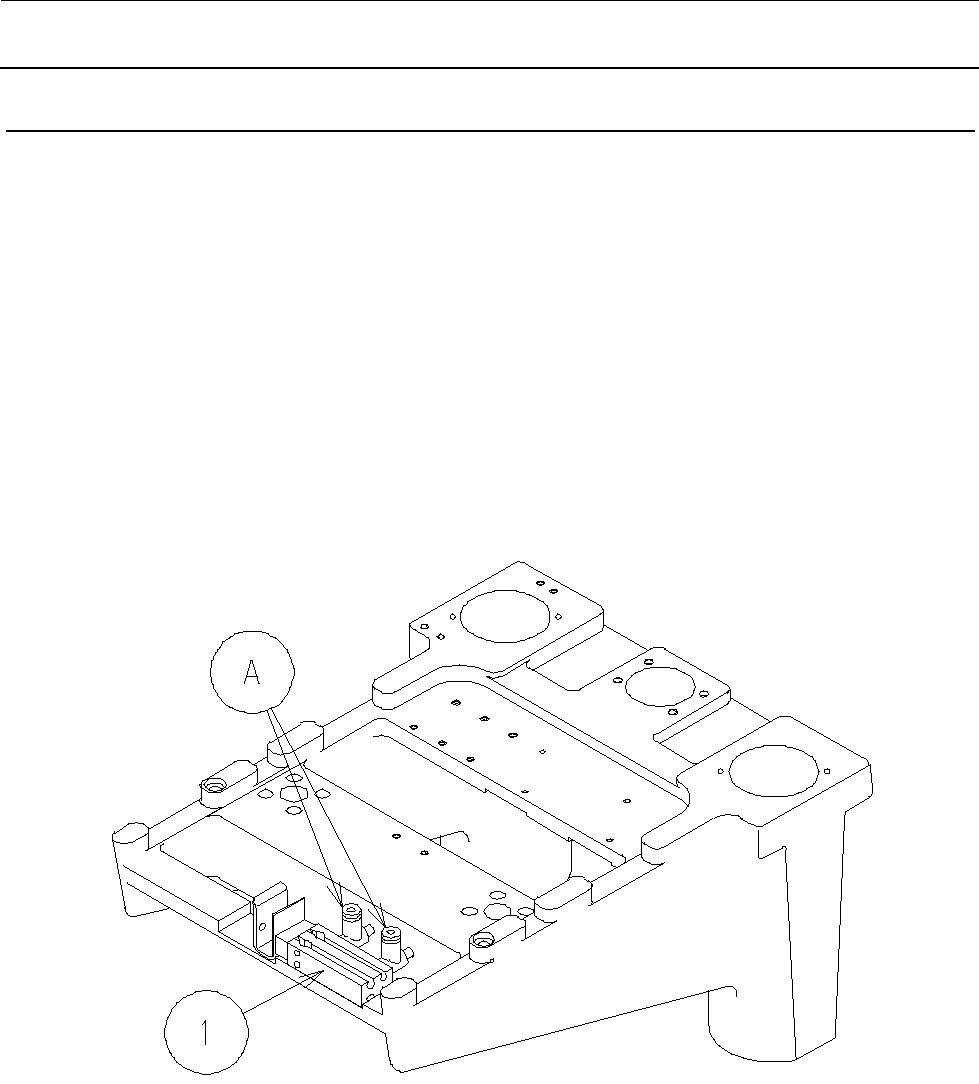

7-2. 闸门气缸的更换及调整
请利用调试模式的“Z JOG”移动 Z 轴，使气缸移到容易更换的位置。
请更换闸门气缸①。
更换气缸后，请进行速度控制器的调整。
请选择调试模式的[Shutter]，调整闸门的动作时间。
打开时间为：75～85ms，关闭时间为：85ms。
※调整关闭时间时，要先靠到 75mm（75→85 的切換部）再进行调整。
注）速度控制器的调整请在 Z 轴上安装了叠盘箱的状态下进行。
①闸门气缸（货号：PA0602003B0）
维修调整要领书
7-3
7-3. 回转式锁紧气缸的更换及调整
请利用调试模式的“Z JOG”移动 Z 轴，使气缸移到容易更换的位置。
请拆下锁紧臂（A），更换回转式锁紧气缸组件②、③。
更换后，请进行第 4-3 节所述的传感器调整及速度控制器的调整。
②回转式锁紧气缸组件（货号：40049571）
STK CLAMP L SENSOR ASM
③回转式锁紧气缸组件（货号：40049572)
STK CLAMP R SENSOR ASM
维修调整要领书
7-4

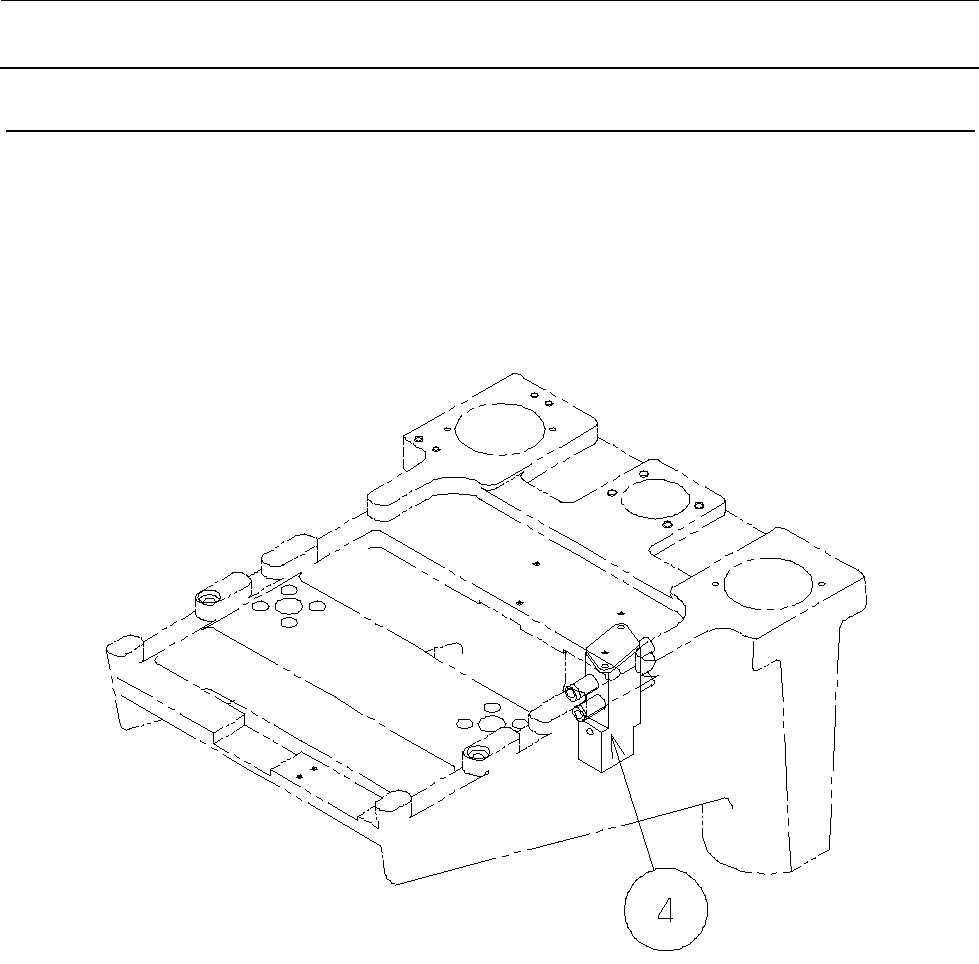

7-4. 闸门阀的更换
请更换闸门阀。
④闸门阀（货号：40049561）
