PTS-XP242E-05JE - 第109页
97
CONVEYOR(QC) 2/
コンベア(QC) 2/
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
73 DNAJ3010 1 BKT
ＢＫＴ
FE XP-242E
74 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE XP-242E
75 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE XP-242E
76 DNAJ3020 1 SPACER
スペーサ
FE XP-242E
76.1 H5281A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X025 FE XP-242E
76.2 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M- 3-L FE XP-242E
77 DNQC1280 1 BKT, SENSOR
ＢＫＴ センサ
FE Right to left Board Flow
78 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE Right to left Board Flow
79 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE Right to left Board Flow
80 W1042A 2 WASHER, FLAT
ワッシャ 平
4W- 3 FE Right to left Board Flow
96
97

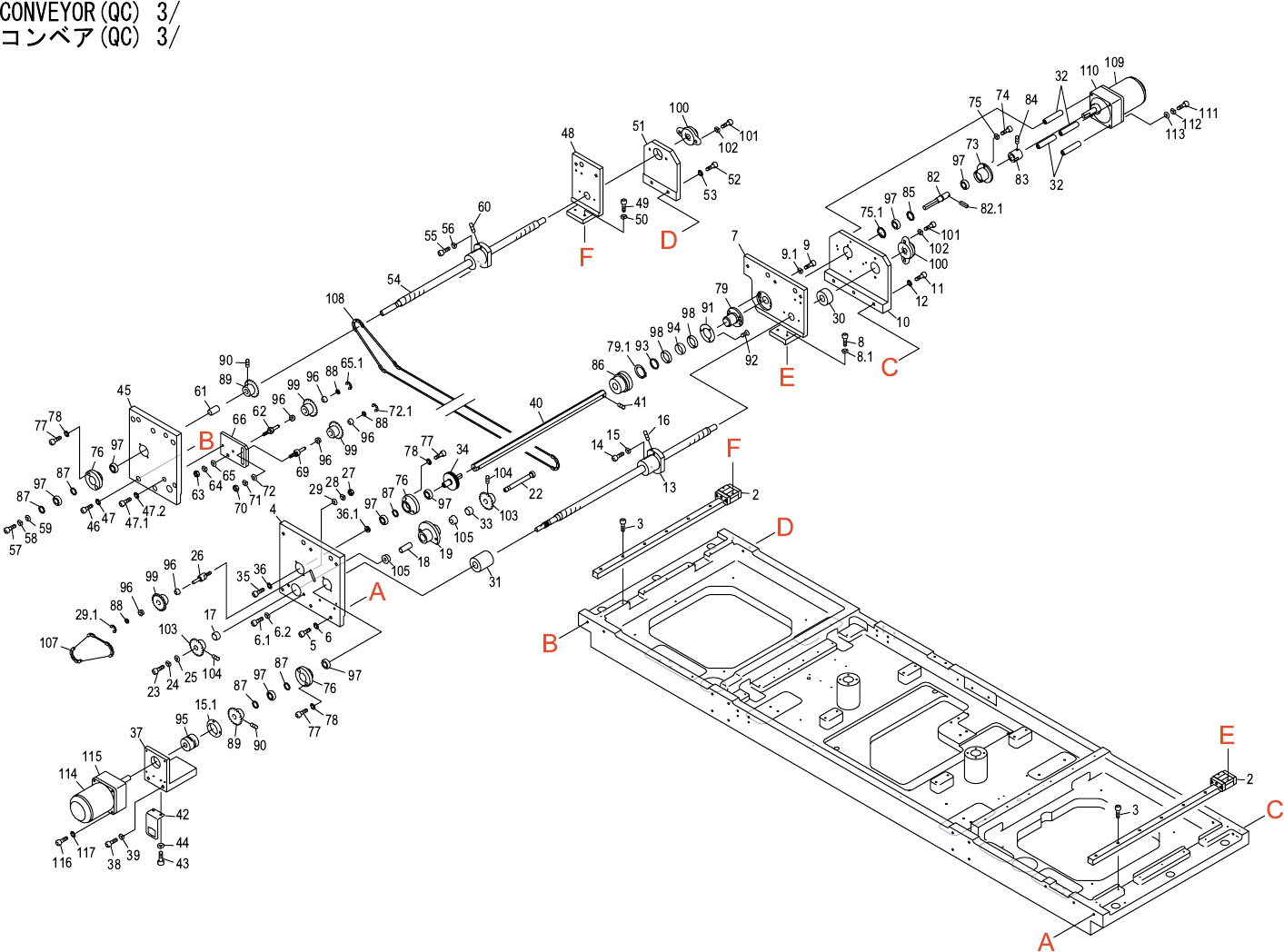

CONVEYOR(QC) 3/
コンベア(QC) 3/
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
2 DNQC1390 2 GUIDE ガイド OT
3 H5277A 14 BOLT, HEX SOCKET
ボルト 六角穴
M03X012 FE
4 DEQC0043 1 BKT
ＢＫＴ
FE
5 H5324A 3 BOLT, HEX SOCKET
ボルト 六角穴
M06X020 FE
6 W1024A 3 WASHER, LOCK
ワッシャ スプリング
6M/M FE
6.1
H5302A 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X020
FE
6.2
W1023A 2 WASHER, LOCK
ワッシャ スプリング
5M/M
FE
7 DNQC1421 1 BKT
ＢＫＴ
FE
8 H5290A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X015 FE
8.1 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
9
H5288A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010
FE
9.1
W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M
FE
10 DNQC1160 1 PLATE
プレート
FE
11 H5326A 3 BOLT, HEX SOCKET
ボルト 六角穴
M06X025 ｾﾞﾝﾈｼﾞ FE
12 W1013A 3 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
13 DEQC0070 1 BALL SCREW
ボールネジ
OT
14 H5291A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X018 FE
15 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
15.1
N1020C 1 NUT, FINE U
ナット ファインＵ
FU00
FE
16 N4045H 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M06X006ｸﾎﾞﾐｻｷ FE
17 DEQC0080 1 COLLAR
カラー
FE
18 DEQC0090 1 COLLAR
カラー
FE
19 DEQC0100 1 BKT
ＢＫＴ
FE
22 DEQC0110 1 SHAFT
シャフト
FE
23 H5289A 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
24 W1022A 1 WASHER, LOCK
ワッシャ スプリング
4M/M FE
25 W1043A 1 WASHER, FLAT
ワッシャ 平
4W- 4 FE
26 DEQC0120 1 SHAFT
シャフト
FE
27 N1082A 1 NUT, HEX
ナット 六角
M 5 P=0.8 FE
28 W1023A 1 WASHER, LOCK
ワッシャ スプリング
5M/M FE
29 W1044A 1 WASHER, FLAT
ワッシャ 平
4W- 5 FE
29.1
S1022A 1 CIR-CLIP
サークリップ
ST-EW- 4
FE
30 DEQC0130 1 STOPPER
ストッパ
PL
31 DEQC0140 1 STOPPER
ストッパ
PL
32 DEQC0150 4 SUPPORT COLUMN
支柱
FE
98
