PTS-XP242E-05JE - 第133页
121
120
121

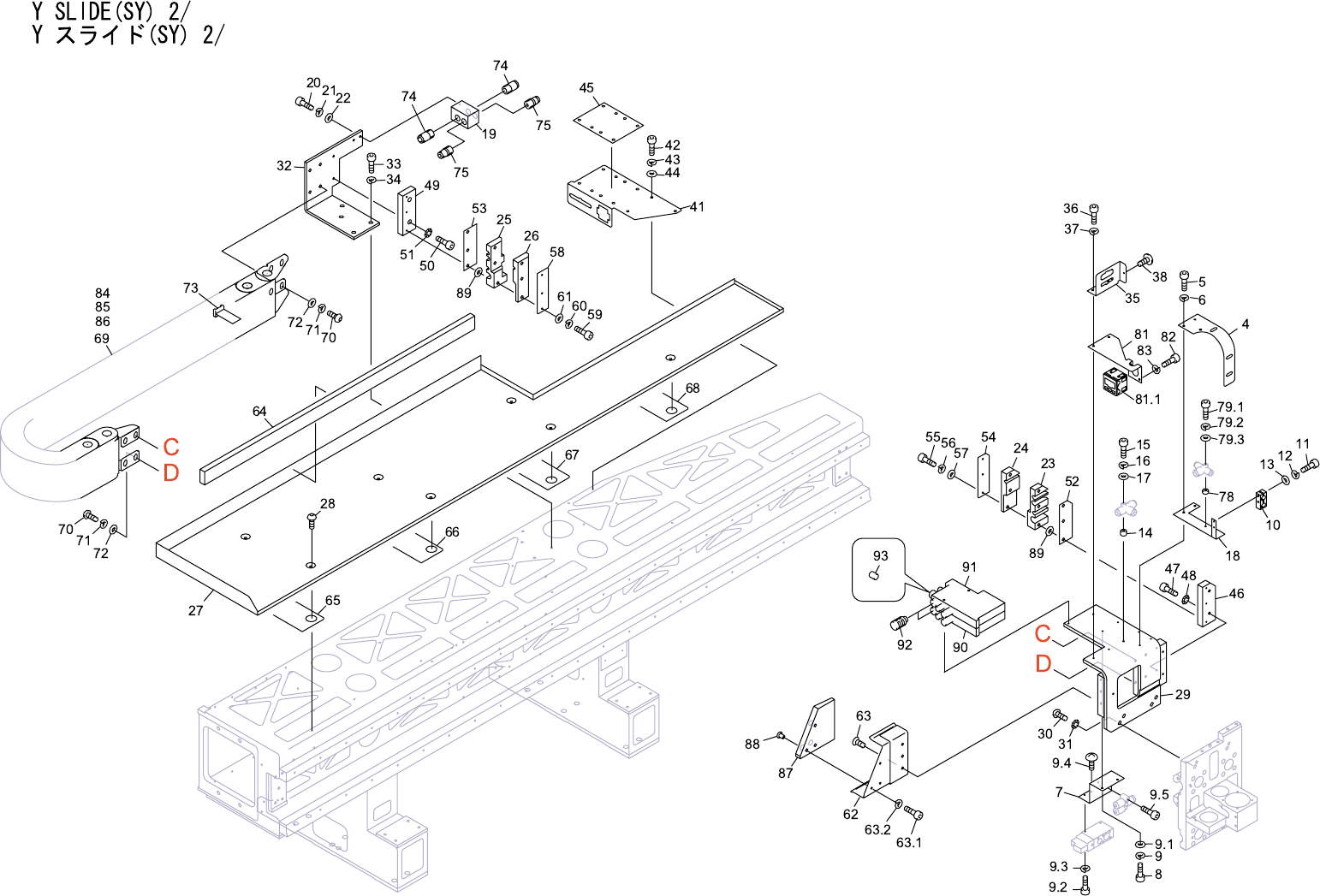

Y SLIDE(SY) 2/
Y スライド(SY) 2/
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
4 DNSY3631 1 BKT, WIRING ＢＫＴ 配線 FE
5 H5276A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010 FE
6 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
7 DNSY3491 1 BKT
ＢＫＴ
FE
8
H5281A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X025
FE
9
W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M
FE
9.1
W1040A 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7
FE
9.2
H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008
FE
9.3 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
9.4
K5208A 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006 ﾕﾆｸﾛﾒｯｷ
FE
9.5
H5292A 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X020
FE
10 DESY3310 1 CLAMPER
クランパ
PL
11 H5278A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X015 FE
12 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
13 W1040A 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7 FE
14 DESY3320 1 COLLAR
カラー
FE
15 H5293A 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X025 FE
16 W1022A 1 WASHER, LOCK
ワッシャ スプリング
4M/M FE
17 W1041A 1 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4) FE
18 DNSY3460 1 BKT
ＢＫＴ
FE
19 DNSY3180 1 MANIFOLD, AIR
マニホールド エアー
AL
20
H5276A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010
FE
21 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
22 W1040A 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7 FE
23 DNSY3193 1 CLAMPER, CABLE
クランパ ケーブル
PL
24 DNSY3202 1 CLAMPER, CABLE
クランパ ケーブル
PL
25 DNSY3213 1 CLAMPER, CABLE
クランパ ケーブル
PL
26 DNSY3222 1 CLAMPER, CABLE
クランパ ケーブル
PL
27 DNSY3711 1 BKT
ＢＫＴ
FE
28 K52565 7 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X006 FE
29 DNSY3870 1 BKT
ＢＫＴ
AL
30 K5262E 4 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M06X015 FE
31 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
32 DNSY3702 1 BKT
ＢＫＴ
FE
33 H5321A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X012 FE
122
