131
MTU TRAY PALLET(TR) 1/2
MTU トレイパレット(TR) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 ADETR8066 10 TRAY トレイ OT
2 DETR6914 10 TRAY トレイ FE
3 H5510A 120 BOLT
ボルト
WA SP-3-6 FE
4 W10043 120 WASHER
ワッシャ
MSRB5.5-1.0(100ﾛｯﾄ) FE
5 K5256A 20 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X008 FE
6 W1040A 20 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7 FE
7 W1021A 20 WASHER, LOCK
ワッシャ スプリング
3M/M FE
8 N1077H 20 NUT, HEX
ナット 六角
M 3 P=0.5 3ｼｭ FE
9 H5274A 40 BOLT, HEX SOCKET
ボルト 六角穴
M03X006 FE
10 DETR6920 20 KEY
キー
FE
11 DETR6930 10 PLATE
プレート
PL
12 DETR6940 10 PLATE
プレート
PL
13 DETR6952 120 PIN
ピン
FE
15 DETR6990 10 NAMEPLATE
銘板
PL
17 ABHTB1030 20 GUIDE, SIDE ガイド サイド OT
18
ABHTA2080
60
GUIDE, SIDE
ガイド サイド
OT
130
131

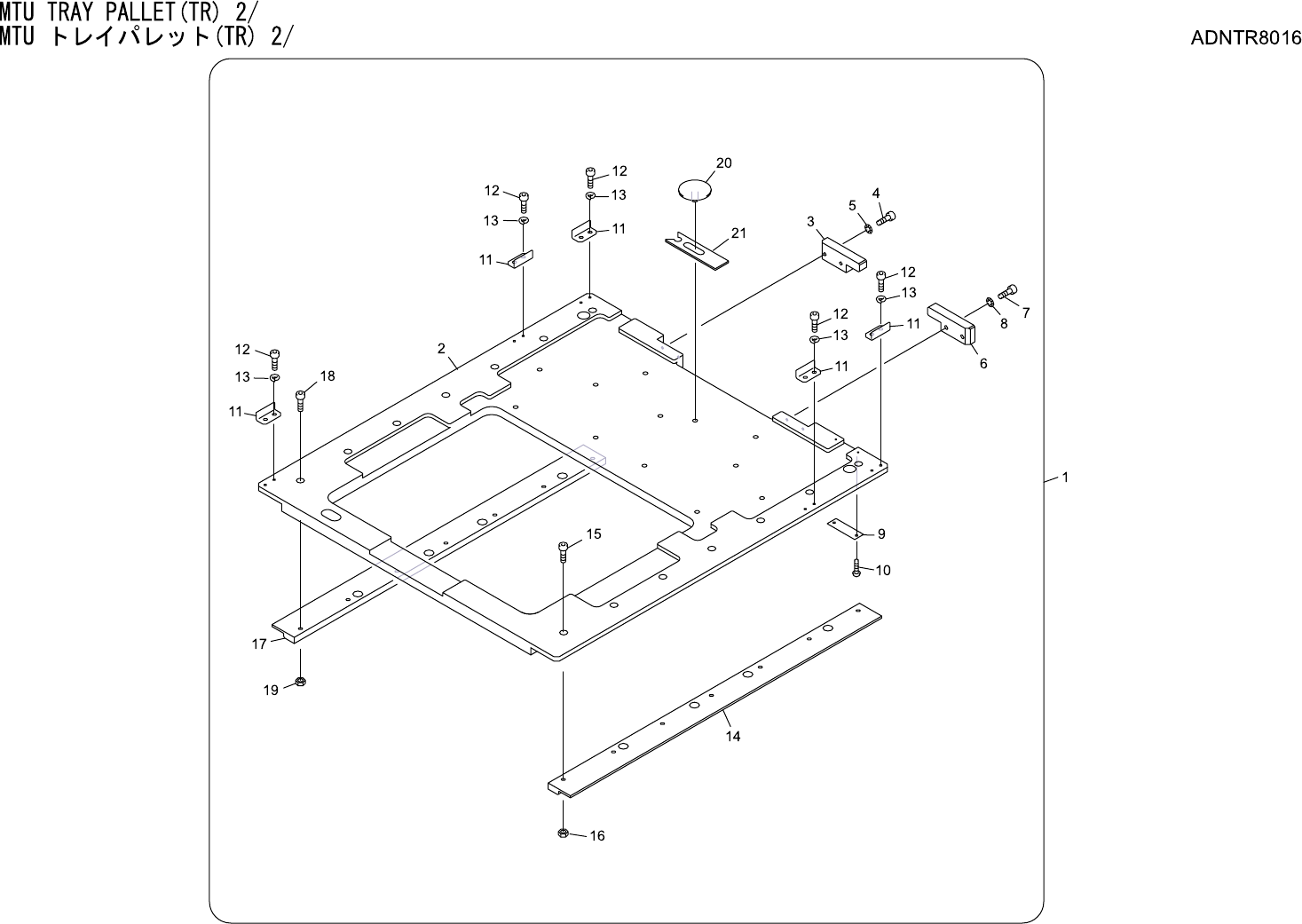

MTU TRAY PALLET(TR) 2/
MTU トレイパレット(TR) 2/
ADNTR8016
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 ADNTR8016 1 TRAY トレイ OT
2 DNTR3016 1 TRAY トレイ AL
3 DNTR3030 1 KEY
キー
FE
4 H5276A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010 FE
5 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M- 3-L FE
6 DNTR3040 1 KEY
キー
FE
7 H5276A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010 FE
8 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M- 3-L FE
9 DNTR3200 1 PLATE
プレート
FE
10 K5175R 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X004 ｽﾃﾝﾚｽ FE
11 DNTR3090 5 BKT
ＢＫＴ
FE
12 H5273A 10 BOLT, HEX SOCKET
ボルト 六角穴
M03X005 FE
13 W1021A 10 WASHER, LOCK
ワッシャ スプリング
3M/M FE
14 DETR7000 1 PLATE
プレート
PL
15 H5274A 7 BOLT, HEX SOCKET
ボルト 六角穴
M03X006 FE
16 N1076A 7 NUT, HEX
ナット 六角
M 3 P=0.5 FE
17 DETR7010 1 PLATE
プレート
PL
18 H5274A 7 BOLT, HEX SOCKET
ボルト 六角穴
M03X006 FE
19 N1076A 7 NUT, HEX
ナット 六角
M 3 P=0.5 FE
20 DNTR3121 6 CLAMPER
クランパ
FE
21
DNTR3130
6
SCREW, CLAMP
ネジ クランプ
FE
