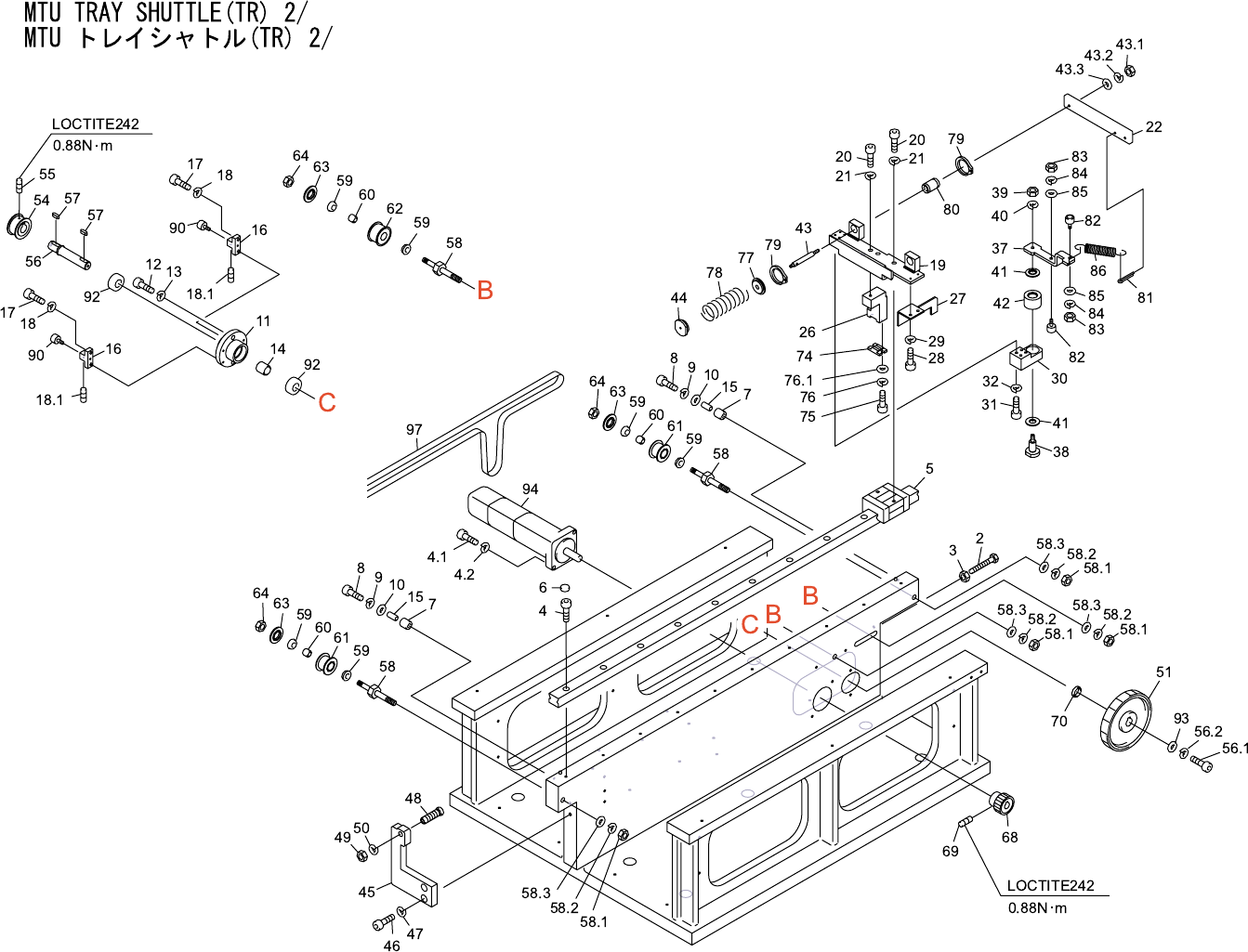

MTU TRAY SHUTTLE(TR) 2/
MTU トレイシャトル(TR) 2/
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
2 H5296A 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X040 FE
3 N1080A 1 NUT, HEX
ナット 六角
M 4 P=0.7 FE
4 H5289A 10 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
4.1 H5289A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
4.2 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
5 K11475 1 GUIDE, RAIL
ガイド レール
SSR15XVY1UU+580L-1 FE
6 K20089 10 CAP
キャップ
C04 FE
7 DETR4040 2 STOPPER
ストッパ
PL
8 H5278A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X015 FE
9 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
10 W1040A 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7 FE
11 DETR4130 1 HOLDER, BEARING ホルダ ベアリング FE
12 H5289A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
13 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
14 DETR4140 1 HOLDER, BEARING ホルダ ベアリング FE
15 DETR4160 2 COLLAR
カラー
FE
16 DETR4220 2 BKT
ＢＫＴ
FE
17 H5276A 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X010 FE
18 W1021A 4 WASHER, LOCK
ワッシャ スプリング
3M/M FE
18.1 N4017A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02X003 ﾋﾗｻｷ FE
19 DETR4310 1 HOOK
フック
FE
20 H5288A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
21 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M FE
22 DNTR4230 1 PLATE
プレート
FE
26 DNTR4240 1 BKT
ＢＫＴ
FE
27 DETR4340 1 DOG
ドッグ
FE
28 H5274A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006 FE
29 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
30 DNTR4260 1 BLOCK
ブロック
FE
31 H52626 4 BOLT, HEX SOCKET
ボルト 六角穴
M3X16 FE
32 W1010A 4 WASHER, CONICAL
ワッシャ 皿
M- 3-L FE
37 DETR4380 1 LEVER
レバー
FE
38 DETR4390 1 PIN
ピン
FE
39 N1080A 1 NUT, HEX
ナット 六角
M 4 P=0.7 FE
40 W1022A 1 WASHER, LOCK
ワッシャ スプリング
4M/M FE
41 DETR4400 2 WASHER
ワッシャ
FE
42 H43838 1 BEARING, NEEDLE
ベアリング ニードル
TA 810Z OT
43 DNTR4271 2 PIN, CLAMP ピン クランプ OT
