CHUCK MECHANICAL(NC) メカチャック(NC) ADNNC9301 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 ADNNC9311 1 CHUCK チャック OT 2 DENC0021 1 CASE ケース FE 3 H5264T 4 BOLT, HEX SO…

100%1 / 194
51

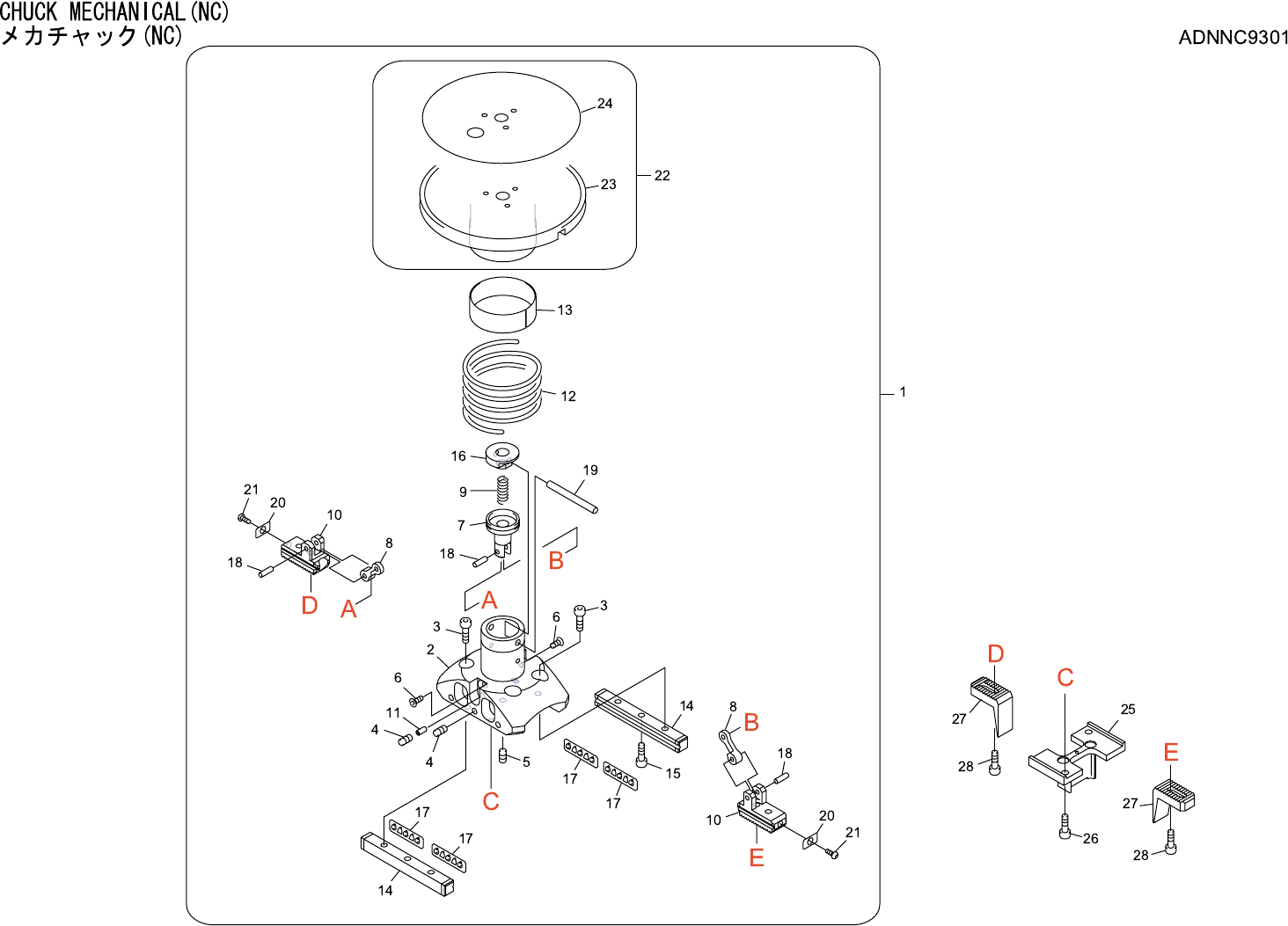

CHUCK MECHANICAL(NC)
メカチャック(NC)
ADNNC9301
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 ADNNC9311 1 CHUCK
チャック           
OT
2 DENC0021 1 CASE
ケース            
FE
3 H5264T 4 BOLT, HEX SOCKET
ボルト 六角穴        
M02X004 FE
4 N4017T 4 SCREW, HEX SOCKET SET
ネジ 六角穴止め       
M02X004 ﾋﾗｻｷ FE
5 N4017X 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め       
M02X005 ﾋﾗｻｷ FE
6 K53569 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿       
M02X006 FE
7 DENC0031 1 PISTON
ピストン           
FE
8 DENC0040 2 LINK
リンク            
FE
9 DENC0060 1 SPRING
スプリング          
FE
10 DENC0150 2 JAW, MASTER 爪 親 FE
11 DENC0080 1 BLOCK 駒 CO
12 DENC0090 1 SPRING
スプリング          
FE
13 DENC0100 1 COVER
カバー            
FE
14 DENC0120 2 RAIL
レール            
OT
15 H5263S 1 BOLT, HEX SOCKET
ボルト 六角穴        
M01.6X005 FE
16 DENC0131 1 GUIDE, SPRING ガイド スプリング FE
17 DENC0181 4 GUIDE
ガイド            
OT
18 R5004M 3 ROLLER, NEEDLE
ローラ ニードル       
ﾟ1.5X4.8 OT
19 R5010A 1 ROLLER, NEEDLE
ローラ ニードル       
ﾟ2.0X19.8 OT
20 DENC0140 2 PLATE
プレート           
FE
21 K5175L 2 SCREW, C/R PAN
小ネジ 十穴鍋        
M02X003(0ﾊﾞﾝ1ｼｭ) ｽﾃﾝﾚｽ FE
22 ADNNC8310 1 SLEEVE
スリーブ           
OT
23 DNNC3010 1 SLEEVE
スリーブ           
AL
24 DNPN3572 1 SHEET, RUBBER
シート ゴム         
PL
25 DENC0111 1 PLATE, STOPPER プレート ストッパ AL
26 H5265A 2 BOLT, HEX SOCKET
ボルト 六角穴        
M02X005 FE
27 DENC0051 2 JAW, FINGER 爪 フィンガ AL
28
H5265A
2
BOLT, HEX SOCKET
ボルト 六角穴        
M02X005
FE
