Austauschanleitung Portalkabelsc hlepp SIPLACE HS / S / F Ausgabe 01/2007 11 Es wurde eine neue Schleppkett e eingeführt, die mehr S tabilität bietet und dadurch auch einen längere S tandzeit gewä hrleistet. 1 Unterschei…
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
10
1.1.4 Neue Schleppkette

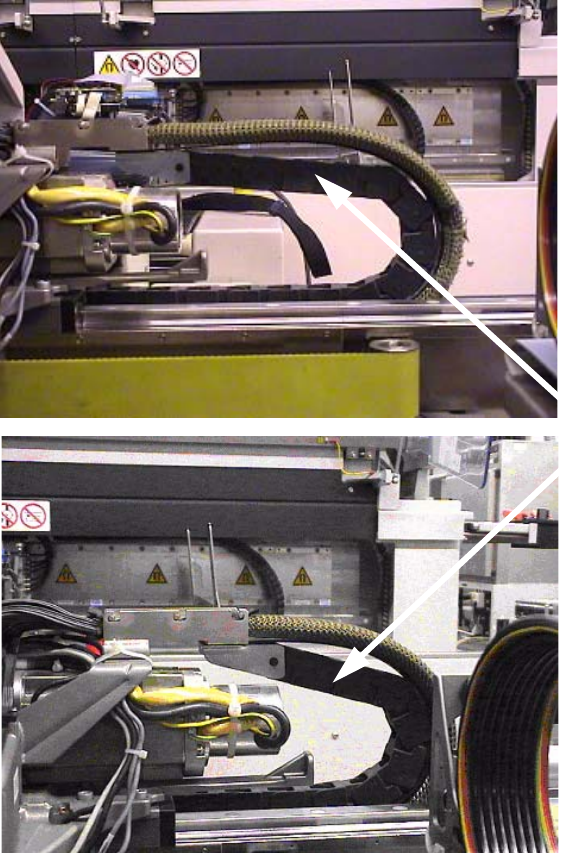

Verschleißbild der Schleppkette: 1
1
1
1
1
1
1
1
1
Die Schleppkette sollte
beim Verschieben des
Portals in ihrem ganzen
Verlauf bündig am Kabel-
schlepp anliegen. Hier
wird eine verschlissene
Schleppkette gezeigt.
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
11
Es wurde eine neue Schleppkette eingeführt, die mehr Stabilität bietet und dadurch auch einen
längere Standzeit gewährleistet. 1

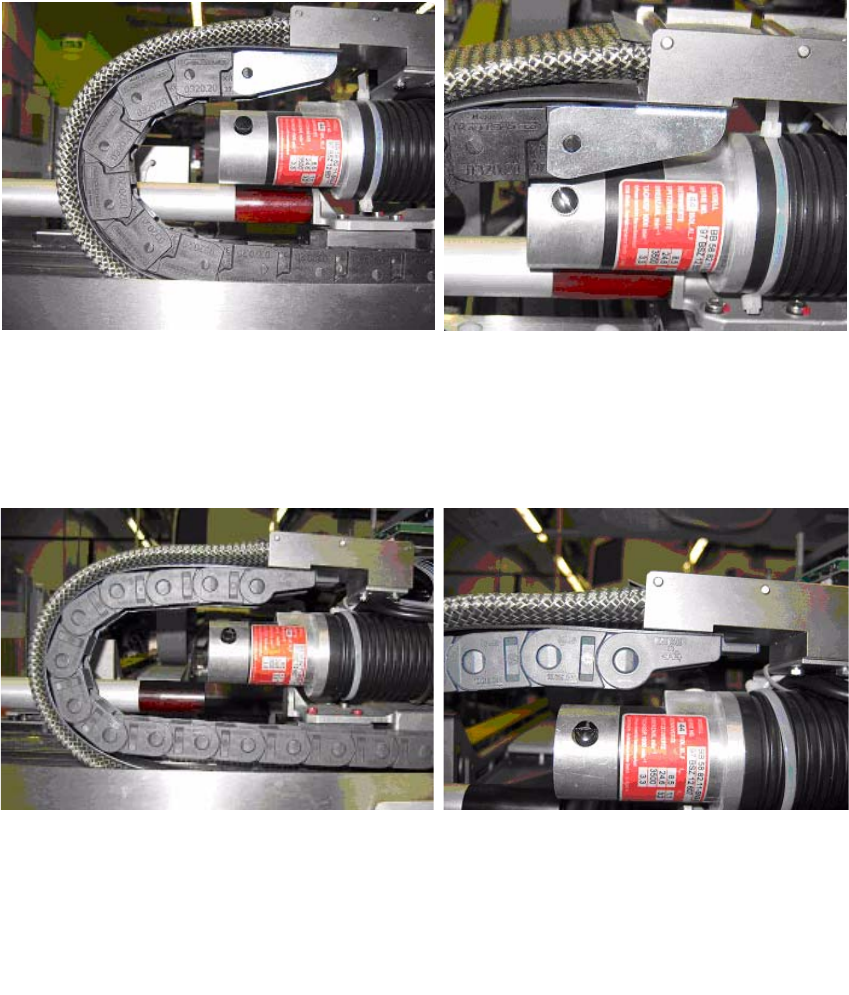

Unterscheidungskriterien:
Alte Schleppkette: die Kettenglieder sind eckig, das erste und letzte Glied sind aus Metall. 1
1
Neue Schleppkette: die Kettenglieder sind auf einer Seite abgerundet, das erste und letzte Glied
sind ebenfalls aus Kunststoff. 1
1
Artikelnummern 1
1
S-20 / S-23 / S-25 HM / S-27 HM / CS Art.Nr.: 00316753-xx
F4 / F4-6 / F5 Art.Nr.: 00316756-xx
F5 HM / CF Art.Nr.: 00346398-xx
Alte Schleppkette:
Neue Schleppkette:
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
12

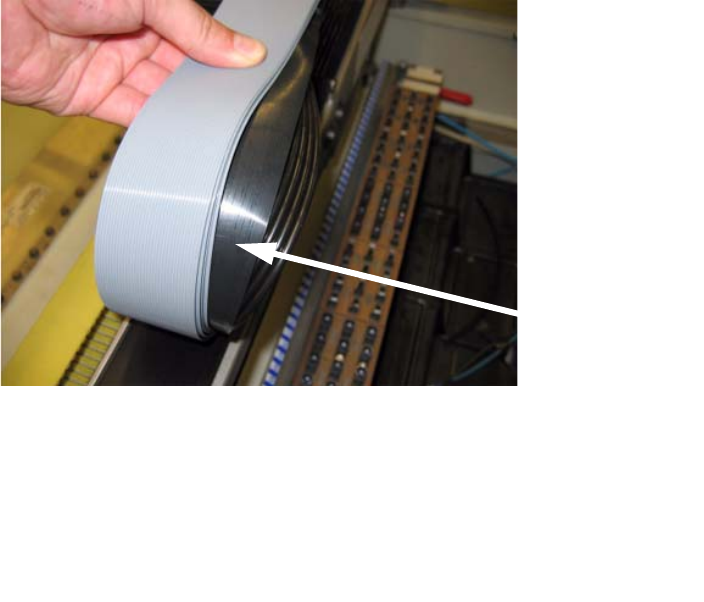

1.1.5 PE-Schutzfolie als Zwischenlage im Bereich des Kabelbogens X-seitig
Um zu verhindern, dass sich die Flachbandkabel bei der Portalbewegung an den Pneumatik-
schläuchen aufscheuern, wird im Bereich des X-Kabelbogens eine PE-Folie beigelegt. 1
1
1
Artikelnummern 1
1
1
1
1
1
1
1
1
1
1
1
S- und F-Maschinen:
Kabelschutzfolie 600mm für S/F Portale Art. Nr.: 00375273-xx
HS-Maschinen:
Kabelschutzfolie 450mm für HS Portale Art. Nr.: 00375274-xx
PE-Schutzfolie
