Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
26
1
1
1
1

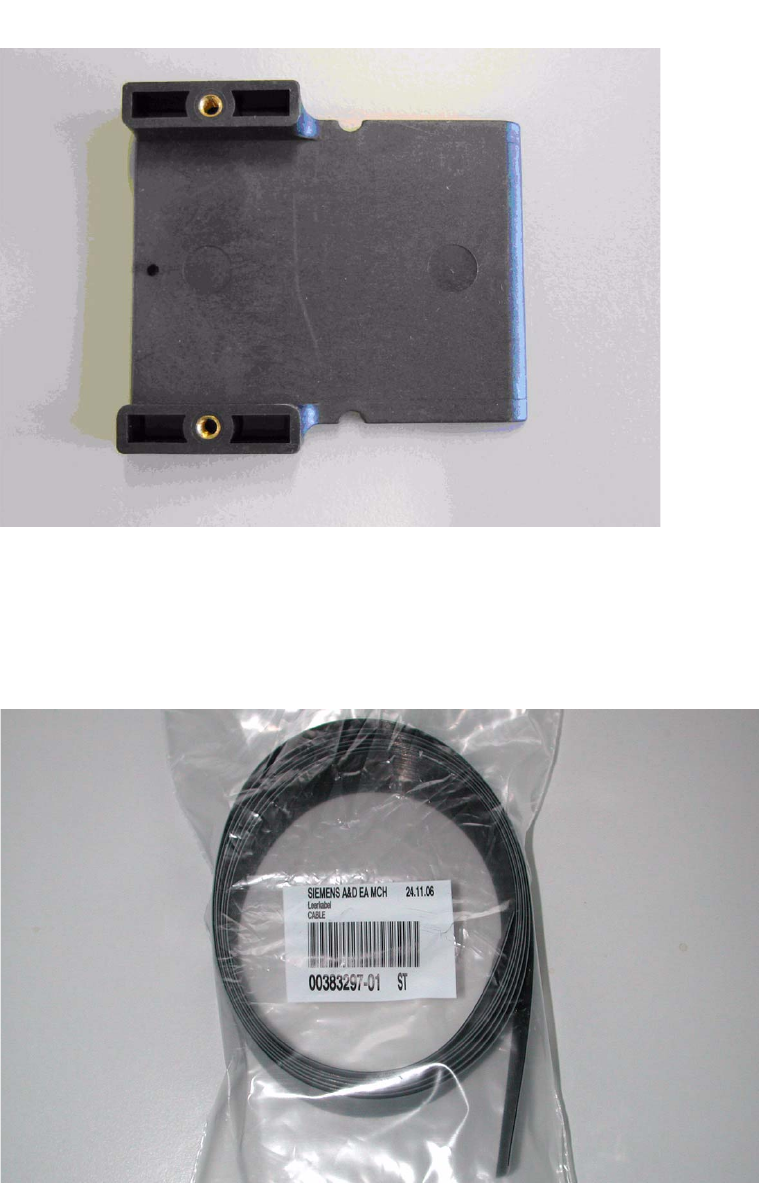

X-Kabelklemme 00325198-xx
Leerkabel 00383297-xx
Die Höhe der Klemme wurde von 12,5mm auf 13mm geändert.
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
27
1
1
1

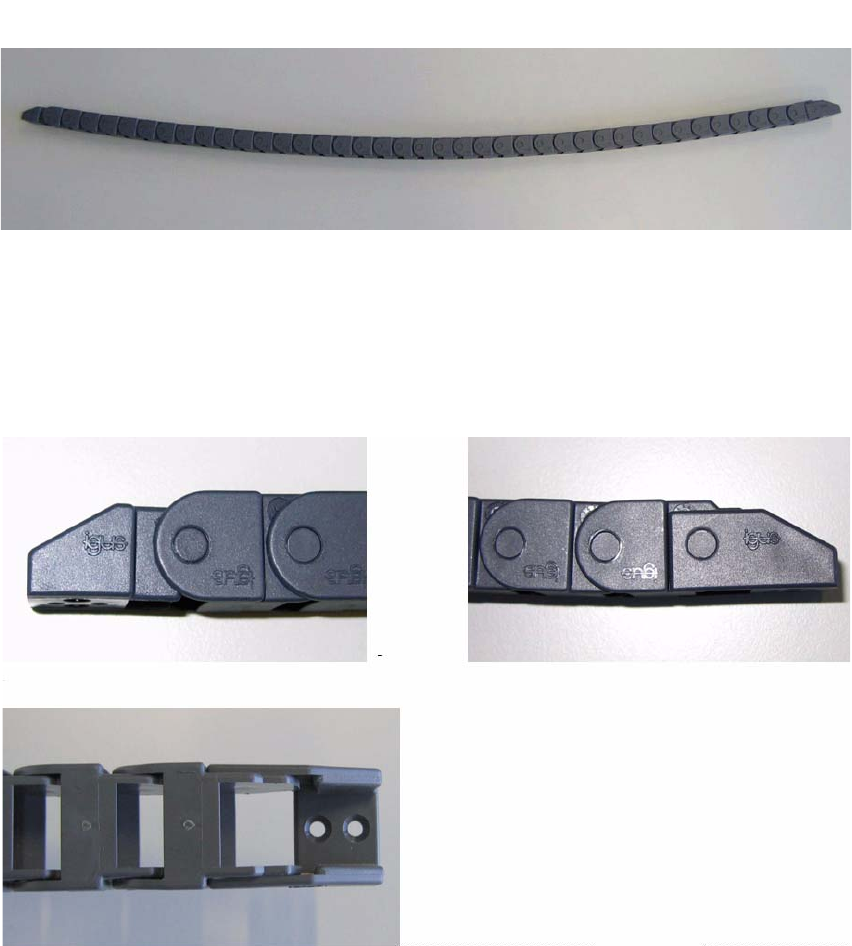

Ansicht der Endglieder 1
1
1
1
1
1
1
1
Energiekette F5 HM 00346398-xx
Die Kette besteht aus 41 Kettengliedern. Die beiden Endglieder, die zur Befestigung dienen,
sind hier mitgerechnet. Die Länge beträgt 835mm.
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
28
1
1
1
Ansicht der beiden Enden des Abdeckbandes 1
1
1
1
Abdeckband F5 HM 00346399-xx
Unterlegplatte Energiekette F5 HM 00351906-xx
Die Länge des Abdeckbandes beträgt 863mm.
