Austauschanleitung Portalkabelschlepp SI PLACE HS / S / F Ausgabe 01/2007 42 : Lösen Sie die Schraube auf de m Blech unter der Klemmung am Sektorenverteiler und nehmen Sie die Abdeck ung ab. 1 : S tecken Sie die Druckluf…
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
41

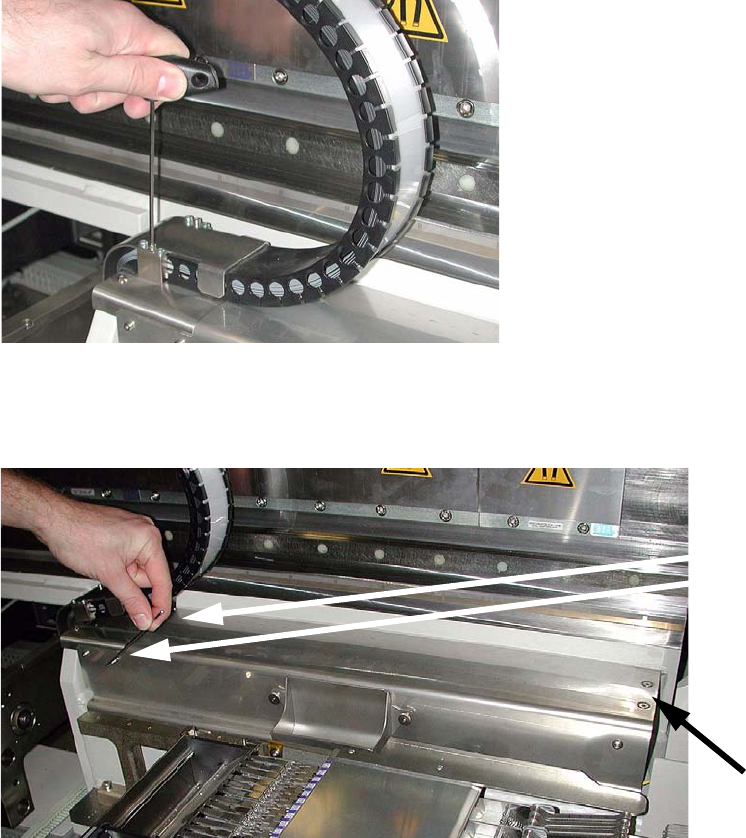

: Schrauben Sie den Kabelschlepp vom Sektorenverteiler ab.
1
1
: Lösen Sie die Schrauben der Abdeckung des Sektorenverteilers (3 Schrauben links, 2 rechts).
1
1
1
1
1
1
1
1
1
1
1 Schraube
2 Schrauben
2 Schrauben
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
42

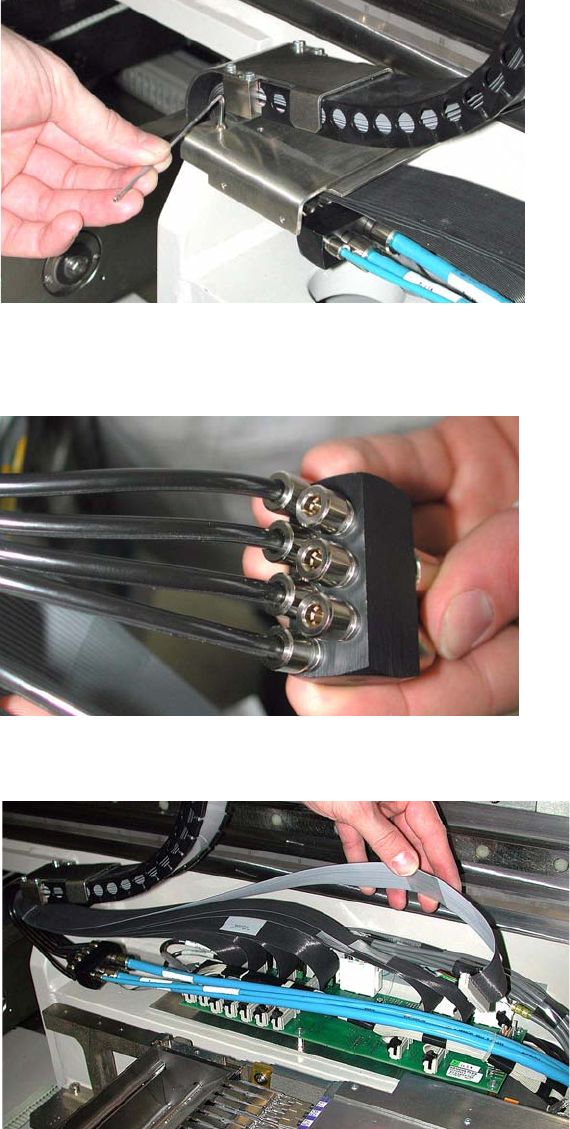

: Lösen Sie die Schraube auf dem Blech unter der Klemmung am Sektorenverteiler und nehmen
Sie die Abdeckung ab.
1
: Stecken Sie die Druckluftschläuche am Sektorenverteiler ab.
Merken Sie sich die richtige Zuordnung bzw. beschriften Sie die Schläuche.
1
: Stecken Sie die Flachbandkabel an der Portalverteiler-Platine ab.
1
1
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
43

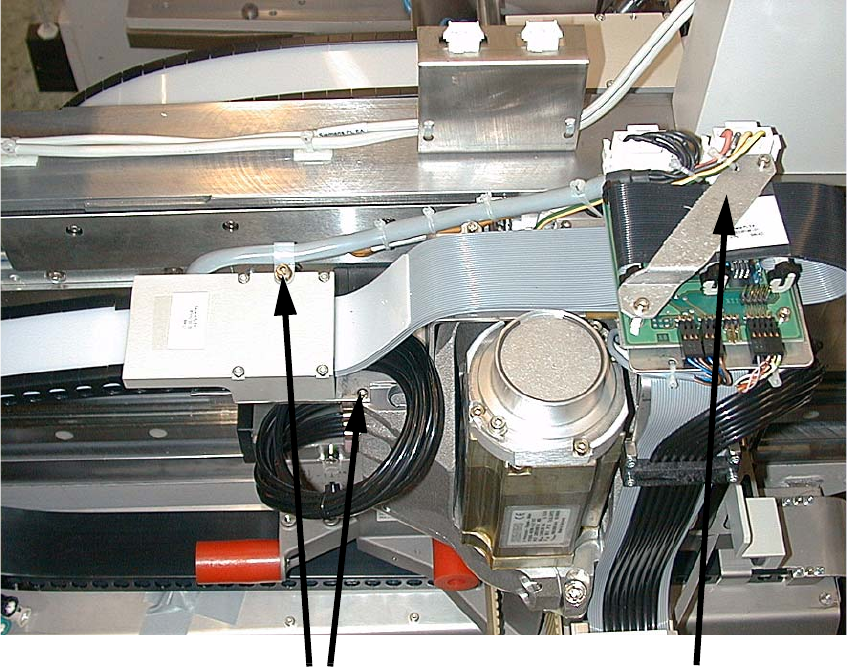

: Nehmen Sie den Schutzbügel über dem X-/Y-Verteiler ab (siehe Foto).
: Stecken Sie alle Stecker vom X-/Y-Verteiler ab.
: Schrauben Sie die X-/Y-Verteilerplatine ab.
: Lösen Sie die im Bild markierten Schrauben.
1
1
1
1
1
1
1
1
1
Schutzbügel
Schrauben
