Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
45

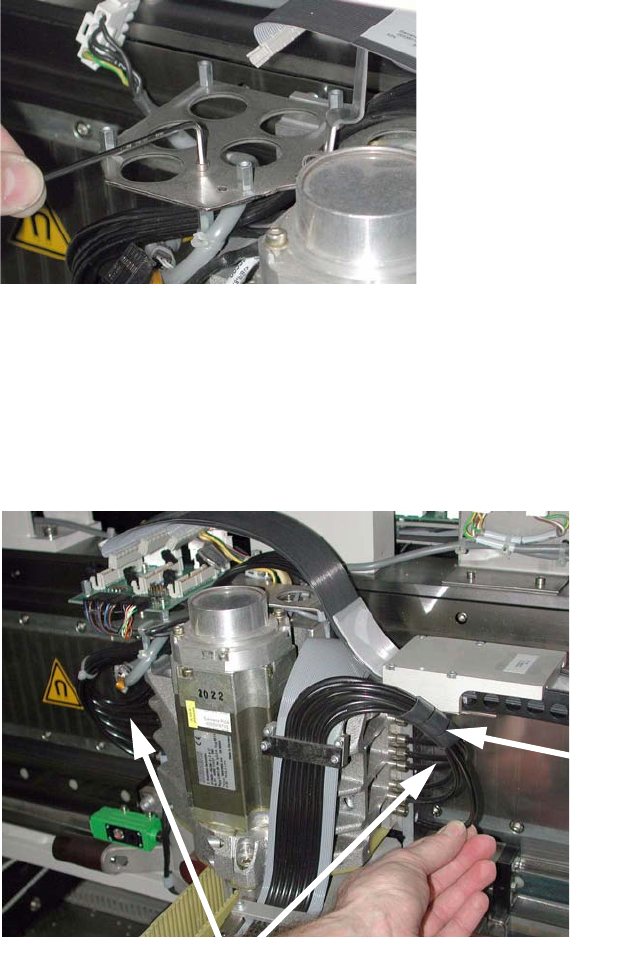

: Schrauben Sie den Träger ab.
1
1
: Nur Portal 1 und 3:
Entfernen Sie den Spiralschlauch und bewahren Sie ihn auf (siehe Foto).
: Stecken Sie alle Druckluftschläuche rechts und links vom X-Motor ab.
Achten Sie auf die richtige Zuordnung bzw. beschriften Sie die Schläuche vor dem Abziehen.
1
1
1
1
1
1
Druckluftschläuche abziehen
Spiralschlauch ent-
fernen und aufbewahren
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
46
: Stecken Sie sämtliche Kabel an der Oberseite der Kopfplatine ab.
1
1
: Lösen Sie sämtliche Befestigungsschrauben der Kopfplatine. Eventuell müssen hierzu die
Huckepack-Platinen entfernt werden.
: Nehmen Sie nun die Kopfplatine ab.
: Stecken Sie die Stecker der Flachbandkabel an der Unterseite der Kopfplatine ab.
1
1
1
1
1
1
1
Kabel abstecken
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
47
: Lösen Sie die Schrauben der Klemmung am Bestückkopf.
1
: Stecken Sie die Druckluftschläuche am Bestückkopf so ab:
HS-50: am Vakuumerzeuger,
HS-60: an der Anschlussleiste.
1
2 Schrauben
HS-50
HS-60
Schläuche abstecken (HS-60)
Schläuche abstecken
(HS-50)
