Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
46

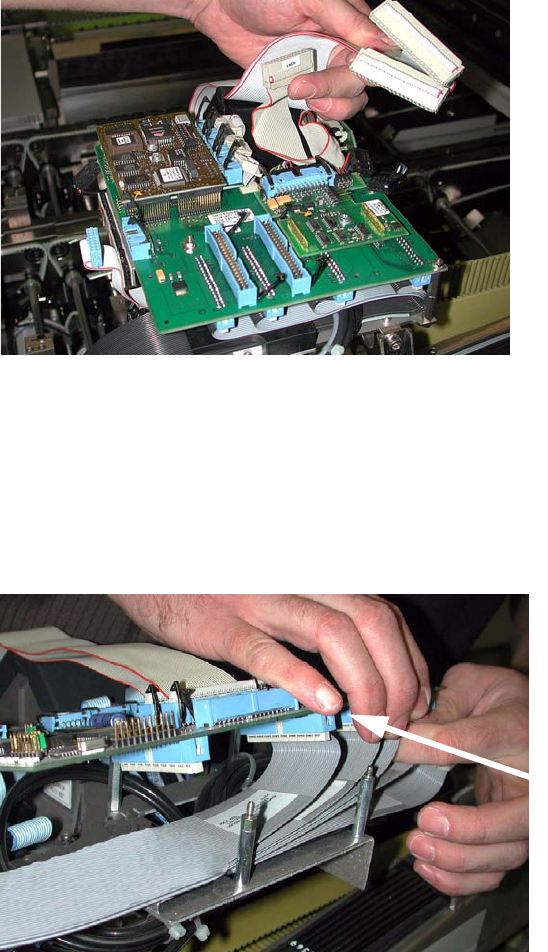

: Stecken Sie sämtliche Kabel an der Oberseite der Kopfplatine ab.
1
1
: Lösen Sie sämtliche Befestigungsschrauben der Kopfplatine. Eventuell müssen hierzu die
Huckepack-Platinen entfernt werden.
: Nehmen Sie nun die Kopfplatine ab.
: Stecken Sie die Stecker der Flachbandkabel an der Unterseite der Kopfplatine ab.
1
1
1
1
1
1
1
Kabel abstecken
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
47

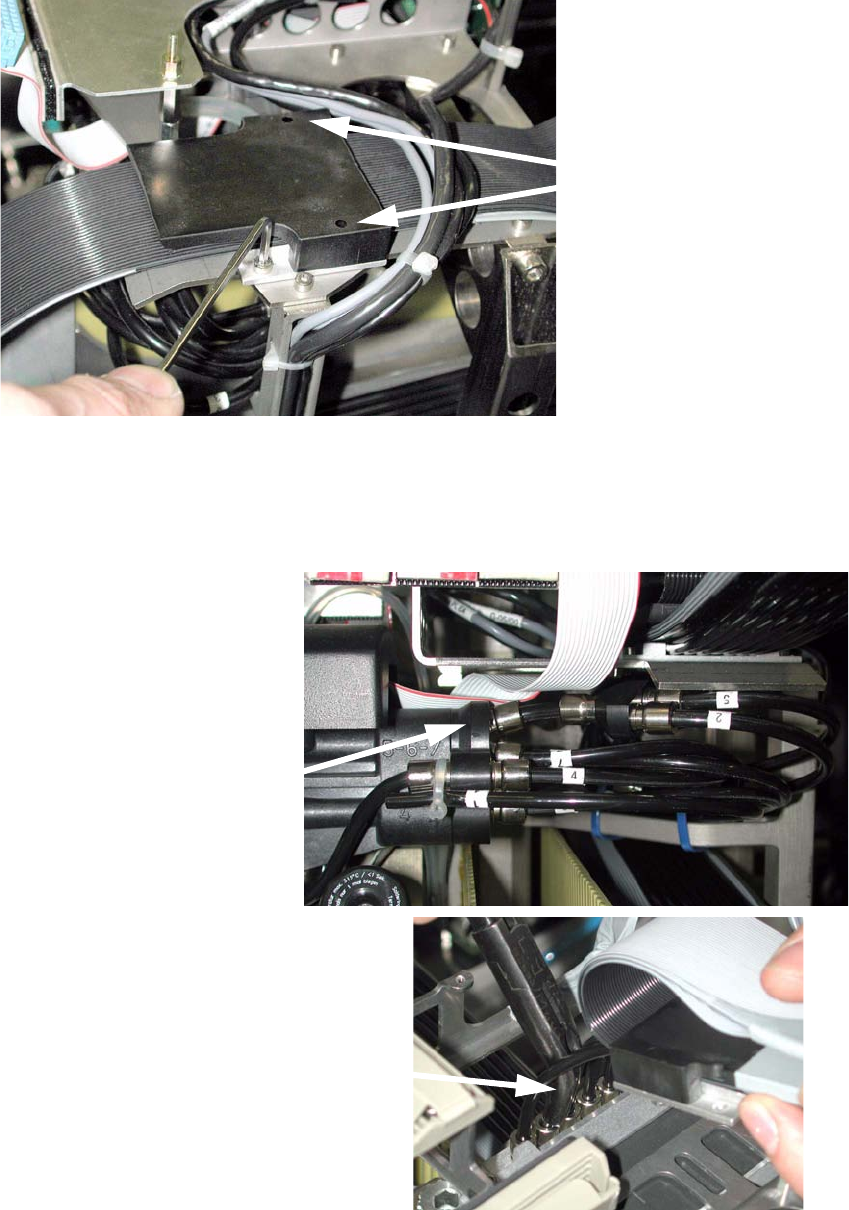

: Lösen Sie die Schrauben der Klemmung am Bestückkopf.
1
: Stecken Sie die Druckluftschläuche am Bestückkopf so ab:
HS-50: am Vakuumerzeuger,
HS-60: an der Anschlussleiste.
1
2 Schrauben
HS-50
HS-60
Schläuche abstecken (HS-60)
Schläuche abstecken
(HS-50)
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
48

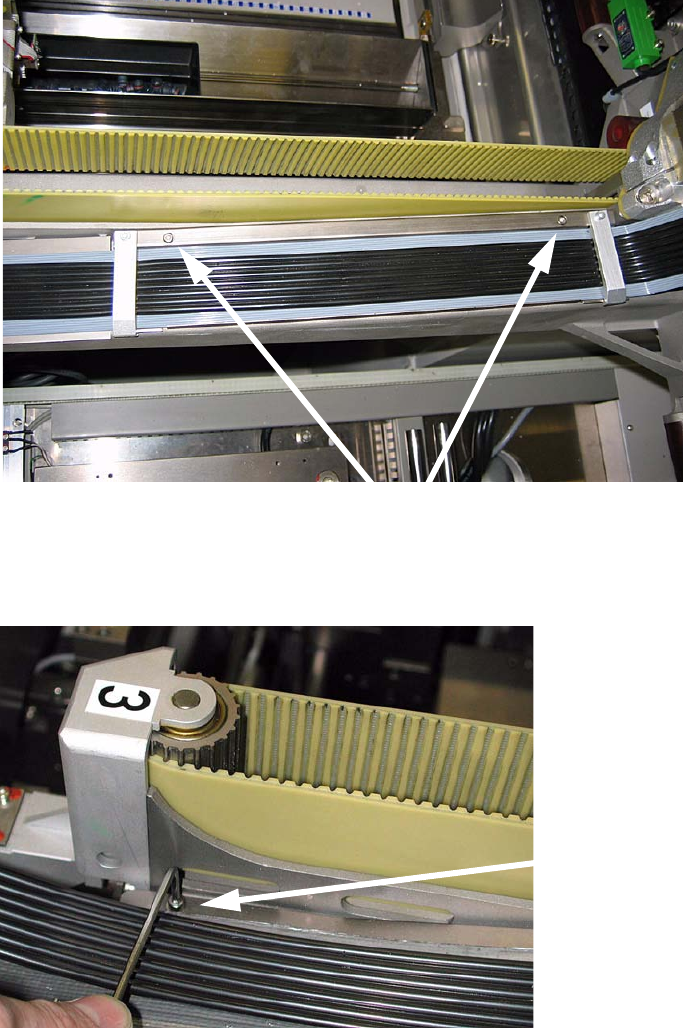

: Lösen Sie die zwei Schrauben, mit denen das Blech mit Schläuchen/Kabeln auf dem Por-
talarm festgeschraubt ist. Nicht die Klemmungen lösen!
1
: Lösen Sie die Schraube des Kabelschlepps neben der Umlenkrolle.
1
1
Der Kabelschlepp ist jetzt komplett von der Maschine gelöst und kann herausgenommen wer-
den. 1
1
Schrauben
Schraube lösen
