1.2.7.5 Einbau des Kabelschlepps
: Legen Sie den Kabelschlepp so in die Maschine, daß er nicht beschädigt wird.
Fixieren Sie provisorisch seine Lage an geeigneten Stellen.
: Schrauben Sie das Blech, auf dem der Kabelschlepp montiert ist, auf dem Portalarm fest.
1
1

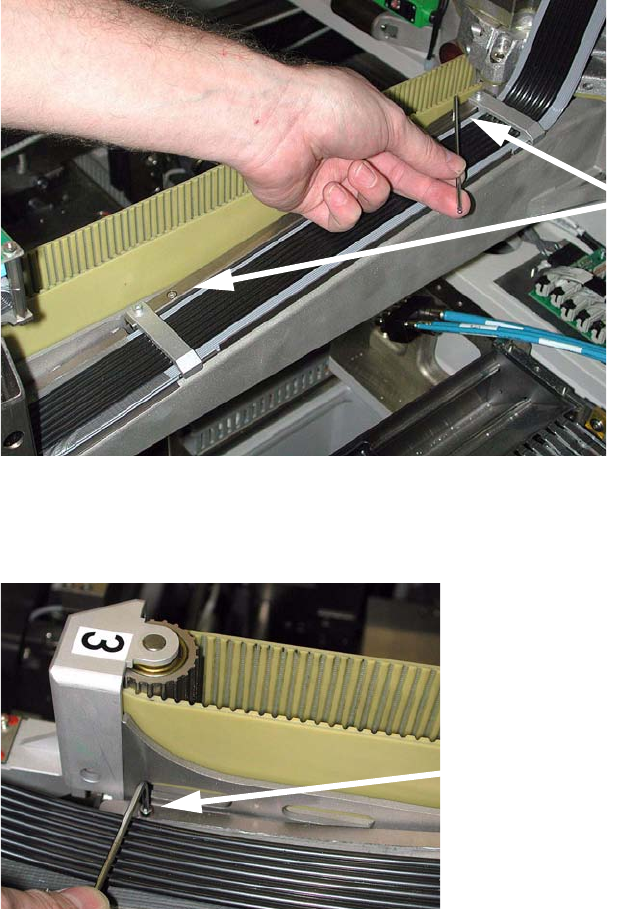

: Schrauben Sie den Kabelschlepp neben der Umlenkrolle an (1 Schraube).
1
1
1
1
1
2 Schrauben
Schraube anziehen
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
50
: Führen Sie die Druckluftschläuche durch den Träger der Kopfplatine.
: Stecken Sie die Druckluftschläuche aus dem Kabelschlepp an den Vakuumerzeuger (HS-50)
bzw. an die Anschlussleiste (HS-60) an.
1
Wenn Sie neben der Maschine stehen und am Portal entlang in Richtung X-Motor schauen, ver-
laufen die Schlauchanschlüsse 1 - 7 von rechts nach links., d.h. die Schläuche werden so geführt,
wie sie auf dem Portalarm liegen und werden hierbei nicht gedreht. 1
3
4
1
2+5
6
7
Vakuum Haltekreis
Vakuum Bestückkreis
Reserve
Blasluft
Abwurf & Bestücken
3
4
1
2+5
6
7
Vakuum Haltekreis
Vakuum Bestückkreis
Reserve
HS-50
Schläuche anstecken (HS-60)
HS-60
7
Blickrichtung
zum X-Motor
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
51
: Befestigen Sie die Flachbandkabel-Klemmung am Bestückkopf (2 Schrauben).
1
1
: Stecken Sie die Stecker der Flachbandkabel an der Unterseite der Kopfplatine an.
: Montieren Sie die Kopfplatine und schrauben Sie sie an.
Achten Sie dabei auf die korrekte Verlegung der Flachbandleitungen unter der Platine
(siehe auch nächste Seite).
1
1
2 Schrauben
4 Schrauben
