Austauschanleitung Portalkabelschlepp SI PLACE HS / S / F Ausgabe 01/2007 6 Alte V ersion: Y -Kabelklemme ohne Unterstützung Y -Kabelsch lepp: 1 1 1 V erbesserte V ersion: Y -Kabelklemme mit Unterstützung Y -Kabe lschlep…
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
5
1 Serviceanleitung Austausch
Portalkabelschlepp SIPLACE HS/S/F
1.1 Neuerungen beim Portalkabelschlepp
Diese Liste soll einen Überblick über sämtliche Verbesserungen die mittlerweile in den Portalka-
belschlepp eingeflossen sind vermitteln. Es wird empfohlen, sämtliche Neuerungen, sofern noch
nicht vorhanden nachzurüsten, da diese eine längere Standzeit des Kabelschlepps ermöglichen:1
Folgende Ersatzteile sind nicht im Nachrüstsatz enthalten und können bei Bedarf einzeln bestellt
werden. 1
1.1.1 Unterstützung Y-Kabelschlepp und geändertes Leitblech
Beide Neuerungen sind in einem Nachrüstsatz zusammengefasst: 1

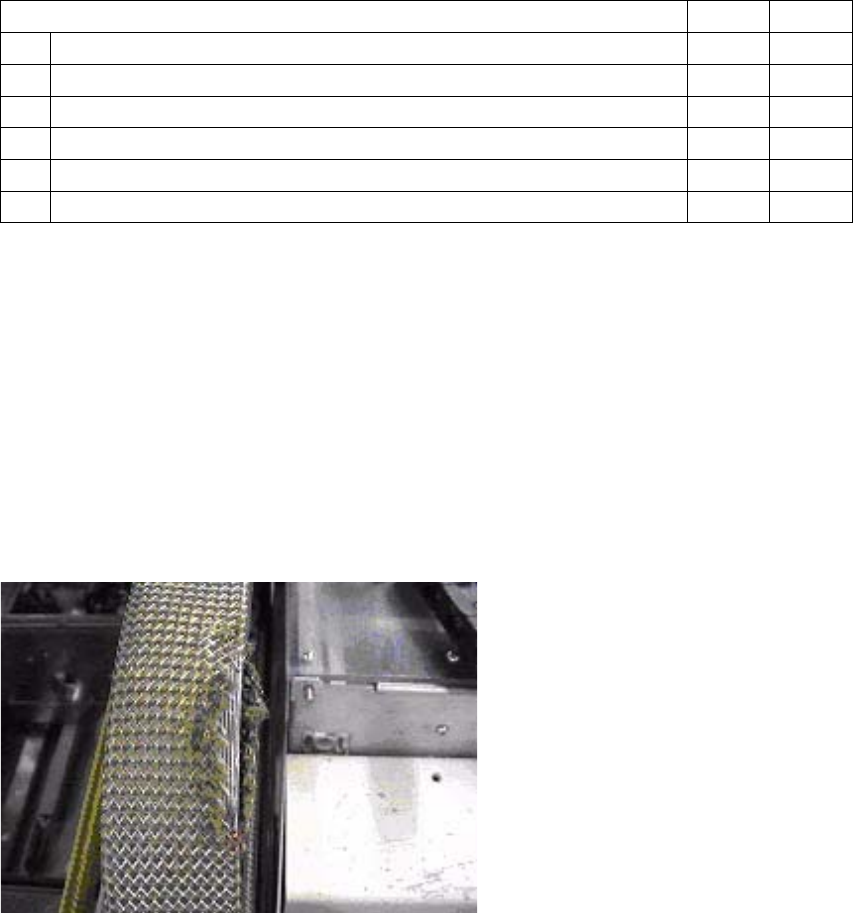

Verschleißbild: durch Verbiegung der Y-Kabelklemme kann es vorkommen, dass der Kabel-
schlepp an der Schutzhaube streift und durchscheuert. 1
1
S / F HS
1.
Unterstützung Y-Kabelschlepp + geändertes Leitblech X X
2.
geänderte X-Kabelklemme X
3.
Kabelschutzfolie selbstklebend für Leitblech X
4.
PE-Schutzfolie als Zwischenlage im Bereich des Kabelbogens X-seitig X X
5.
zusätzliches Leerkabel als Zwischenlage im Schutzschlauch X
6.
neue Schleppkette (Energiekette) X
NRS Unterstuetzung Kabelschlepp
Art.Nr.: 00345353-01
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
6

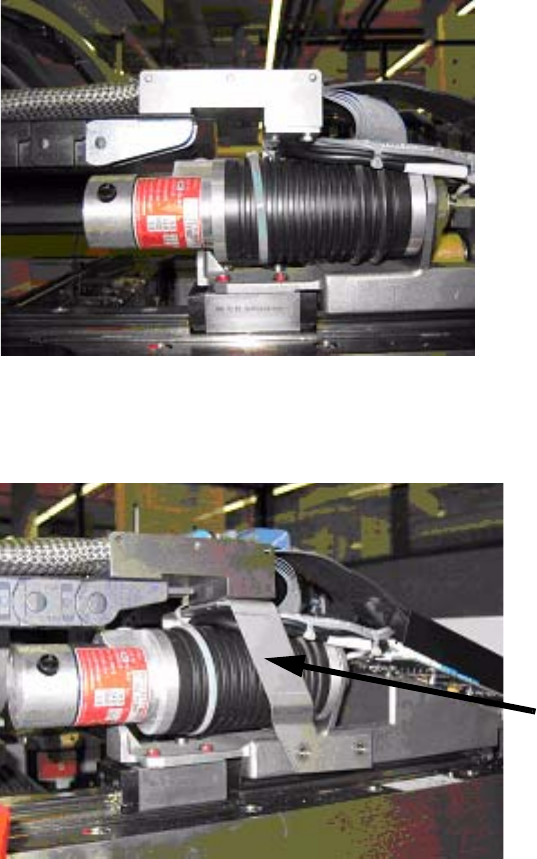

Alte Version: Y-Kabelklemme ohne Unterstützung Y-Kabelschlepp: 1
1
1
Verbesserte Version: Y-Kabelklemme mit Unterstützung Y-Kabelschlepp: 1
1
1
1
1
1
1
1
1
1
Unterstützung für Y-Kabelklemme
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
7

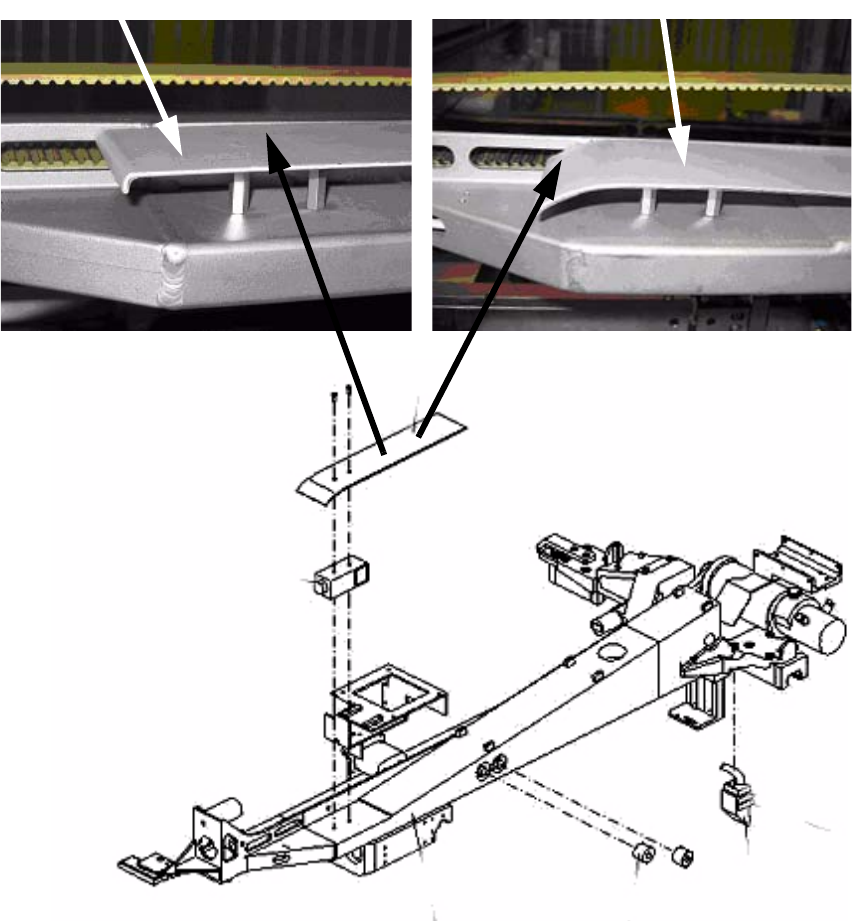

Um ein gleichmäßigeres Abrollen der Flachbandkabel über das Leitblech zu gewährleisten, wurde
die Form des Blechs geändert. 1
Unterscheidung der verschiedenen Leitbleche 1
1
1
1
1
1
neues Leitblech
altes Leitblech
