Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
62
1.2.8 Kabelschlepp SIPLACE S + F
1.2.8.1 Aufbau
1
1
1
1
1
1
1
1
1 Grundportal S-27
2 7-fach-Schlauch PK-3 schwarz 4M
3 Deckel X-Kabelschlepp f. 7-fach-Schlauch
4 Energiekette 80 S/G
5 Zugentlastung Y-Kabelschlepphalter S4
6 X-Kabelklemme S4/F4
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
63
1
1
1
1
1
1
1
1
1
1
1 Grundportal S-27
2 Leitblech
3 Elastomerfeder 20*8,5*16 (90 SHORE A)
4 Distanz-Lichtschranke
5 Abtastkopf digital Y-Achse
6 Bero: Endlage Y-Achse
7 Bero: Endlage Y-Achse
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
64
1
1
1
1
1
1
1
1
1

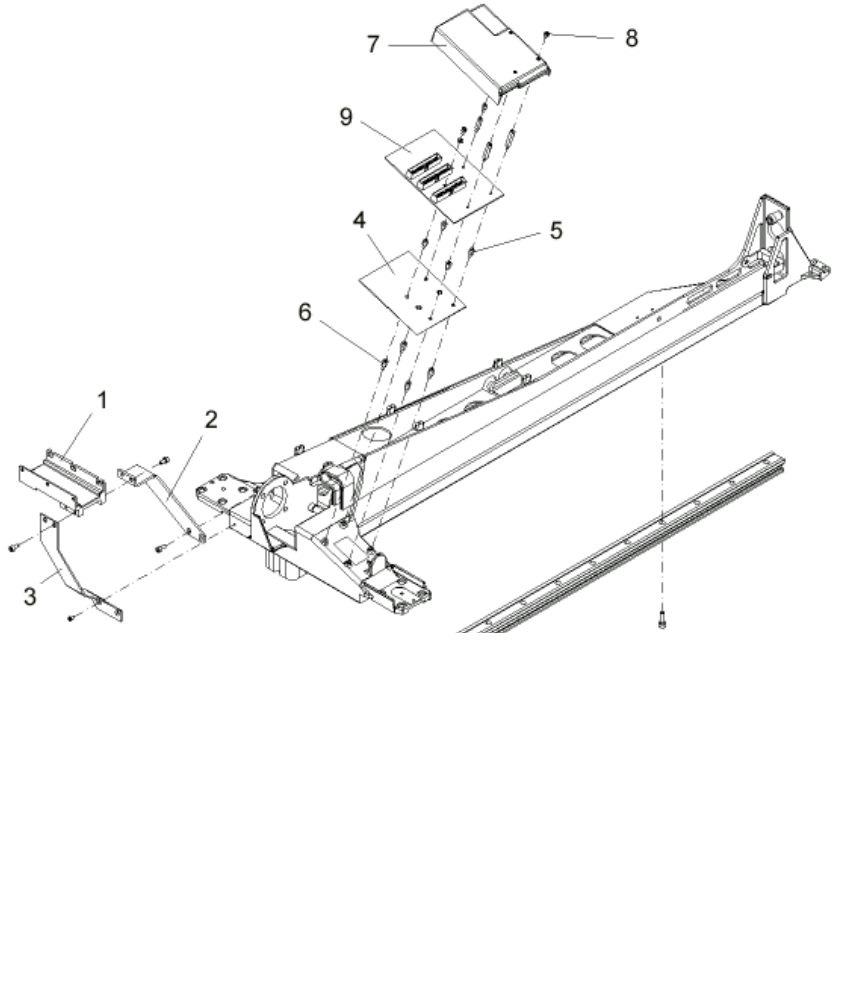

1 Y-Kabelschlepphalter S-25 HM 2
2 Träger f. Y-Kabelschlepp S-25 HM 2
3 Unterstützung Y-Schlepp S-25 HM 2
4 LP-Schutz
5 Abstandsbolzen M3*7 IA 6K/T5,5 ST Verz
6 Abstandsbolzen M3*10 IA 6K/T5,5 Messing
7 LP-Abdeckung
8 Zylinderschraube M3*5 DIN 912
9 Umsetzplatine Grosse Achse S-27 HM
