Austauschanleitung Portalkabelschlepp SI PLACE HS / S / F Ausgabe 01/2007 72 : Entfernen Sie die drei S tifte der Zugentlastun g mit e inem geeigneten Hilfsmittel (z.B. Hamme r- stiel mit eingebrachter Nut). 1 Benutzen S…
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
71
: Lösen Sie die Schraube/-n der Schlauchschelle/-n und bewahren Sie beides auf (siehe Foto).
: Lösen Sie die Klemmung der Druckluftschläuche und stecken Sie diese ab.
1
1
: Entfernen Sie die Abdeckung der Umsetzplatine Grosse Achse (siehe Foto).
: Ziehen Sie sämtliche Stecker von der Platine ab.
1
1
1
1
Schlauchschelle
Schläuche lösen
Abdeckung abnehmen
Stecker ziehen
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
72

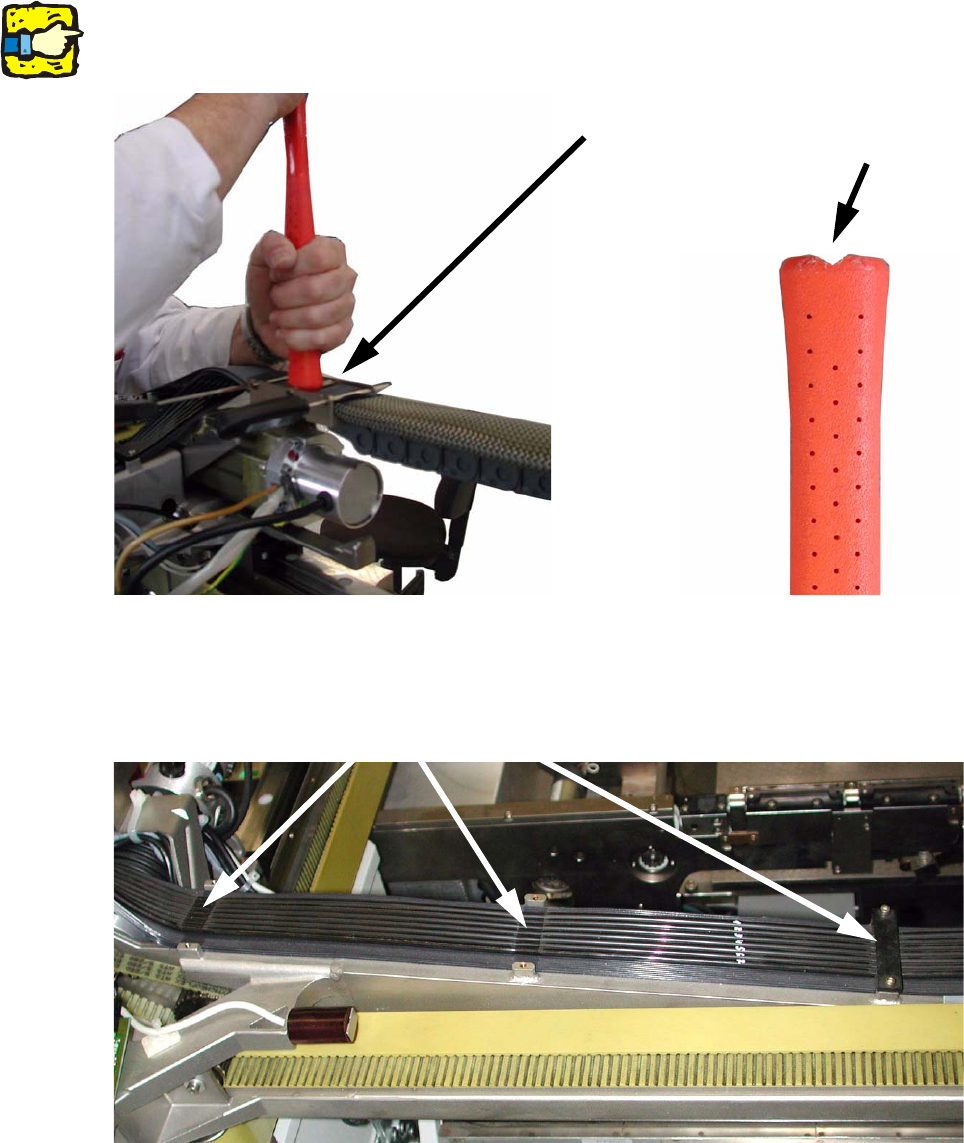

: Entfernen Sie die drei Stifte der Zugentlastung mit einem geeigneten Hilfsmittel (z.B. Hammer-
stiel mit eingebrachter Nut).
1
Benutzen Sie hierzu keinesfalls eine Zange, da sonst die Oberfläche der Befestigungsstifte oder
die Flachbandkabel beschädigt werden! 1
1
1
: Nehmen Sie die 3 Kabelklemmen auf dem Portalarm ab.
1
1
Zugentlastung
Nut
Klemmen entfernen
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
73
: Lösen Sie die Befestigungschrauben der Kopfplatine und heben Sie diese von den Befesti-
gungsstiften ab. Die Kabel an der Oberseite der Platine können angesteckt bleiben.
1
1
: Stecken Sie sämtliche Kabel an der Unterseite der Kopfplatine ab.
Merken Sie sich die Zuordnung der einzelnen Kabel zu den Steckern für den spätere Einbau
des neuen Kabelsatzes.
1
1
1
Der folgende Arbeitsschritt kann entfallen, falls die Pneumatikschläuche nicht getauscht werden
sollen. 1
1
Kopfplatine abschrauben
Kabel abstecken
