Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
73
: Lösen Sie die Befestigungschrauben der Kopfplatine und heben Sie diese von den Befesti-
gungsstiften ab. Die Kabel an der Oberseite der Platine können angesteckt bleiben.
1
1
: Stecken Sie sämtliche Kabel an der Unterseite der Kopfplatine ab.
Merken Sie sich die Zuordnung der einzelnen Kabel zu den Steckern für den spätere Einbau
des neuen Kabelsatzes.
1
1
1
Der folgende Arbeitsschritt kann entfallen, falls die Pneumatikschläuche nicht getauscht werden
sollen. 1
1

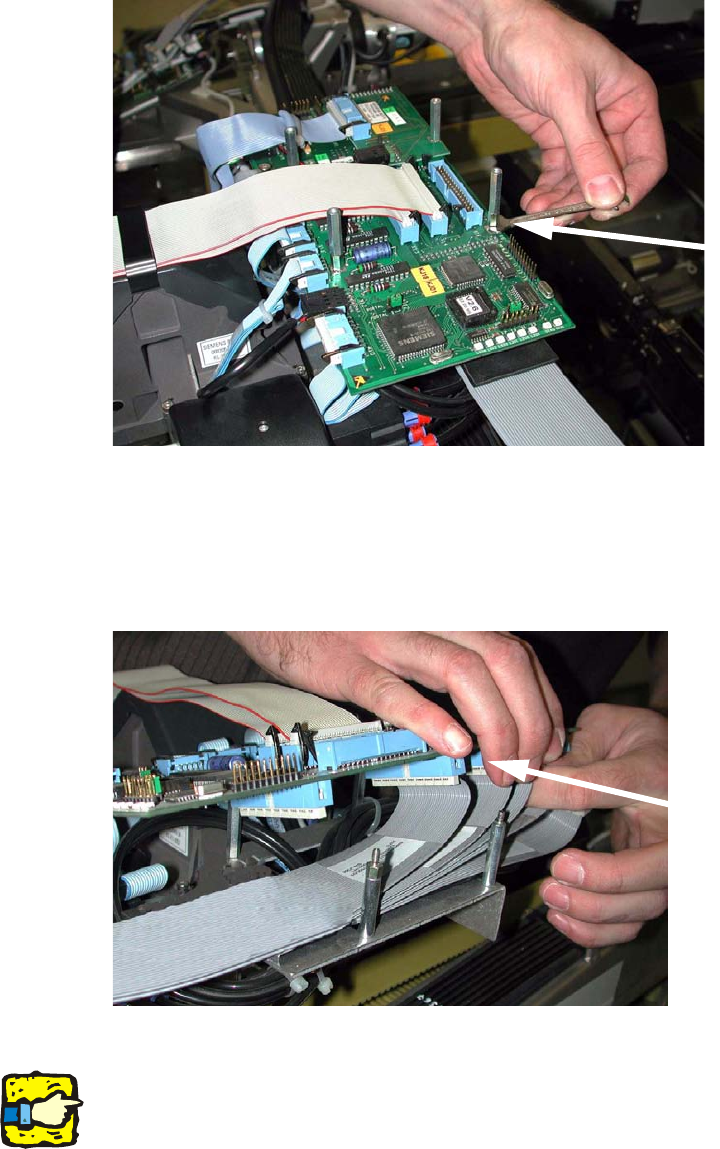

Kopfplatine abschrauben
Kabel abstecken
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
74
: Ziehen Sie die Druckluftschläuche am Vakuumerzeuger des Bestückkopfs ab.
Bei den S-Maschinen sind die Schläuche 1 und 2 nicht angeschlossen.
Notieren Sie sich die Zuordnung der Schläuche zu den Anschlüssen, um sie wieder richtig an-
zustecken.
1
1

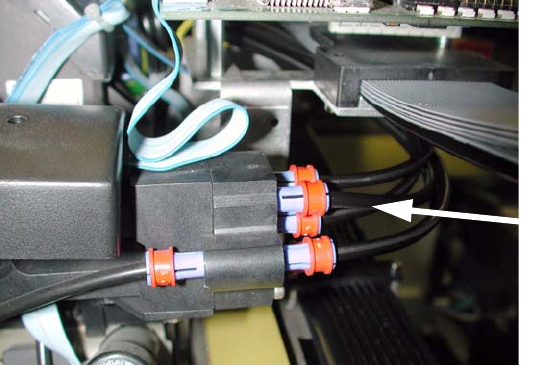

Druckluftschläuche abziehen
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
75
Alle Maschinentypen: 1
: Demontieren Sie die X-Kabelklemme. Falls ind er Klemme ein kurzes Flachbandkabelstück
beigelegt ist, bewahren Sie dieses zur späteren Montage auf.
1
: Nehmen Sie den kompletten Kabelschlepp aus der Maschine.
: Entlasten Sie den Stift durch Zusammendrücken des Kabelschlepps.
Nehmen Sie den Stift aus der Umlenkung heraus. Dieser ist nur gesteckt.
Hierzu ist kein Werkzeug notwendig!
1
Kabelklemme
