Austauschanleitung Portalkabelschlepp SI PLACE HS / S / F Ausgabe 01/2007 78 1 1 : Fixieren Sie die neue Zugentlastung und die Energiekette vorerst mit einer Schraube. 1 oben (Kabe lschlepphalte r) unten (Zugentlastung) …
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
77
: Verrunden Sie vor dem Einbau der Energiekette die Kanten des Abdeckbandes mit geeigne-
tem Schleifpapier o. ä.

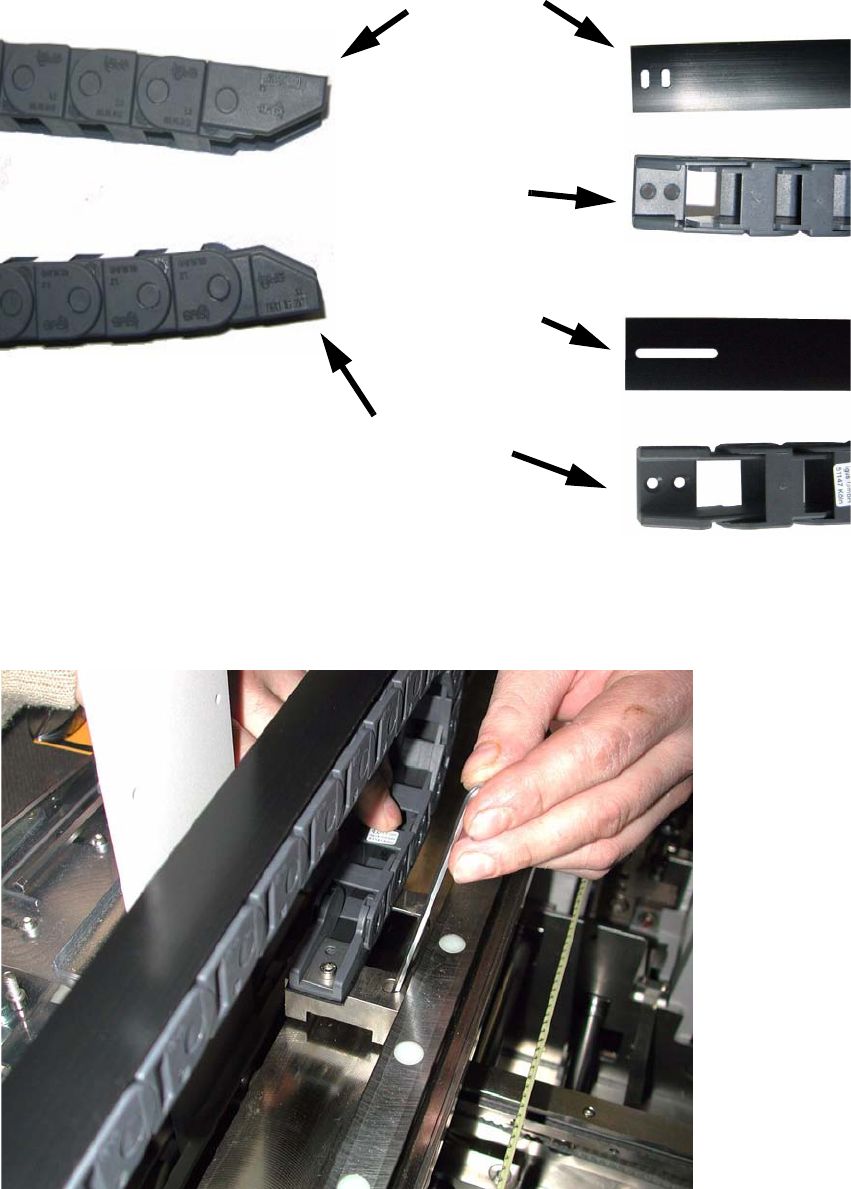

: Montieren Sie die neue Kette mit dem Abdeckband oben beginnend am Kabelschlepphalter
mit einer der beigelegten Klemmplatten.
Ziehen Sie die Schrauben wegen der späteren Ausrichtung noch nicht endgültig fest.
1
oben (Kabelschlepphalter)
unten (Zugentlastung)
Korrekte Einbaulage der Energiekette
Bandende
unten
Bandende
oben
F4 / F4-6 / F5 / S-20 - S-27 HM / CS
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
78
1
1
: Fixieren Sie die neue Zugentlastung und die Energiekette vorerst mit einer Schraube.
1
oben (Kabelschlepphalter)
unten (Zugentlastung)
Bandende
unten
Bandende
oben
F4 / F4-6 / F5 / F5 HM / CF
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
79

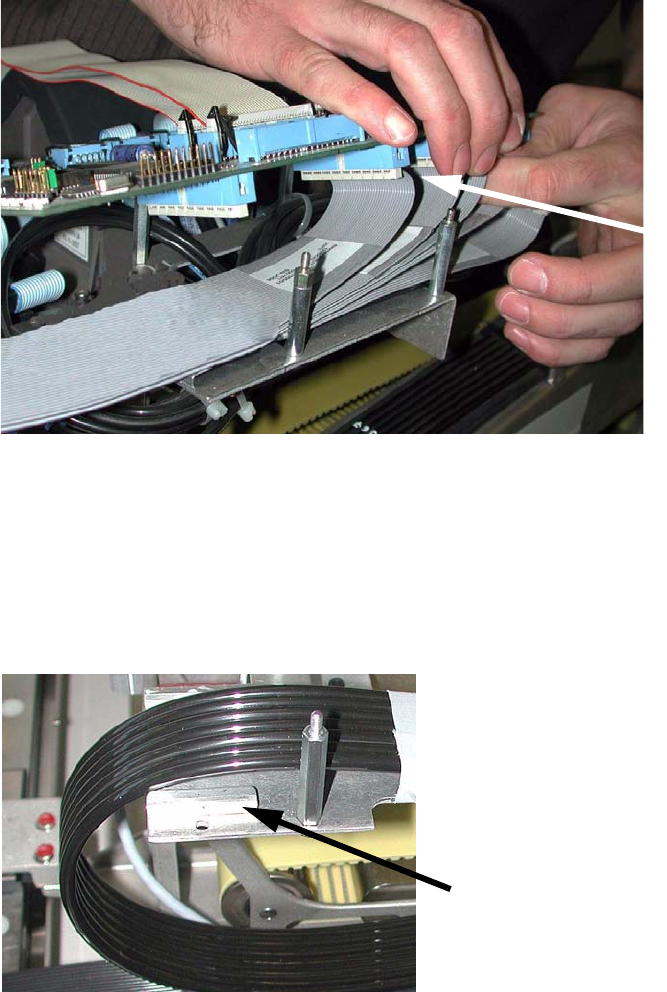

: Stecken Sie die neuen Flachbandkabel an der Kopfplatine an.
1
1
: Falls neue Pneumatikschläuche verwendet werden, schneiden Sie diese anhand der alten
Schläuche auf die richtige Länge zu und stecken Sie diese an den Vakuumerzeuger an.
1
: Legen Sie die Druckluftschläuche zwischen die Aufnahmen der Klemmung.
1
1
1
1
1
1
Kabel anstecken
Aufnahme der Klemmung
