Austauschanleitung Portalkabelschlepp SI PLACE HS / S / F Ausgabe 01/2007 82 : Auf dem äußer sten Flachbandkabel b efindet si ch ein schwarzes Schutzband, das mittig zu r Kante der Kabelklemme ausgerichtet werd en soll. …
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
81
: Fixieren Sie den Kabelschlepp auf dem Portalarm leicht mit einer Klemme, so daß noch genü-
gend Spiel zum Ausrichten bleibt.
Das Nylonband soll plan mit dem Ende der Klemme abschließen. 1
1
1
: Ziehen Sie die Flachbandkabel so weit zurück, daß diese ohne Spannung im weichen Bogen
verlegt sind und der Kabelbogen den folgenden Stecker nicht berührt.
1
1
1
1
1
1
Nylonband
Das Nylonband
soll hier enden
Kabel in weichem
Bogen verlegen
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
82
: Auf dem äußersten Flachbandkabel befindet sich ein schwarzes Schutzband, das mittig zur
Kante der Kabelklemme ausgerichtet werden soll.
1
1
: Wenn Kabel, Band und Schläuche richtig verlegt sind, ziehen Sie abwechselnd die Schrauben
der Klemmung gleichmäßig an. Die Klemme darf nicht verkantet werden!
1
Schutzband
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
83
Ausrichtung des Kabelschlepps 1
S-Maschinen: 1
: Schieben Sie die beiden Portale soweit wie möglich zusammen. Das äußerste Flachbandka-
bel soll von der Unterstützung des Kabelschlepphalters des gegenüberliegenden Portals ca. 1
cm entfernt sein.
1
1
Gleichzeitig sollen die Flachbandkabel, das Nylonband und die Druckluftschläuche jeweils zwi-
schen 0,5 mm und 1 mm Abstand untereinander haben. 1
1

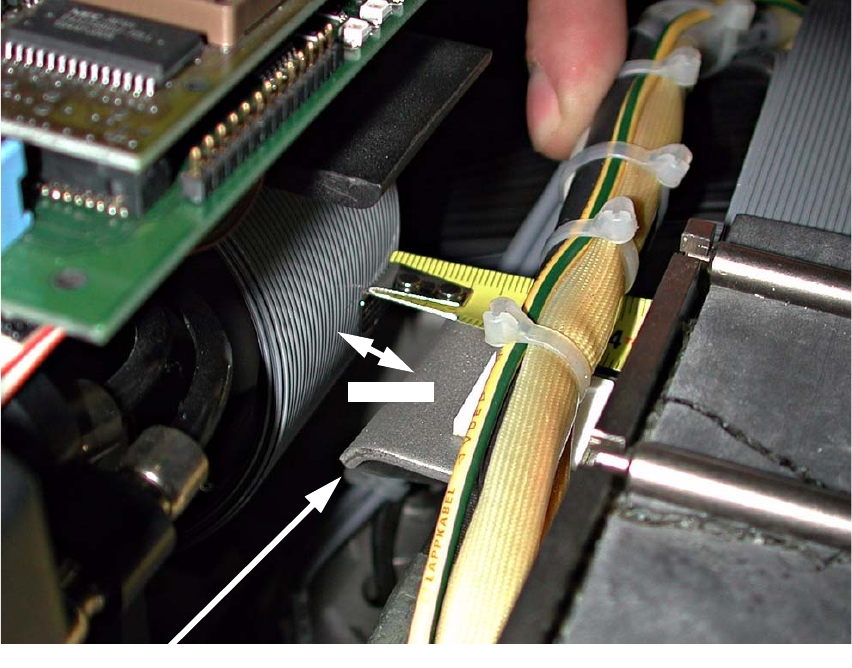

ca. 1 cm
Unterstützung Kabelschlepphalter
