Austauschanleitung Portalkabelschlepp SI PLACE HS / S / F Ausgabe 01/2007 84 F-Maschinen : 1 : Der Abstand des äußer en Flachbandkabels zu dem im Bild gezeigten Blechwinkel sollte zwi- schen 55 und 60 mm sein. 1 1 Gleich…

Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F

Ausgabe 01/2007

Ausrichtung des Kabelschlepps 1

S-Maschinen: 1

: Schieben Sie die beiden Portale soweit wie möglich zusammen. Das äußerste Flachbandka-

bel soll von der Unterstützung des Kabelschlepphalters des gegenüberliegenden Portals ca. 1

cm entfernt sein.

Gleichzeitig sollen die Flachbandkabel, das Nylonband und die Druckluftschläuche jeweils zwi-

schen 0,5 mm und 1 mm Abstand untereinander haben. 1

ca. 1 cm

Unterstützung Kabelschlepphalter

Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F

Ausgabe 01/2007

F-Maschinen: 1

: Der Abstand des äußeren Flachbandkabels zu dem im Bild gezeigten Blechwinkel sollte zwi-

schen 55 und 60 mm sein.

Gleichzeitig sollen die Flachbandkabel, das Nylonband und die Druckluftschläuche jeweils zwi-

schen 0,5 mm und 1 mm Abstand untereinander haben. 1

Alle Maschinen 1

: Fixieren Sie nun den Kabelschlepp mit den Klemmen auf dem Portalarm und überprüfen Sie,

ob die Parallelität von Flachbandkabel, Schutzband und Pneumatikschläuche beim Verschie-

ben des Bestückkopfs gegeben ist; ggf. nachjustieren.

Abstand zwischen

Träger und Kabelschlepp

Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F

Ausgabe 01/2007

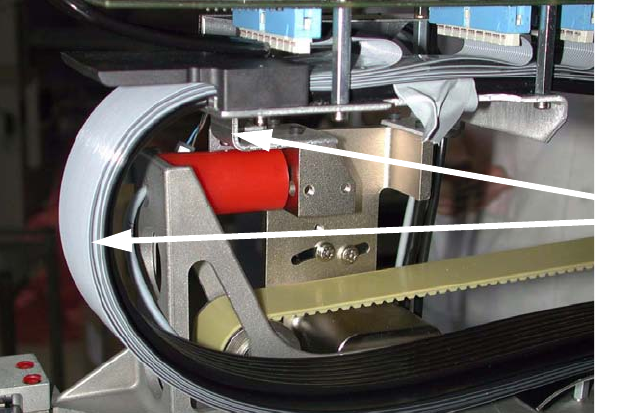

: Verlegen Sie den Kabelschlepp wie im Bild gezeigt (siehe Foto).

: Stecken Sie die Stecker der Flachbandkabel an der Umsetzplatine Grosse Achse an.

Kabel anstecken
