Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
86

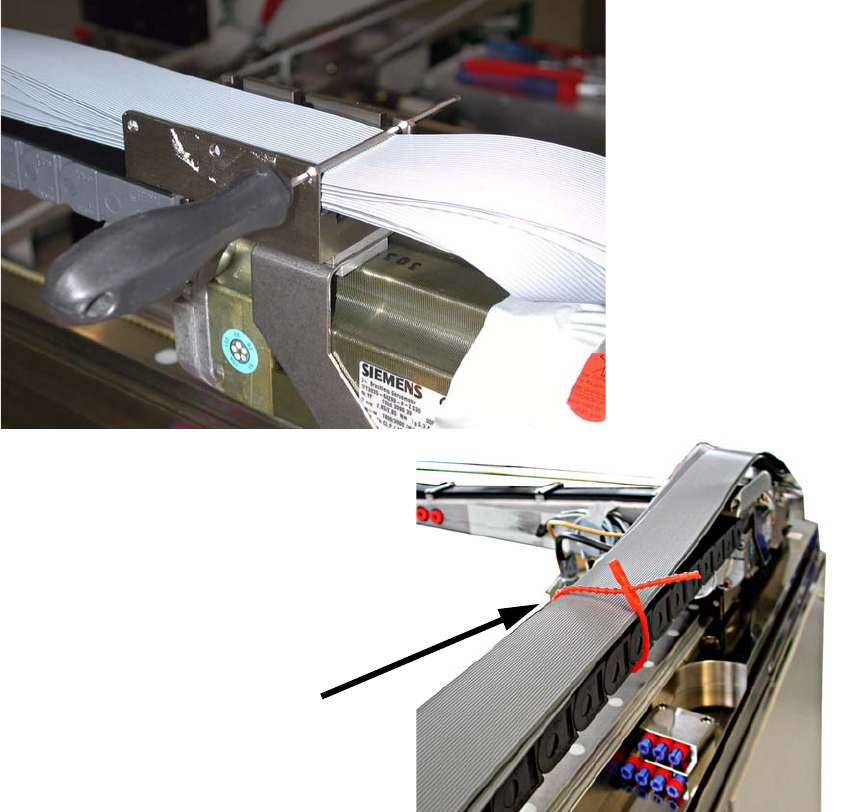

: Fixieren Sie den Kabelschlepp im Kabelschlepphalter mit geeignetem Werkzeug und auf der
Energiekette mit einem Kabelbinder.
1
1
1
1
1
1
1
1
1
Kabelbinder
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
87
: Stecken Sie das freie Ende des Kabelschlepps (Flachbandkabel und Druckluftschläuche) in
die Einfädelhilfe (Art.Nr. 00331124-01).
: Ziehen Sie den Schutzschlauch über die Kabel und die Schläuche.
1
: Schneiden Sie das Leerkabel in der Mitte durch, so daß Sie zwei gleich lange Stücke erhalten.
Legen Sie diese dem Kabelschlepp wie folgt bei:
- ein Kabel zwischen Pneumatikschläuche und Flachbandkabel,
- ein Kabel auf das oberste Flachbandkabel.
1
: Legen Sie den Kabelschlepp so in den Kabelschlepphalter, daß die beiden Leerkabel und der
Schutzschlauch Expando bündig mit dem Ende des Kabelschlepphalters abschließen.
Schutzschlauch
Einfädelhilfe
Flachbandkabel
7-fach Schlauch
Leerkabel
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
88
Alle Maschinen 1
: Achten Sie darauf, daß das oberste Flachbandkabel einen Abstand von 185 mm zum im Bild
gezeigten Leitblech nicht überschreitet. Ziehen Sie ggf. die Kabel etwas nach.
1
: Legen Sie das Stück Gummi wie gezeigt auf den Kabelschlepp (siehe Foto).
: Setzen Sie die drei Befestigungsstifte wieder ein.
Verwenden Sie hierzu wieder ein geeignetes Werkzeug.
1
Der Y-Kabelschlepphalter kann bei der Montage sehr leicht verbogen werden. 1
Richten Sie diesen unbedingt wieder parallel zur Y-Führungsschiene aus. 1
1
1
Messbereich
Haubenleitblech
