Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
90
1
1
Grobjustierung 1

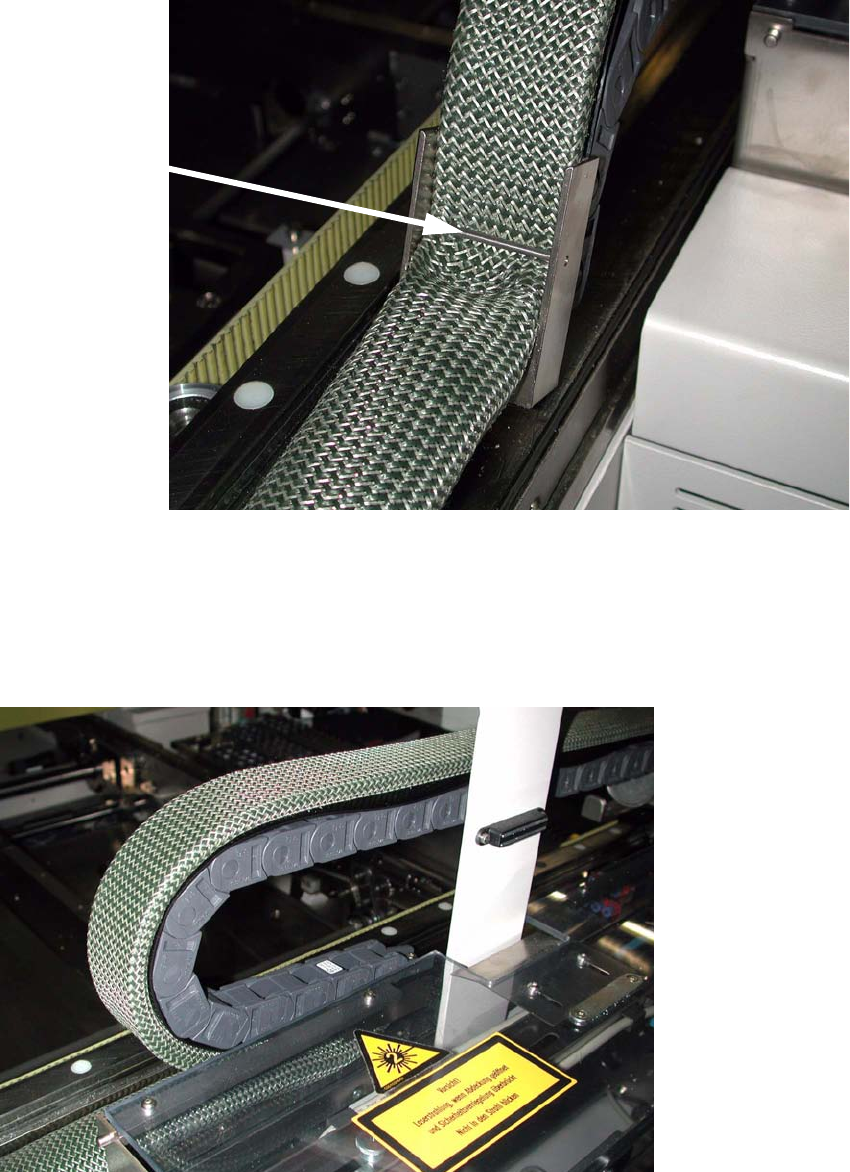

: Bringen Sie den Kabelschlepp in seine endgültige Position, um die korrekte Länge und Ein-
baulage zu kontrollieren.
1
1
Stift
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
91

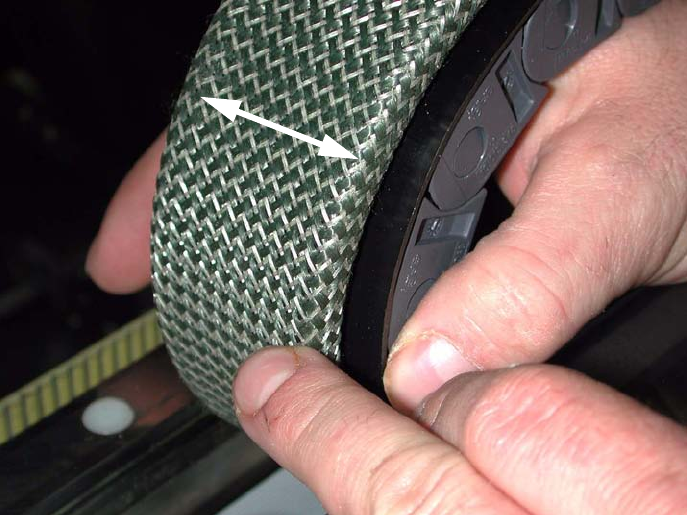

: Spannen Sie das Schutzband der Energiekette mittels der Langlöcher leicht gegen die Ener-
giekette (nicht so stark, daß sich diese dabei wölbt).
Der Kabelschlepp muß soviel Spiel haben, daß er sich im Kabelbogen leicht gegen die Ener-
giekette verschieben läßt.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
92

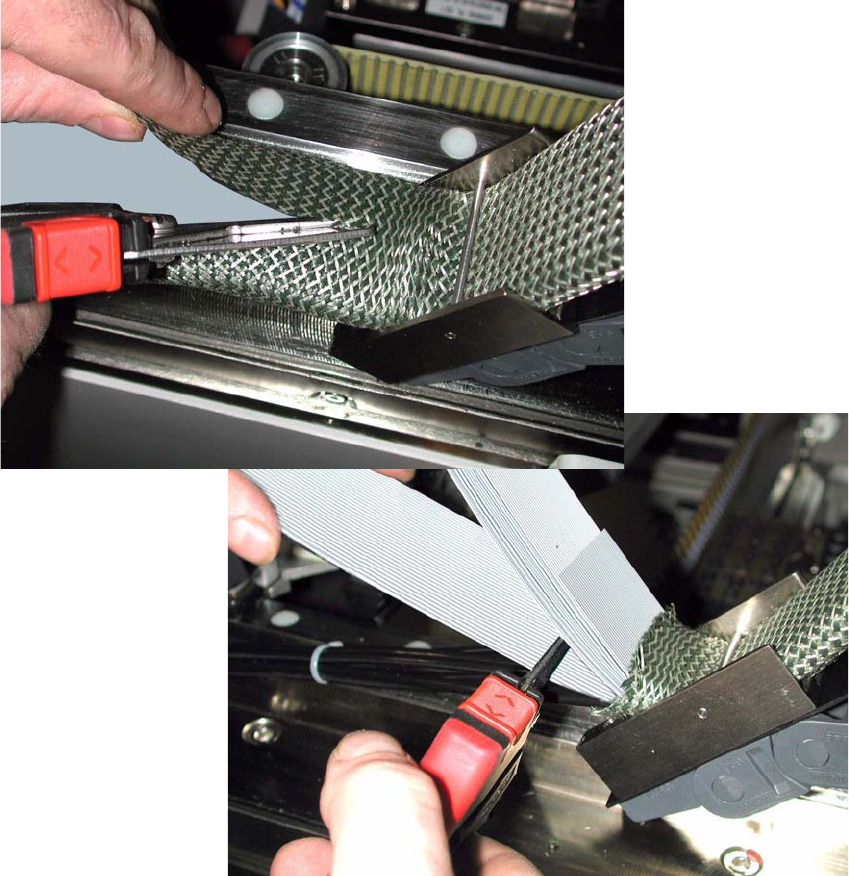

: Kürzen Sie den Gewebeschlauch bis zur sich ergebenden Falte (siehe Foto).
: Schneiden Sie die beiden Leerkabel so ab, daß sie noch sicher vom Stift gehalten werden
(mindestens 4 cm).
1
1
1
1
1
1
1
