Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F

Ausgabe 01/2007

Feinjustierung 1

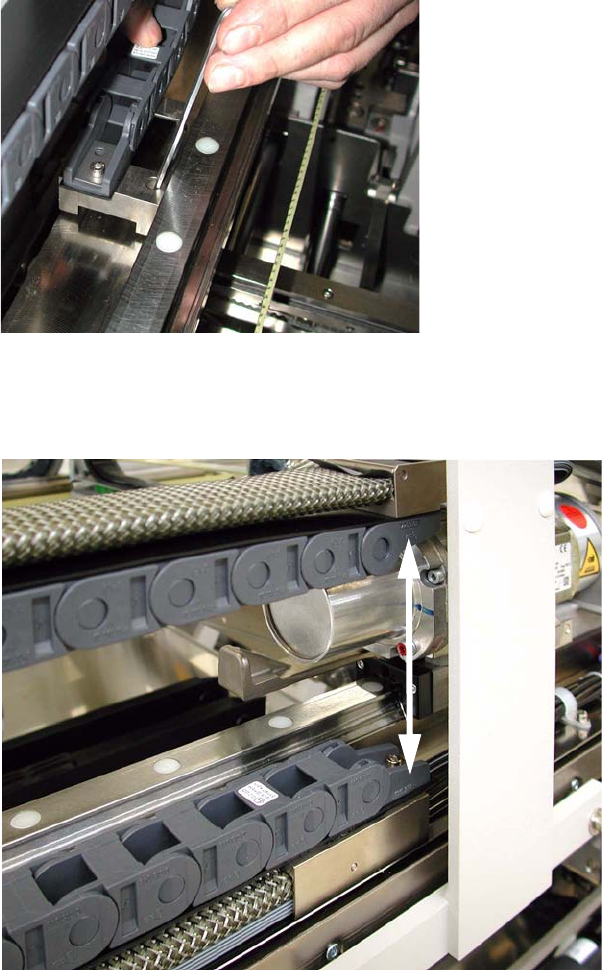

: Bringen Sie den soweit montierten Kabelschlepp einschließlich der Pneumatikschläuche in

seine endgültige Anschraubposition und fixieren Sie ihn mit einer Schraube.

Achten Sie hierbei darauf, die Energiekette nicht zu weit nach oben zu drücken, da sonst ein-

zelne Glieder herausspringen oder sogar brechen können.

: Verschieben Sie das Portal soweit, daß die beiden Endglieder der Energiekette fluchten.

Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F

Ausgabe 01/2007

: Kontrollieren Sie nochmals die Lage des Kabelschlepps. Dieser muß im festgezogenen Zu-

stand der Schrauben soviel Spiel haben, daß er sich im Kabelbogen leicht gegen die Energie-

kette verschieben läßt.

: Verschieben Sie das Portal vom Kabelbogen weg in den Endanschlag.

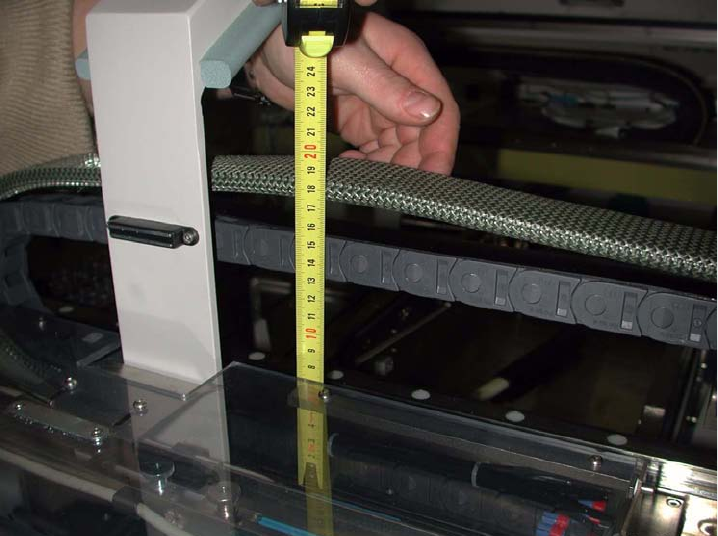

Heben Sie nun den Kabelschlepp vorsichtig von der Energiekette ab. Dieser darf an seiner

höchsten Position das Maß von 185 mm, gemessen vom Haubenleitblech, nicht überschrei-

ten.

: Gleichzeitig soll der Schutzschlauch so straff gespannt werden, daß er sich ca. 3-5 mm in jede

Richtung verschieben läßt.

Ein zu straff gespannter Schutzschlauch beschädigt die Flachbandkabel und scheuert sich

selbst auf.

Ein zu locker gespannter Schutzschlauch scheuert sich an den Hauben bzw. der Linearfüh-

rung auf.

: Sollte der Kabelschlepp zu locker oder zu straff verlegt sein, lösen Sie nochmals die Schraube

der Zugentlastung, verschieben Sie den Flachbandkabelsatz innerhalb der Zugentlastung.

Dazu kann der Stift in der Zugentlastung bleiben.

Schrauben Sie die Zugentlastung wieder mit einer Schraube fest.

Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F

Ausgabe 01/2007

: Richten Sie die Schleppkette und den Kabelschlepp parallel zueinander aus.

Dabei sollte die Kette außen parallel mit dem Schlepp bündig verlaufen.

: Wenn Sie die korrekte Einbaulage des Kabelschlepps sichergestellt haben, schrauben Sie die

Energiekette nochmals von der Zugentlastung ab.

: Befestigen Sie die Zugentlastung nun endgültig mit beiden Schrauben.

Schrauben Sie die Energiekette wieder auf die Zugentlastung. Spannen Sie hierbei das Ab-

deckband so, daß es an der Kette anliegt, aber diese nicht im Verlauf einengt.

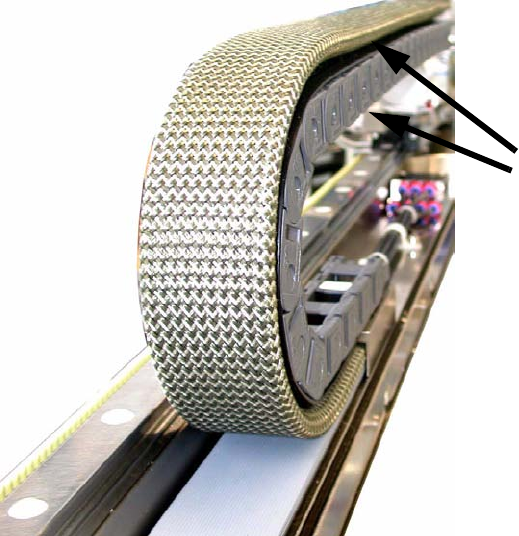

: Kontrollieren Sie nochmals die Parallelität des Kabelschlepps.

Kette bündig und parallel

mit Schlepp
