Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
98

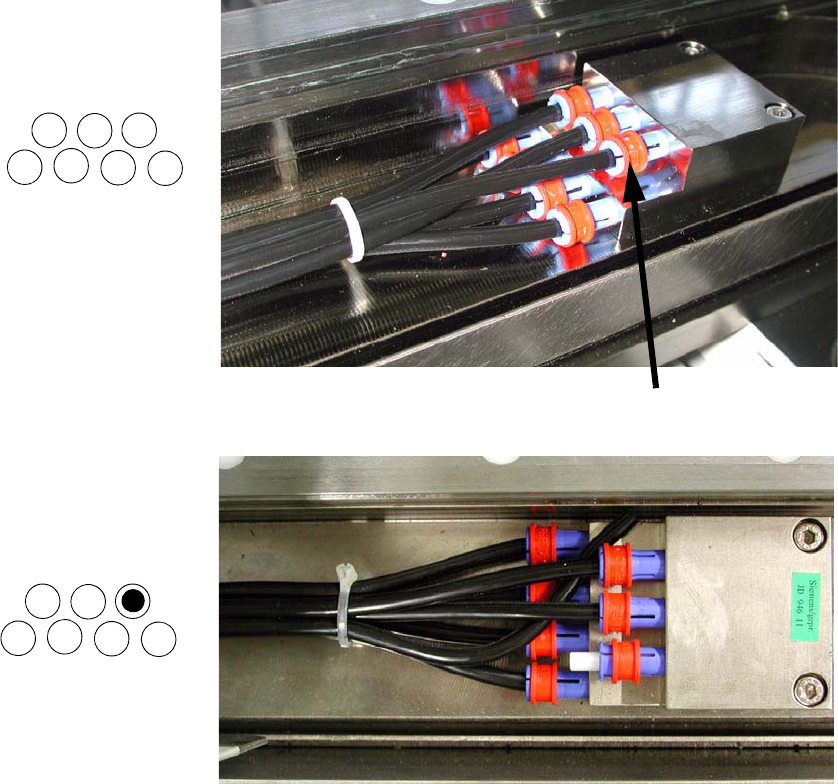

: Schneiden Sie die Druckluftschläuche auf die richtige Länge zu, so daß sie fest in die An-
schlüsse gesteckt werden können und nicht unter Spannung stehen (siehe Foto).
: Stecken Sie die Schläuche nach folgender Zuordnung an:
1
1
1
1
1
1
1
1
2
1
3
7
65
4
F-Maschine:
Anschluss 2
1
3
7
65
4
S-Maschine:
frei
4
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
99

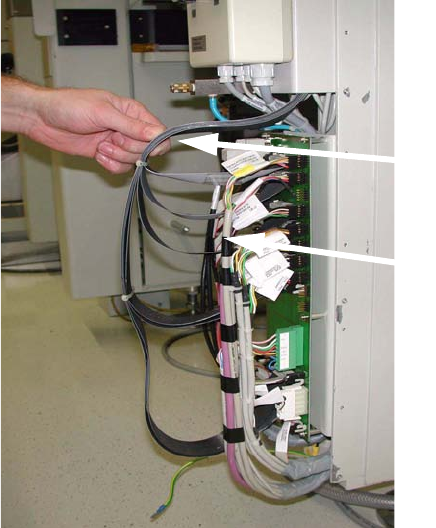

: Verlegen Sie die Flachbandleitungen sauber zur Umsetzplatine Portal.
Achten Sie hierbei darauf, die Kabel nicht an scharfen Kanten zu verletzen!
1
1
: Befestigen Sie alle Flachbandleitungen und Schläuche an geeigneten Stellen mit Kabelbin-
dern, so daß diese überall freigängig sind und nicht scheuern können.
: Montieren Sie das Blech mit der Schnittstellen-Box.
: Verschieben Sie das Portal in X- und Y-Richtung.
Kontrollieren Sie hierbei die einwandfreie Verlegung des Kabelschlepps.
1
: Montieren Sie die Schutzhauben auf den Bestückautomaten.
: Schrauben Sie die Anschläge für die Schutzhauben an (jeweils 2 Schrauben).
: Befestigen Sie die Schmersal-Schalter und richten Sie diese aus.
: Montieren Sie den Stopper.
: Montieren Sie die Pfosten inkl. Schwenktüren.
: Schliessen Sie das Erdungskabel an das U-Profil an und montieren Sie dieses an den Be-
stückautomaten.
: Schrauben Sie die Design-Bleche wieder an (nur jeweils eine Schraube der Bogentraverse lö-
sen).
Alle Kabel anstecken
Kabelbaum
Austauschanleitung Portalkabelschlepp SIPLACE HS / S / F
Ausgabe 01/2007
100
: Schalten Sie den Bestückautomaten ein.
: Starten Sie SITEST.
: Starten Sie einen Dauerlauf der X- bzw. Y-Achse.
: Kontrollieren Sie hierbei nochmals die korrekte Verlegung und die Parallelität der Komponen-
ten des Kabelschlepps.
Achten Sie darauf, daß keine Komponente des Kabelschlepps mit anderen Maschinen-
teilen in Berührung kommt.
: Richten Sie diesen gegebenenfalls neu aus.
